Conversión de TV-B-Gone destornillador Sonic (4 / 5 paso)

Paso 4: montaje

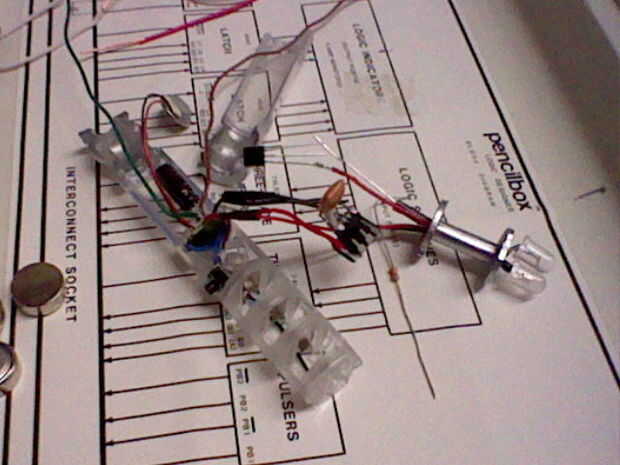

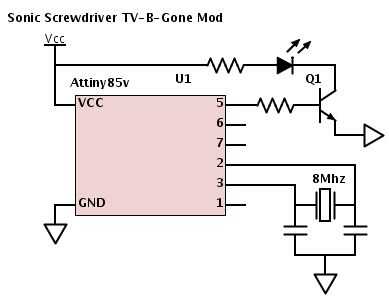

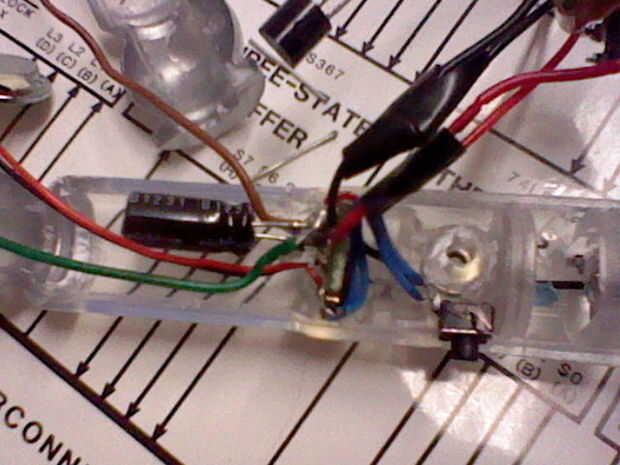

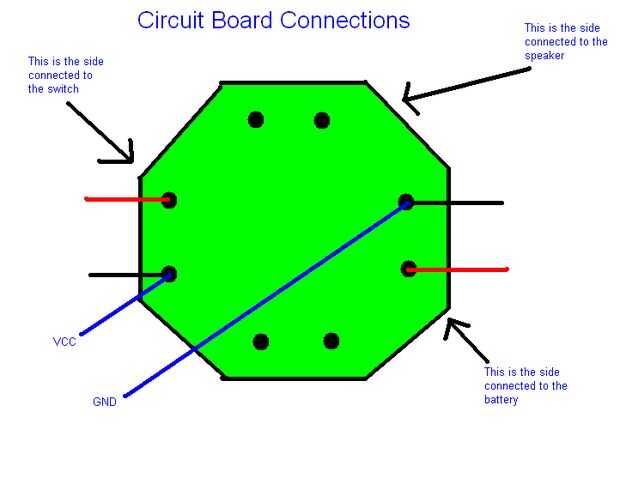

me gustaría pedir disculpas por adelantado por la falta de documentación de mi parte.  Esto fue construida apresuradamente a tiempo para un cumpleaños, y así que me olvidé de tomar fotos durante la mayor parte de él.  Te voy a mostrar lo que tengo y lo mejor para dibujar el resto.  Comience destornillando la diapositiva y quitar las baterías.  Luego dividirla en el lado con un cuchillo del exacto o similar.  Quitar la columna negra en medio de la sección de claro y retire el tapón en la parte superior.  En el interior, encontrará un botón, algunos cables, una placa de circuito y un LED.  Montar el circuito tan compacta como sea posible y recuerde poner los cables en el LED a través de la columna de plata en la parte superior y asegúrese de que usted aislar cosas bien como vas.  Conecte los cables de alimentación que se van a la batería en el esquemático al lado positivo del interruptor como se muestra en el dibujo.  Inserte las pilas e ir a probarlo.  Para utilizar, estar muy cerca de un televisor, punto y mantenga pulsado el botón hasta que se apague.  Esto puede tardar hasta 70 segundos.  Si funciona, debe ser capaz de ver la luz ultravioleta del LED, así como el destornillador Sonic haciendo sonidos, seguidos por el televisor apagado.  Como una confirmación, usted puede también mirar el LED a través de una cámara.  Si todo está trabajando correctamente, debería ver tanto de luz del LED para arriba.  Si todo funciona, muy cuidadosamente doble y compacto el circuito hasta que se ajuste otra vez.  Que tenga que mover algunas cosas en orden, todo para adaptarse.  Cuando haya terminado exprimir todo nuevo dentro, prueba otra vez.  En segundo lugar para por último, que los dos LED se ajusta quitando el plástico de la pieza azul en la parte superior.  Por último, sello cerrado con plástico cemento y abrazadera, alojamiento para asegurarse de que no abra otra vez.
