Conversión de TV-B-Gone destornillador Sonic (3 / 5 paso)

Paso 3: Programar el microcontrolador

Usted puede omitir este paso si cualquiera compra un Attiny preprogramada de Adafruit, o tienes otro programador que puede utilizar en su lugar.

Para empezar, voy a suponer tiene un Pi de frambuesa y sabes ejecutar comandos y conectar los pines GPIO a un protoboard.  Antes de que usted puede programar el Attiny, necesitará instalar primero una versión parcheada de AVRdude de Gordon.  Ejecute los comandos siguientes:

CD/tmp
wget http://project-downloads.drogon.net/gertboard/avrdude_5.10-4_armhf.deb
sudo dpkg -i avrdude_5.10-4_armhf.deb
sudo chmod 4755 /usr/bin/avrdude

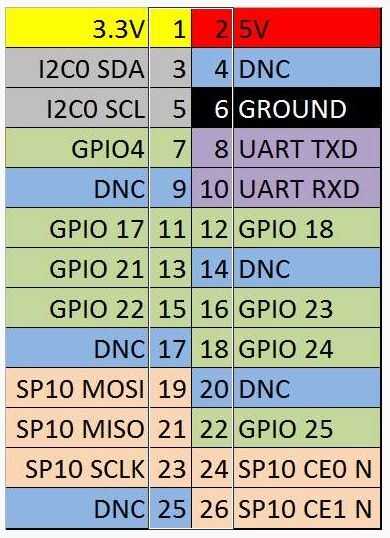

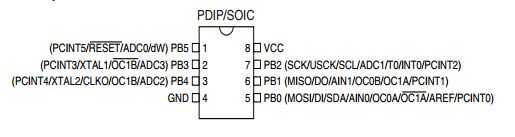

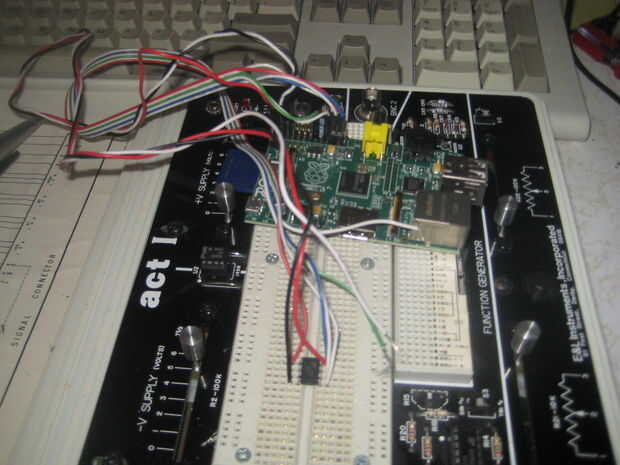

Después de haber terminado, ahora puede hacer las conexiones de la frambuesa pi a lo Attiny.  He incluido un pinout de la GPIO y el Attiny.  Asegurar al poder de su Pi.

(Frambuesa Pi--> attiny85)
MOSI MOSI (PB0):-->--
MISO: el MISO (PB1)-->--
SCLK--> SCK (PB2)
CE0--> RESET (PB5)
3V3--> VCC (pin 8)
GND -> GND (pin 4)

Cuando haya terminado, vuelva a encender su Pi y ejecute los siguientes comandos:

wget
AVRDUDE - c gpio -p t85 - U lfuse:w:0xfe:m - U hfuse:w:0xdf:m - U efuse:w:0xff:m

A continuación, asegúrese de que tener su oscilador conectado, porque el Attiny no funciona sin ella.  Las clavijas exteriores ir al pin 2 y 3 sobre el Attiny, y el pin del medio va a tierra.

Después de eso, ejecute este comando:

flash:w:tvbgone.hex - U de la v - de - c gpio de t85 -p AVRDUDE

¡ Felicidades!  Como AVRDude no escupe en cualquier error, todo probablemente fue bien!
