Conversión de TV-B-Gone destornillador Sonic (1 / 5 paso)

Paso 1: diseño

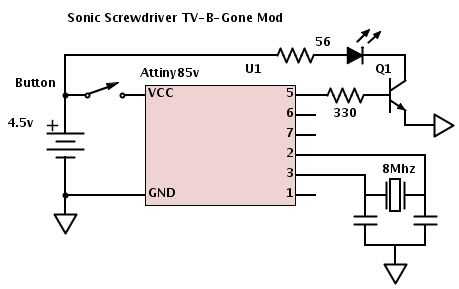

Una vez que la idea vino a mí, que tuve que diseñar lo arruinó.  Inicialmente comencé por investigar los esquemas de la TV-B-Gone.  Sabía que esto era lo que necesitaba para usar, pero no había manera que pude ajustar todo eso dentro de cualquier destornillador Sonic.  Mientras tanto, me puse a buscar en varios destornilladores Sonic disponibles en línea y al principio, quería utilizar este, pero no sólo era demasiado pequeño, pero no hacen ruido y tuvo varias imprecisiones en el show de la.  En definitiva, me conformé con esta en su lugar, un poco más caras, pero en conjunto vale la pena el dinero extra.  El precio adicional significó que tuve que traer amigos extras, y por suerte estaban dispuestos como consiguieron crédito también el chip.  Con el destornillador Sonic elegido, tuve que volver a diseñar el circuito que sería flash los códigos.  Mina se basa pesadamente apagado de Ladyada TV-B-Gone, pero con menos piezas para encajar dentro el destornillador.  Después de una conversación bastante larga con JeonLab, llegué a la conclusión que las únicas partes que tenía a la orden eran un microcontrolador, un resonador, un LED, un transistor y dos resistencias.  También pedí un condensador como ves en las fotos que tomó, pero en última instancia dejado fuera debido a las restricciones de tamaño.  Otra ayuda fue Panik, desde los foros de Raspberry Pi.  Como se puede ver aquí, él me ayudó a aprender a programar un Attiny con mi Pi.  Una vez que las partes averiguadas, redacté una serie de esquemas indicados utilizando SchemeIt, un diseñador de esquemas online gratis proporcionado por Digikey.
