Controlar una placa de relé con un Arduino Uno (3 / 5 paso)

Paso 3: El circuito

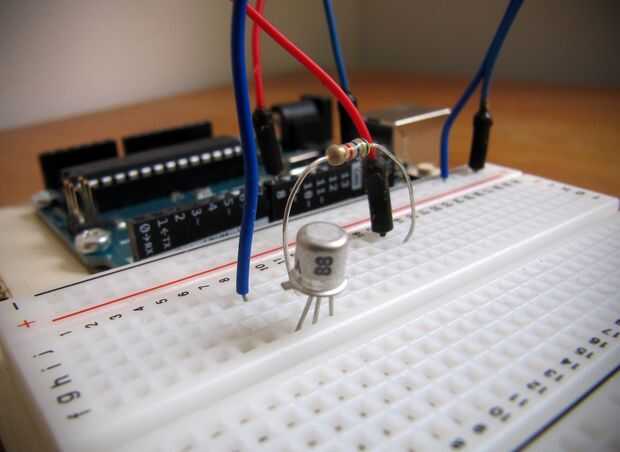

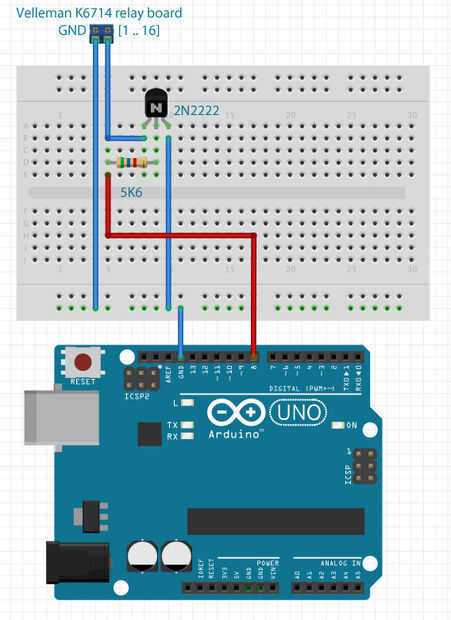

El circuito de Arduino es bastante simple de construir. Tome nota que el 2N2222 viene en diferentes formas, por lo que tendrás que pin es que el que usas. Como veis en la foto, mina vino en la carcasa metálica redonda de a-18 , mientras que el tuyo puede ser bueno de la a-92 .
