Controlar una placa de relé con un Arduino Uno (2 / 5 paso)

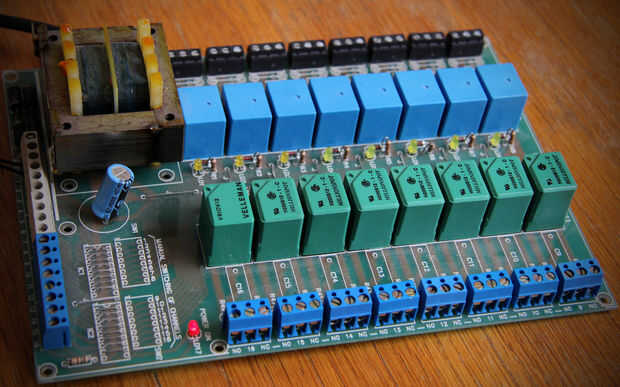

Paso 2: Examinar el tablero de relés K6714

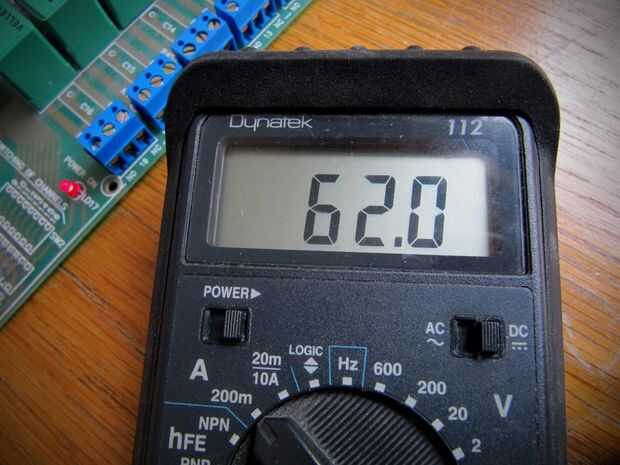

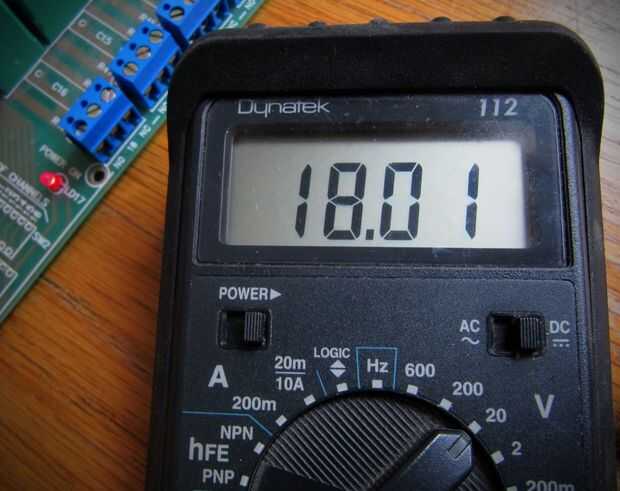

El Arduin, que asume el relé debe ser alimentado tan bien. En el caso de la Velleman K6714, los conectores de conmutación se han encendido y los relés ya tienen un diodo conectado a ellos. Medir 18 V entre la tierra y cualquiera de los conectores de 16. 62 mA ir por el circuito cuando el relé está activado. Si utilizamos un transistor 2N2222 (un muy común propósito general conmutación transistor NPN), tenemos una versión beta de por lo menos 100. Por lo que el Arduino puesto por lo menos 62 mA / 100 = 620 uA a través de su circuito que cambia la base del 2N2222. Suponiendo que el digital de Arduino tiene un 5 V de salida y el 2N2222 utiliza.7 V, nos quedamos con un resistor que tiene 4.3 diferencia de potencial V y corriente, por lo que la ley de Ohm lo dicta entonces 620 uA tiene una resistencia de 4.3 V / 620 uA = 6900 ohmios. A redondo hacia abajo para asegurarse de que el transistor conmuta el relé a un 5K 6 resistencia.
