Controlar un actuador pequeño con Arduino (2 / 7 paso)

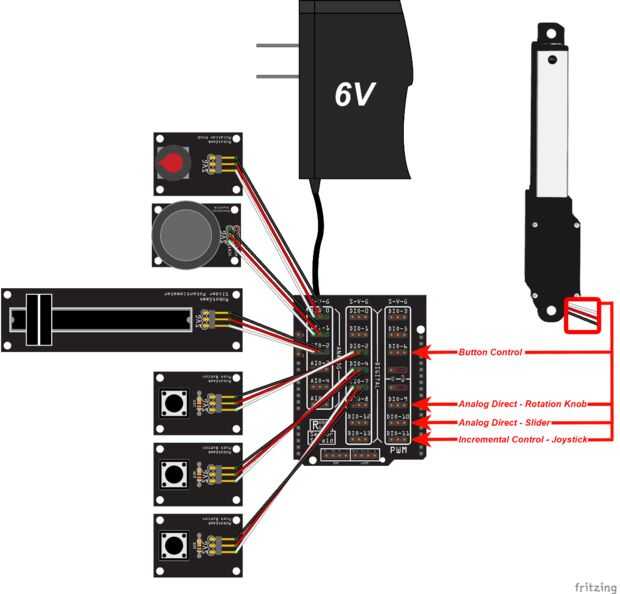

Paso 2: cableado

Dispositivo de Puerto del escudo sensor
Actuador linear (cable blanco/rojo/negro)6 digital Option: Preset Position - Button
Actuador linear (cable blanco/rojo/negro)9 digital Option: Analog Direct - Rotation Knob
Actuador linear (cable blanco/rojo/negro)10 digital Option: Analog Direct - Slider
Actuador linear (cable blanco/rojo/negro)Digital 11 Option: Incremental Control - Joystick
Pulsador 1Digital 2
Pulsador 2Digital 4
Presionar el botón 3Digital 7
Perilla de rotaciónAnalógica 0
Palanca de mando (Vertical)Analógica 1
Control deslizanteAnalógica 2
Puentes de voltaje PWM en el protector del SensorEstablecen a VIN

Tenga en cuenta que tienes enchufe físicamente el actuador linear en diferentes puertos para moverse con los diferentes mandos. Si tienes varios actuadores lineales, puede controlar hasta 4 simultáneamente con este código.
