Controlar el televisor con tu teléfono (2 / 6 paso)

Paso 2: Hacer: materiales


La Web Clicker se basa en una hélice plataforma USB y un módulo de E-Net.  El USB de la plataforma de apoyo viene premontado, y E-Net es un kit.

Probablemente puede construir todo esto en un protoboard o protoboard (excepto el jack RJ45), pero podría obtener bastante incómodo y fuera de lugar para su gabinete de la TV. Te sugiero usar un tablero personalizado.

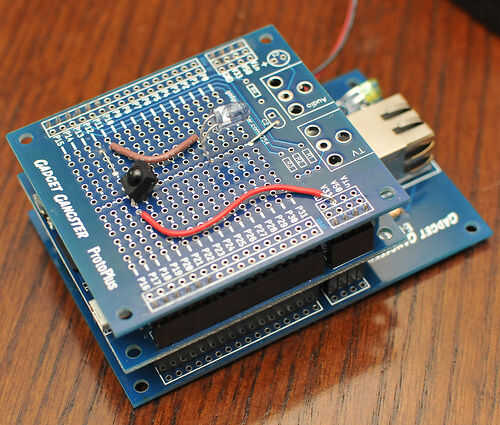

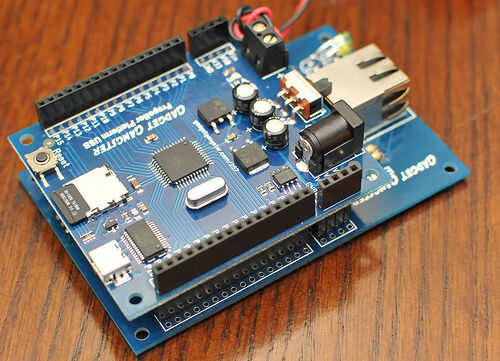

Plataforma de hélice USB

Usted puede agarrar uno aquí, viene ya ensamblado.  También puede descargar el diseño de PCB (formato de diptrace) y grabe usted mismo.  Mayor parte es materia (electrolíticos 47uF, 4.7uF tantalio, Prop, interruptor táctil), algunas piezas específicas;

Reguladores de voltaje
Utilice mouser parte 511-LD29150DT33R y 511-LD29150DT50R para asegurarse de que tener el mismo tamaño de paquete y pines

EEPROM
Uso de mouser parte 556-A24C512BNSH25T, esto es una eeprom de 64kb para que puedas utilizar el programa en la parte inferior 32k y cargar los códigos de IR a la parte superior 32k.

Ranura para tarjeta SD
Mouser uso parte 798-DM3D-SF, se trata de una ranura de vaivén, por lo que es más fácil volver a trabajar si tienes algún problema.

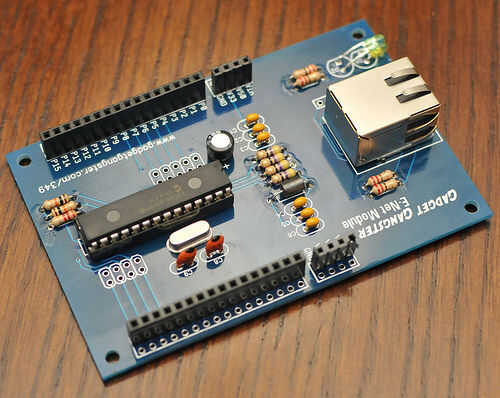

Módulo E-Net

Un kit está disponible aquí, o usted puede tomar el diseño de PCB aquí para grabar usted mismo.  Aquí está el esquema (pdf), sólo algunas piezas especiales;

ENC28J60
Su mouser parte 579 ENC28J60/SP, asegúrese de obtener el paquete DIP-28.

PulseJack
Mouser parte 673-J00-0065NL

Partes adicionales

Además de la E-Net y la plataforma de apoyo SD, tendrá 2 partes más;

Receptor IR
Esto usará sólo una vez para capturar códigos IR, este vishay (mouser parte 782-TSOP4838) es bueno porque trabaja a 5v y 3v.  Es un receptor de 38kHz, que es la más común, también hacen receptores para otras modulaciones.

IR LED
Ningún truco especial para transmitir códigos IR, sólo tiene un LED de infrarrojos genérico.  Ésta (mouser parte 638-IR333-A) funciona para mí.
