Controladores para Robots baratos 2 del motor (3 / 16 paso)

Paso 3: Diodos de Flyback

Diodos de Flyback Obtén su propio paso porque eran una de las grandes cosas que he corregido en mi anterior I'ble, por eso quiero explicar lo que he aprendido acerca de por qué son necesarias.

Motores y cualquier cosa con una bobina realmente, actúan como una especie de volante eléctrico. Una vez que haz spinning, no quieren parar! Esto puede causar estragos en tu circuito cuando estás intentando apagarlos.

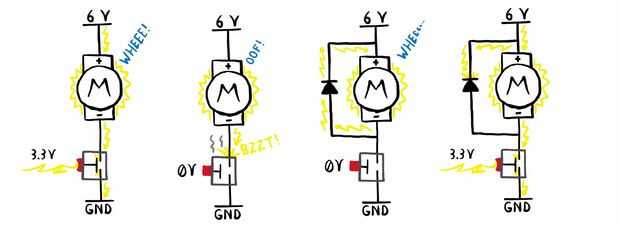

En la imagen superior puedes ver cómo el transistor se consigue activa para completar el circuito y ejecutar nuestro motor. En la segunda foto, cuando el transistor es desactivado y rompe el circuito, el motor quiere seguir girando. Esto lo transforma de una carga (algo que toma energía) en una fuente (algo que libera energía). Con ninguna parte a ir toda esa energía sólo fritas nuestro pobre transistor!

Es donde el diodo flyback. Colocando un diodo a través de nuestro motor, hacia la dirección opuesta, nos dan esa energía un lugar para ir. La energía liberada por el motor es canalizada hacia el motor. El motor hace girar un poco más (la diferencia es tan pequeña que no aun lo notan) y la energía es disipada a través de la resistencia y la fricción. Entropía de Yay!

Aquí es el truco. Porque emplea un diodo, en la cuarta imagen se puede ver cómo ese diodo no deja que cualquier flujo de electricidad hacia atrás a través de él. Esto obliga a la corriente a través de nuestro motor, lo que le permite funcionar normalmente!
