Paso 1: Lo que necesitará

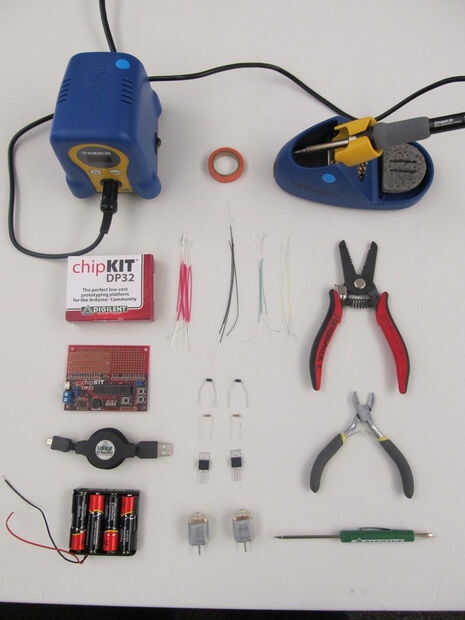

Para este proyecto necesitarás:
- Un soldador.
- Poco de cinta.
- Cinta más fina funciona mejor.
- Que va a utilizar esto para cosas de etiqueta, por lo que debe ser cinta puede escribir en pluma.
- Una pluma.
- Con el que escribir sobre la cinta.
- No en la foto.
- Un DP32
- Usted puede utilizar casicualquier microcontrolador con este proyecto, pero prefiero el DP32 debido a su tablero incorporado. Tan conveniente!
- Cable micro USB.
- Utilizarás esto para programar su DP32 con.
- Una batería de 6V.
- Esto no sólo potencia el DP32, también te potencia los motores!
- Por lo menos dos colores de hilo.
- Uso cable de núcleo sólido porque es fácil de manejar.
- Te quiero cable rojo para corriente y negro para la tierra.
- También me gusta tener por lo menos dos colores para los cables de "señal". Estos no están alimentando cosas, sí. Sólo tienes que enviar información.
- Dos diodos.
- Estoy utilizando dos diodos 1N4001. No estoy muy seguro si son los mejores para esta aplicación, pero deberían funcionar bien.
- Dos resistencias de 10kOhm.
- Estos son opcionales.
- Nuestro DP32 realmente ha construido en resistencias pulldown, y no realmente los necesita para BJT de todos modos.
- Dos transistores.
- Estoy utilizando dos transistores BJT TIP32C.
- Prácticamente cualquier transistor va a hacer, pero es importante que usted utilice BJT, en contraposición a los MOSFETS.
- Para más información sobre la diferencia entre los transistores BJT y MOSFET transistores, leer tutoriales BJT y MOSFET de brmarcum.
- Elegí BJT sobre los MOSFETs ya que quiero activar una mayor fuente de energía de voltaje con una señal de tensión inferior y MOSFETs (o por lo menos los que he tenido) parecen aumentar su voltaje de salida por el voltaje de disparo, mientras que escalas de BJT con corriente.
- Dos motores.
- Salvado de nada!
- Asegúrese de que no son de lujo, sin cepillo o motores de pasos de...
- Probaré y cubrir aquellos pronto!
- Peladores de alambre.
- Cortadores de alambre.
- Destornillador
- Este se utilizará con los terminales de alimentación a bordo el DP32.
