Controladora de tira de LED RGB (3 / 13 paso)

Paso 3: Decodificación de Control remoto

Seguí IR tutorial de ladyada y consiguió los tiempos de la señal para cada botón. Duración de la señal de brillo Increase(B+ [0][0]) buttons is:

ON, OFF

  1. 882, 438
  2. 56, 52
  3. 56, 52
  4. 56, 52
  5. 56, 52
  6. 56, 52
  7. 56, 52
  8. 56, 52
  9. 56, 52
  10. 56, 162
  11. 56, 162
  12. 56, 162
  13. 56, 162
  14. 56, 52
  15. 56, 162
  16. 56, 162
  17. 56, 162
  18. 56, 52
  19. 56, 52
  20. 56, 52
  21. 56, 52
  22. 56, 52
  23. 56, 52
  24. 56, 52
  25. 56, 52
  26. 56, 162
  27. 56, 162
  28. 56, 162
  29. 56, 162
  30. 56, 162
  31. 56, 162
  32. 56, 162
  33. 56, 162
  34. 56, 4010
  35. 882, 218

No había ningún espacio para guardar tiempos para 24 botones en el AVR, así que tuvo que encontrar un patrón en las señales. Después de mucha experimentación, logré decodificar la señal de codificación patrón para el control remoto. Ya que es bastante genérica, lo más probable es que su RGB remoto puede tener las mismas señales. Si no, tendrá que modificar las funciones readIR() y decodeIR() en el código.

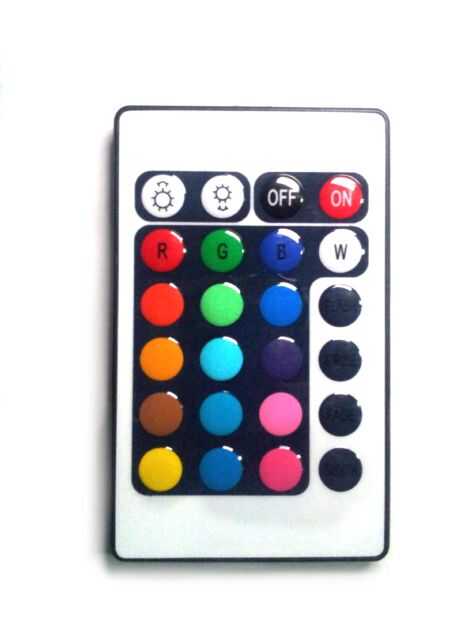

Para decodificar las señales, me di cuenta de que sólo los valores en la posición 18-22 y 26-30 están cambiando para los diferentes botones. Además, los valores en el rango de 18-22 son siempre los mismos 26-30. Así que leyendo cualquier una alcance basta. Decidí leer ambos y comparar para estar 100% seguro. Los valores individuales de la gama son ya sea cerca de 52 o 164. Así que supuse que señal de tiempo en las proximidades de 52 como 0 y 164 1. Luego se descodifica sus valores en binario. He tratado los botones como matriz de 6 x 4 y por consiguiente el nombre de los botones de [0] [0] (arriba izquierda) [5] [3](bottom right).

Posición del botón [0][0] B+ [0][1] B- [0] [2] de [0] [3] en [1][0] – R [1][1] – G [1][2] – B [1][3] – W [2][0] [2][1] [2][2] [2][3] [3][0] [3][1] [3][2] [3][3] [4][0] [4][1] [4][2] [4][3] [5][0] [5][1] [5][2] [5][3]
Posición de tiempo 18010101010101010101010101
Posición de tiempo 19001100110011001100110011
Posición de tiempo 20000011110000111100001111
Posición de tiempo 21000000001111111100000000
Posición de sincronización 22000000000000000011111111
Descodificar el valor Decimal 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

Nota: para mejorar la velocidad, me duro codificados los valores de duración de tiempo en el código. También, he utilizado basado en interrupción IR señal de lectura para otras funciones, como desaparecer el efecto, pueden funcionar en paralelo y obtener velocidad máxima.
