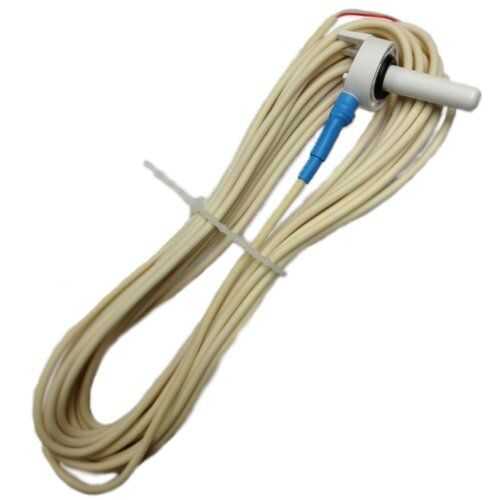

Paso 4: termistores

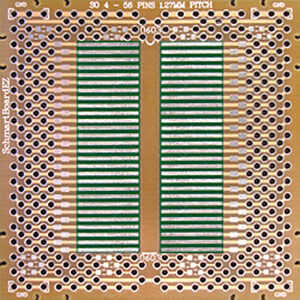

No se puede encontrar una imagen de producto de la 10k paquete de resistencia de 5 ohmios, pero encontré a Fry. Alambré para 4 termistores, pero solo estoy usando 3. Encontrar una mejor placa de prototipos.
Siga estos pasos para resistencias de 4, 4 x 2 disidentes encabezados
- En una resistencia pequeños prototipos Junta soldadura 10k ohm a una fila con conexión a tierra (5 conectado) y una fila con 3 (mínimo) a través de orificios
- Soldadura 2 cabezales breakaway para conectar con la resistencia de ohmio 10 k
Entonces
- 1 jefe disidente a la fila a tierra para conectar a gnd de la soldadura
- Soldadura 5 cabeceras disidentes a una sola fila todos conectados para VCC 5v
Configurar el bloque de terminales del termistor
- Haz 4 cables de puente mujer negro
- Haz 4 cables de puente mujer rojo

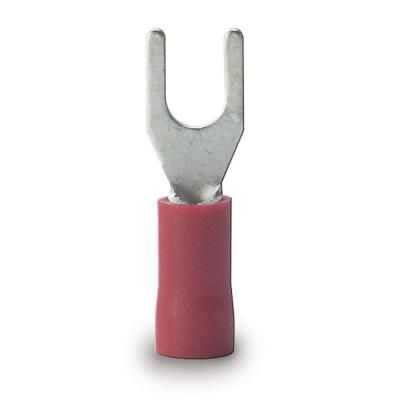

- Cortar 1 extremo de cada uno de los cables de 8 puente, 1/4" del extremo de la tira y fije 22-16 AWG, #4-6 terminales de la espada de Stud Size Red Vinyl-Insulated (75-Pack)' (espada rojo)
- Conecte los cables de puente a la parte inferior del bloque terminal izquierdo superior alternada rojo y negro en posiciones 1,2,3,4,5,6,7 y 8
- Conecte el extremo hembra del cable puente rojo a 4 de los encabezados breakaway VCC de 5v en la placa de prototipado
- Conecte el extremo hembra del cable puente negro a uno de los separatistas encabezados en cada extremo de la resistencia de ohmio 10 k
- Haz 4 cables de jumper hembra amarillo
- Conecte el alambre puente amarillo al escudo de Mux, análogo en posición (fila 3) 0,1,2,3
- Haz 1 rojo hembra/macho puente de alambre
- Conecte el cable de puente rojo del último encabezado disidente de VCC 5v a 5v en el escudo de Mux
- Haz 1 negro macho/hembra puente de alambre
- Conecte el alambre puente negro del encabezado breakaway gnd a gnd en el MuxShield
Pasar cableado adicional de correas de conducto en la parte superior de la caja eléctrica
