Controlador multitouch música (3 / 26 paso)

Step 3: Enclosure

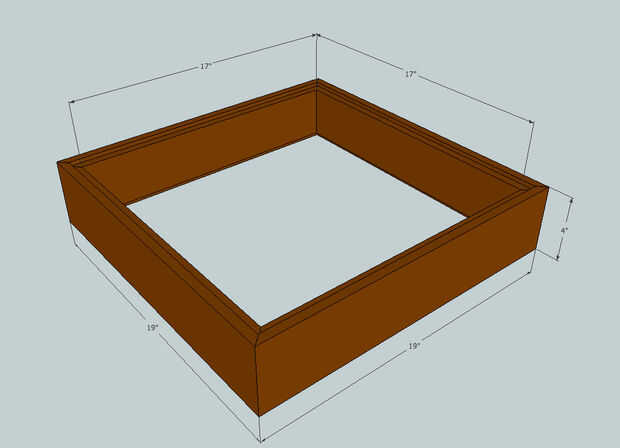

esto es una maqueta básica del recinto. El componente estructural principal es un marco cuadrado de madera con una hendidura de 1/4" corte desde la parte superior (fig 2).

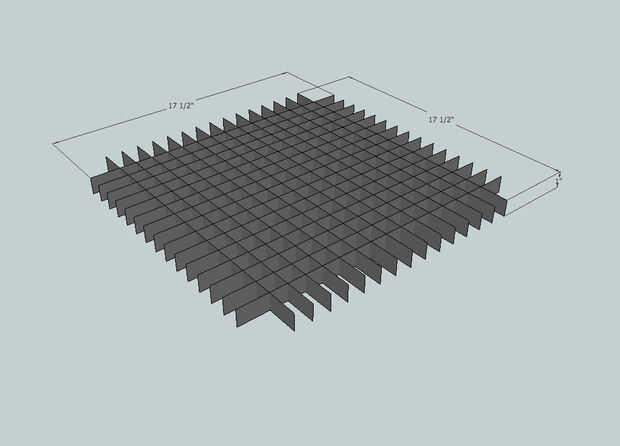

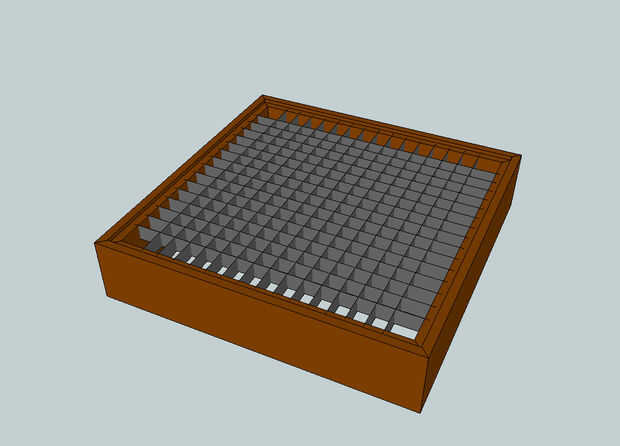

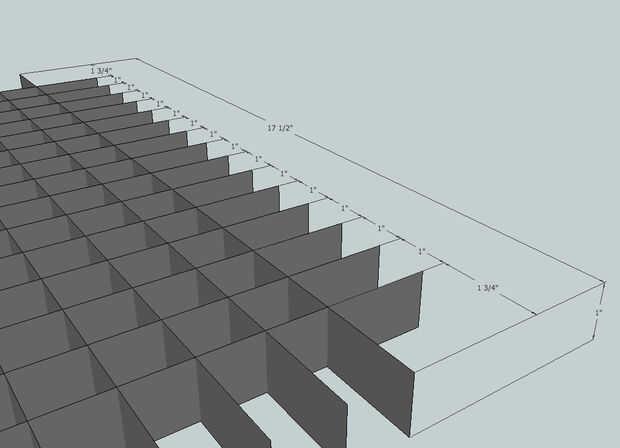

Cortar la hoja de aluminio gruesa de 1-2mm en tiras y utiliza cortes de muesca para unir las tiras para formar una partición de la cuadrícula de 8 x 8 para el interior del recinto (fig 3 y 4, en el diagrama se muestra una cuadrícula de 16 x 16, pero fue cambiado durante la fabricación, también tenga en cuenta que las dimensiones indicadas en esta maqueta son no exactamente correctas). Esta cuadrícula se ajusta perfectamente en el marco de madera (Fig. 5).

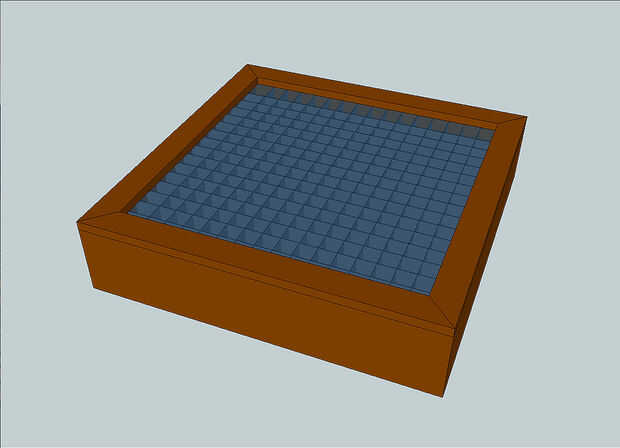

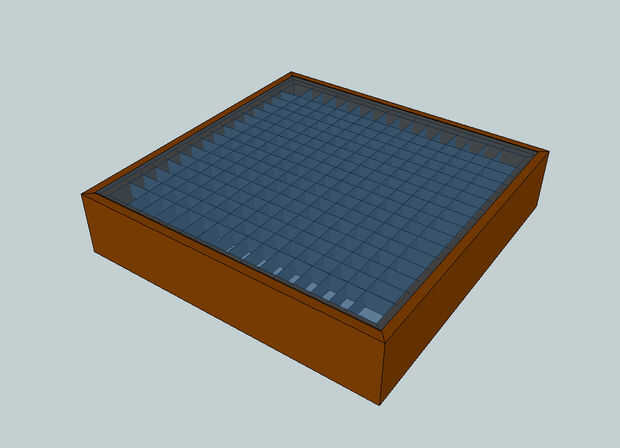

Debajo de la rejilla es una pieza grande de fenólicos, donde se montan todos los leds y los fototransistores. Por encima de la rejilla es la superficie de proyección trasera (el difusor) y la lámina de vidrio de 1/4"(fig 6), estos encajan en el hueco superior de la estructura de madera. Sobre el cristal son cuatro paneles de madera que forman un marco; este marco tiene u oculta los 4 láseres en cada esquinas e impide que la luz láser dejando el recinto (fig 7). Un panel en la parte posterior cierra el recinto y proporciona un lugar para montar los circuitos restantes - Arduino y otros componentes electrónicos.
