Paso 1: LLP (plano de luz láser)

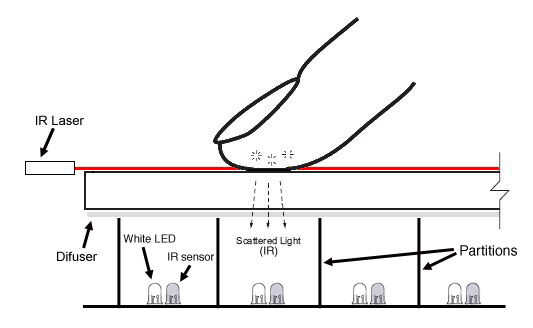

Utilicé una técnica llamada Plano de luz láser (LLP) de mi pantalla táctil; el diagrama de arriba da una descripción de cómo funciona. Varios láseres colocados encima de la pantalla crean una capa muy fina o luz infrarroja (IR) que cubre totalmente la superficie de la pantalla. Cuando un dedo toca la pantalla, rompe este plano de la luz y de la IR luz dispersa en la pantalla. He repartido la parte inferior de la pantalla con los pedazos de hoja de aluminio y coloca un sensor de infrarrojos en cada partición. Mediante la medición de cada uno de los sensores, se pueden determinar x e y coordenadas del evento de toque. También he añadido un LED blanco para cada partición, para que la pantalla podría ser utilizada como una superficie de proyección. El material del difusor en la parte inferior de la pantalla (gris claro) ayuda al LED a distribuir más uniformemente la luz a través de la superficie de la pantalla.
Esto es lo que LLP parece con láser rojo, IR funcionará igual, pero no es visible al ojo humano:
Aquí está lo que parece a una cámara que se ha modificado para ver IR:
Esto es lo que parece mi proyecto final de carrera con la visión nocturna:
No entrar en los detalles del técnica multitouch de cada IR aquí (otra vez, compruebe nuigroup para esa información), pero voy a decir algunas cosas acerca de por qué elegí LLP:
cero fuerza - ninguna presión hacia abajo en la pantalla es necesaria registrar un toque.
vidrio - quería usar vidrio como mi superficie de la pantalla (se ve, se siente mejor, menos rasguño propenso que el acrílico), pero requieren de algunos métodos de multitouch de IR (reflexión interna total) acrílico.
delgado - muchas técnicas multitouch IR nosotros una cámara para hacer el dedo de seguimiento, esto significa que la cámara debe colocarse de modo que tenga una vista sin obstáculos de toda la pantalla. Generalmente esto significa hacer el recinto de la superficie multitáctil muy profundo para que la cámara está lo suficientemente lejos. Por el contrario, mi método de usar una matriz con LLP puede ser reducido a espesores de menos de una pulgada.
escalable - la pieza de la unidad de esta pantalla táctil - la celda que contiene un LED y un sensor IR - puede repetirse muchas veces para hacer los arreglos de discos más grandes o más densas.
Algunas desventajas a LLP:
-cualquier cosa que se rompe la superficie de la pantalla activará los sensores - mangas, codos... a veces es molesto. Sería bueno sin embargo, puede utilizar objetos regulares para activar el touch.
-la caída de todos IR pantallas táctiles es que son sensibles a la luz IR. Esta pantalla sólo funciona de noche o en una habitación sin ventanas, y la luz en la sala sólo puede ser fluorescente - no incandescentes.
Otro buen recurso para obtener información de LLP está en la Página de nuigroup llp.
Fuente de imagen: partes de la imagen de arriba son tomadas de nuigroup
