Paso 5: Crear la CPU MIDI diagramas de cableado
El panel superior de la caja de cigarro tiene 8 potenciómetros que se utilizará para las entradas analógicas a la CPU de MIDI. Las macetas se conectará al control terminales 16-23. (El manual del usuario hardware MIDI CPU incluye información acerca de que el control se pueden utilizar terminales para entradas analógicas).
Los interruptores de botón en la caja de cigarro se arreglan en grupos de 12, 8 y 4. Los grupos de 12 y 8 interruptores serán conectados en una configuración de matriz, uso de terminales de control 0-10. (El foro de soporte de CPU de MIDI ha información sobre cómo crear una matriz de interruptor de. ) Los restantes 4 interruptores pueden cada uno conectarse a un terminal de control dedicado.

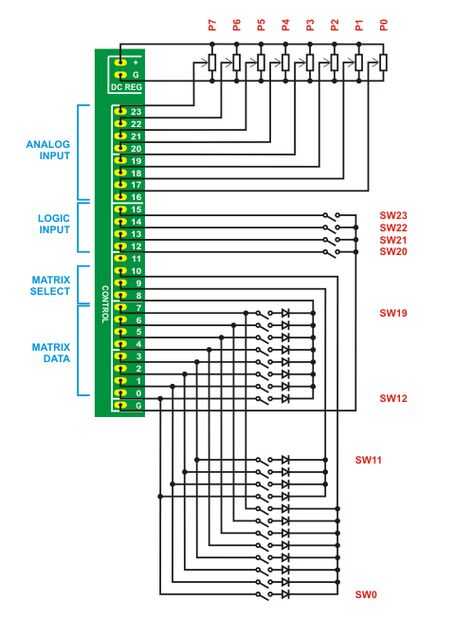

Abajo está el esquema terminal de control.

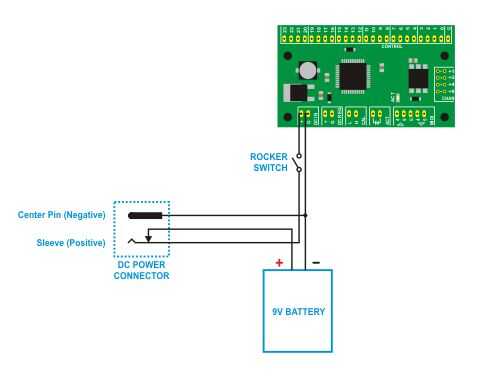

El conector de alimentación tiene un interruptor integrado que puede usarse para desconectar automáticamente la batería cuando se conecta una fuente de alimentación. Para aprovechar esta característica, alambre de los terminales de MIDI CPU DC IN.
Finalmente, conecte el indicador LED (integrado con el interruptor de eje de balancín) y LED indicador de actividad.
Diagramas de cableado de los conectores MIDI pueden encontrarse en la manual de usuario de hardware de CPU MIDI.
