Paso 6: Añadir LED
![]()
El cerebro soporta hasta 14 cable de LED o LEDs de 48 en una matriz. Mi plan era utilizar los LEDs que vienen con los botones de arcade, decidí encender/apagado cuando se pulsen los botones para proporcionar algunos comentarios para no estar viendo tanta pantalla. Lamentablemente, el cerebro sólo salidas los LEDs tengo la necesidad de botón 12 voltios y 5 voltios. He intentado cambiar los LED ' s para bajar con los pero no eran lo suficientemente brillante y parecía horribles a través de los botones translúcidos. Traté de cableado los LEDs a una fuente de alimentación externa 12V, cada LED mediante el microinterruptor en el botón de enrutamiento por lo que trabajó, pero significaba que estaba recibiendo separado MIDI señales en las conexiones analógicas, haciendo que el cerebro funcione mal y confundido de ley.
Terminé morder la bala y que la única función de los LEDs estética, no proporcionando ninguna información MIDI alguna.

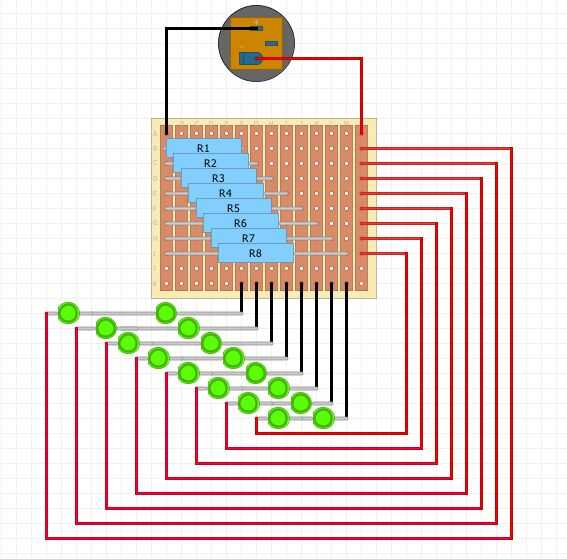

Agrupan los 16 LEDs en 8 grupos de 2, conectando el ánodo (positivo/largo pierna) a una resistencia de 270 ohmios, entonces el otro extremo de la resistencia a la zapata del positivo de energía de 12v de una fuente de entrada. El cátodo (negativo corto pierna) del LED se conecta al ánodo del LED otra con su cátodo a la terminal negativa de la entrada de alimentación. Repetí este proceso para cada uno de los LEDs restantes. Una vez más hice cosas más fácil haciendo un circuito perfboard para todo como se muestra en la imagen de arriba.
