Paso 4: Pasar las edades tratando de encontrar la manera de soldar todo junto

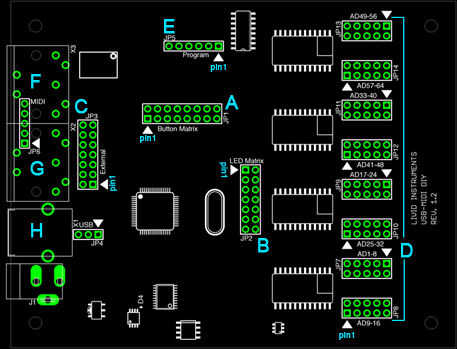

En primer lugar, un lado de cada botón debe conectarse a lo que denomina la 'cabecera externa' (con C en el diagrama de tablero de cerebro), específicamente el pin de VDD que es el pin 13 de la cabecera (ver la imagen de cabecera de pin para ver el orden del número pin). Al otro lado de la tecla debe conectarse a uno de los pasadores de la 'matriz de botón' (marcado con A en el diagrama de tablero de cerebro), un botón por pin, lo que permite hasta 16 botones para agregar. Para evitar que dos señales de ser enviadas al cerebro cuando se pulsa un botón (ON y OFF) necesitará añadir desplegable de resistencias, una resistencia normal que tira de una entrada a tierra para permitir a escapar cuando un botón está desactivado. Cuando probaron los botones había alambré, estaba usando para controlar el encendido/apagado de un efecto pero no había utilizado desplegable resistencias. Significaba que presionando un botón, el efecto se volvió bien pero cuanto suelte el botón, el efecto se apaga otra vez. Era realmente molesto y me tomó edades para averiguar.
Para agregar el desplegable resistencias, debe conectarse un resistor entre 30k y 39 k a un pin de 'matriz de botón'. El otro lado debe entonces conectarse el conector de tierra externo encabezados, el primer pin de la cabecera de' externo' indicada por una flecha. Cada botón pin de matriz utilizado necesita un pull-down resistor.

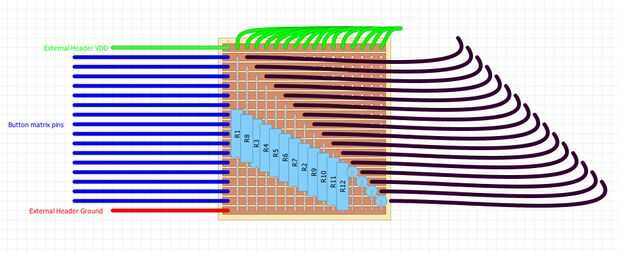

Para hacer el cableado fácil y menos sucio he decidido crear un mini circuito para conectarlo todos juntos para salvar a conectar 16 diferentes cables a uno de los pines. Uso de DIY Layout Creator para planificar mi circuito perfboard vino para arriba con la imagen de arriba. También debe ayudar a mostrar cómo todo está conectado para arriba.
