Controlador MIDI construido personalizado (5 / 8 paso)

Paso 5: Cableado de las ollas

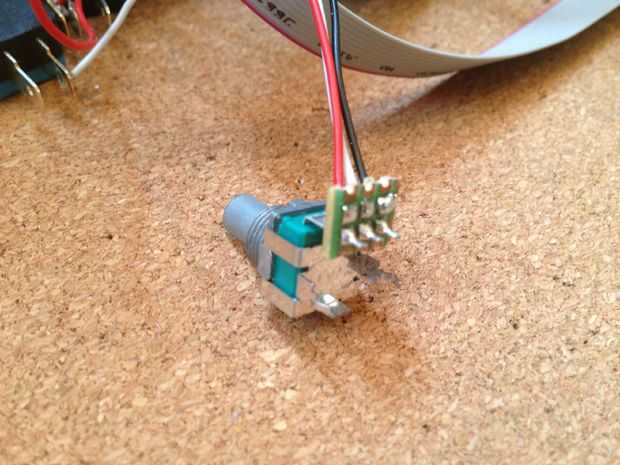

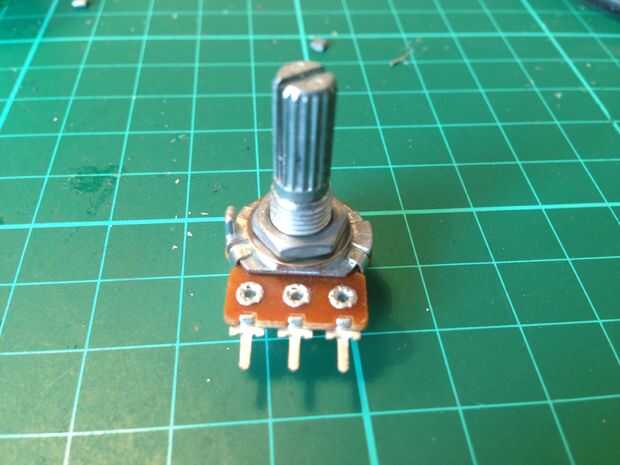

Como ya he mencionado antes, debería utilizar potenciómetros con valores entre 10k y 100 k. Potenciómetros rotativos tienen terminales para soldar, llamado tierra, voltaje y limpiaparabrisas. Con las zapatas frente a usted, es la oreja izquierda, el estirón del medio es limpiador y la oreja derecha es tensión como etiquetados en la foto de arriba. Aunque no es necesario, me gustaria una pieza de 3 x 2 perfboard a las asas de la soldadura como se ve en la foto. Tarda un poco más tiempo pero facilita las cosas a largo plazo a veces puede ser difícil soldar directamente a las zapatas y el Consejo también actúa como un disipador de calor, prevenir daños en las partes internas del potenciómetro debido a prolongado calor de la soldadura de hierro.

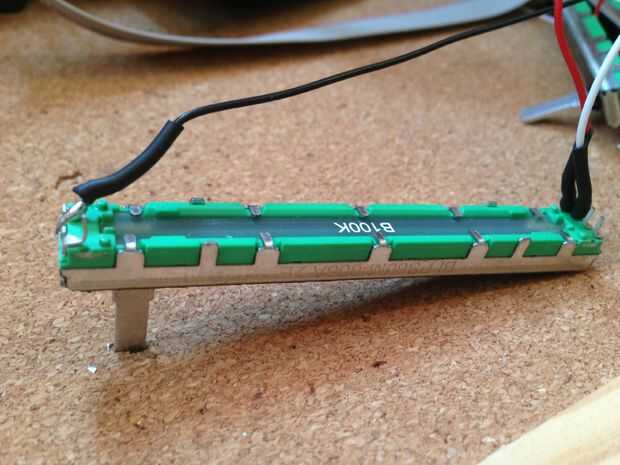

Cuando se trata de deslizar los potenciómetros, que se conectan de la misma manera a través de tierra, voltaje y limpiador soldadura zapatas aunque parecen un poco más complicados. Los deslizadores llegué tenían 4 terminales por un lado y 2 en el otro. Compruebe el cuadro para ver qué estirón que es. Yo no estaba sintiendo muy convencido que las conexiones a los terminales sería lo suficientemente fuertes por lo que pegué algunos encogible en cada conexión por la paz de la mente. Otra vez, esto no es totalmente necesario pero es preferible ir a través de cada prueba de conexión uno a uno con un multímetro cuando algo viene suelto.

Para conectar el potenciómetro de control analógico al cerebro necesita algún cable de cinta de 10 manera. Usando conectores de cable de cinta, el cable de cinta está conectado a uno de los puentes análogos en el tablero denominado JP7 a través a JP14 (etiquetados D en el diagrama de tablero de cerebro). El primer pin en cada puente es tierra, indicada por una flecha. El segundo pin es voltaje y los restantes 8 pines son los limpiadores para cada potenciómetro. Esto permite 8 Controles separados por jefe del perno, lo que resulta en un total de 64 controles analógicos disponibles. Es importante tener en cuenta que los escaneos del cerebro el potenciómetro entradas secuencialmente, a partir de JP7, forma su primer conjunto de potenciómetros debe ser conectados a JP7, el segundo conjunto a JP8 y así sucesivamente. El cable rojo del cable de cinta 10 manera conecta a tierra (el primer pin de la cabecera) cada Potenciometro terminal de tierra debe conectarse a este. El siguiente hilo del cable de cinta (clavija número 2 de la cabecera) es el voltaje para que cada terminal de voltaje Potenciometro se conecta a esta. Los restantes 8 alambres en el cable de cinta son entradas de limpiaparabrisas que obviamente se conectan con las lengüetas del limpiaparabrisas cada potenciómetro.

Todos los potenciómetros tienen un filtro de paso bajo para mejorar su respuesta. Los filtros de paso bajo vienen en forma de condensadores. Mayores resistencias potenciómetro requiere menor capacitancia usé como yo estaba usando el potenciometro de 100 k 0.01uF condensadores de cerámica. Si iba a tener menos potenciómetros en mi controlador podría utilizar condensadores de valor más pequeño pero no entraré en eso ahora.

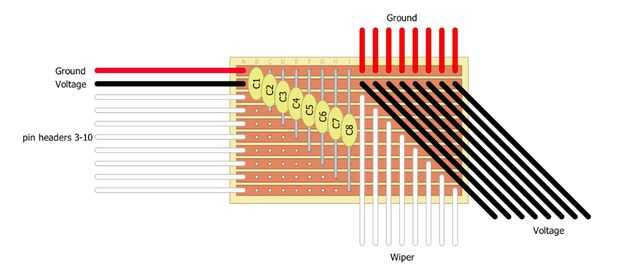

Los condensadores deben ser por cable entre el suelo y limpiador de cada potenciómetro. Para hacer las cosas fáciles de manejar que hice otro circuito perfboard hacer esto para cada potenciómetro basándose en el diseño anterior creado en DIY Layout Creator.
