Controlador de USB de héroe de la guitarra con Arduino y Java (2 / 6 paso)

Paso 2: cableado

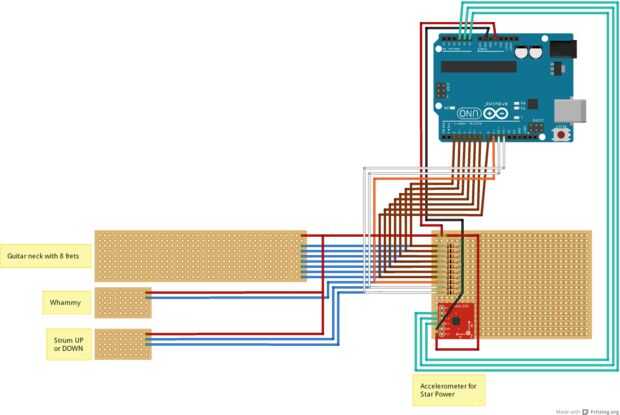

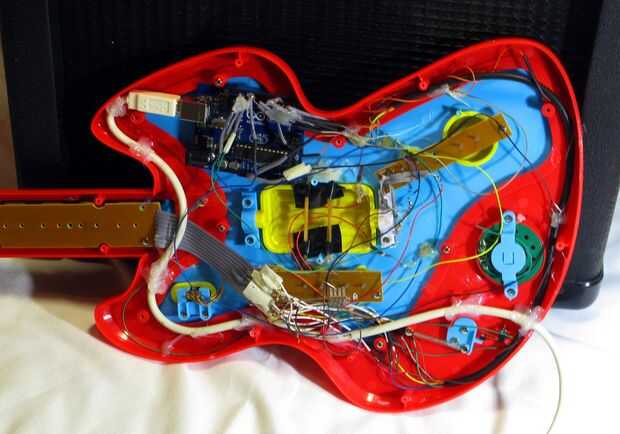

Después de encontrar que el cableado original de los botones de traste, había soldado un cable con el conector que conecta a todos los botones y conectado a 5 voltios. También soldar resistencias de telecine de 10 k a los otros pines y había conectado a un lado de las resistencias juntos y luego a tierra. Al otro lado de las resistencias está conectado a la Arduino. Lo sé, es un lío, pero durante las vacaciones que no pude comprar cosas nuevas. Sería mucho más organizado y limpio que he hecho con el propio PCB-s, pero quería hacerlo tan pronto como sea posible (pero he hecho un esquema en Fritzing cómo debe parece - pero las conexiones finales para el arduino no son exactamente igual que en la imagen).

Los botones para escapar y poder están en un pcb, como el cuello. Era necesario el cableado mismo: uno de los pines (que conecta a ambos) a 5 voltios y los otros dos para el Arduino y tierra (con una resistencia de pulldown 10 k).

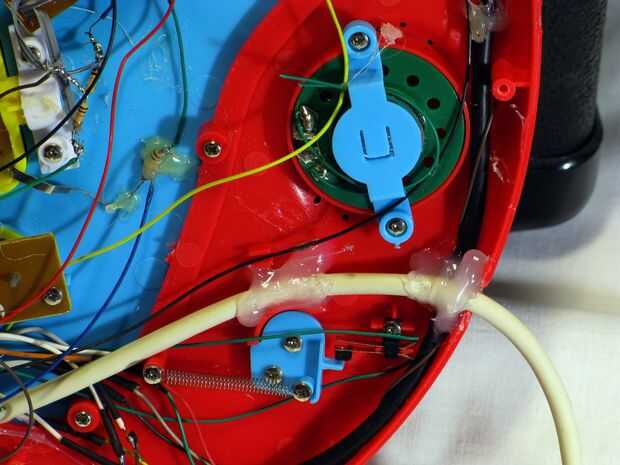

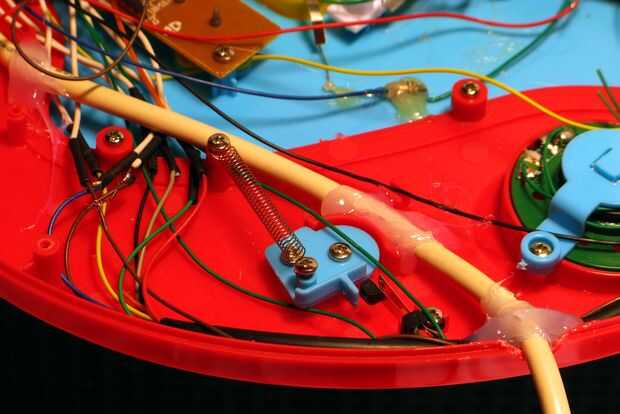

Desde la barra de trémolo actúa como un botón, conectó al microcontrolador como un botón normal.

Como que estaba diseñando el esquema, pensé que sería divertido hacer el poder con un acelerómetro, así que cuando usted incline la guitarra, activa (como un controlador original de GH), pero más tarde hizo sólo con un botón.

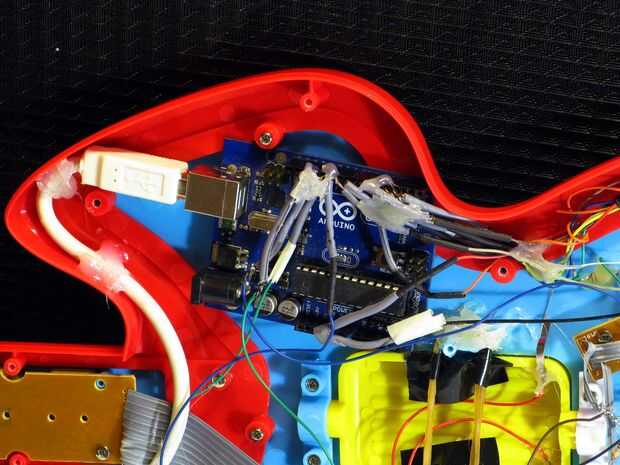

Arduino dispone de agradable en la guitarra. Conectarse un cable de USB y perforó un agujero en el cuerpo para poder salir. Pegué el cable en el cuerpo, por lo que no se pueda mover y Arduino también se mantiene en posición. Las conexiones de cables a los pins de entrada están calientes pegados juntos para permanecer en los agujeros, porque podría caer fácilmente cuando usted la roca dura. : D

La parte más difícil fue el rasgueo.
