Controlador de transformador flyback de 2n3055 para principiantes (10 / 10 paso)

Paso 10: resolución de problemas

Problem?

OK por lo que han hecho el circuito y ya no funciona o no funciona muy bien.

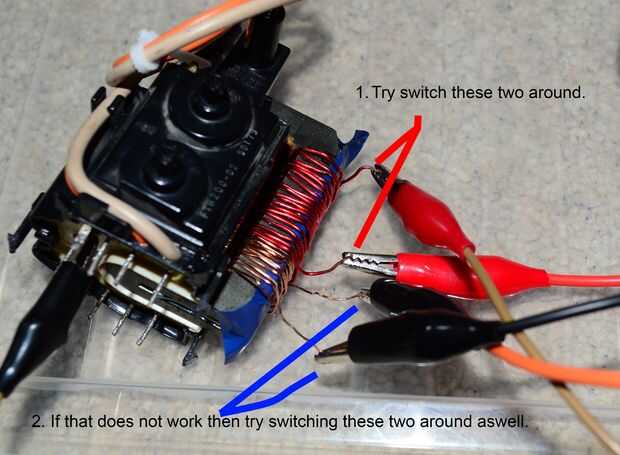

  • Si no pasa nada y no puede oír cualquier ruido agudo del transformador flyback entonces tratar de invertir las conexiones a las bobinas primarias y retroalimentación, si usted todavía consigue nada probar simplemente cambiando las conexiones en una de las bobinas. Generalmente esto resuelve ese problema.

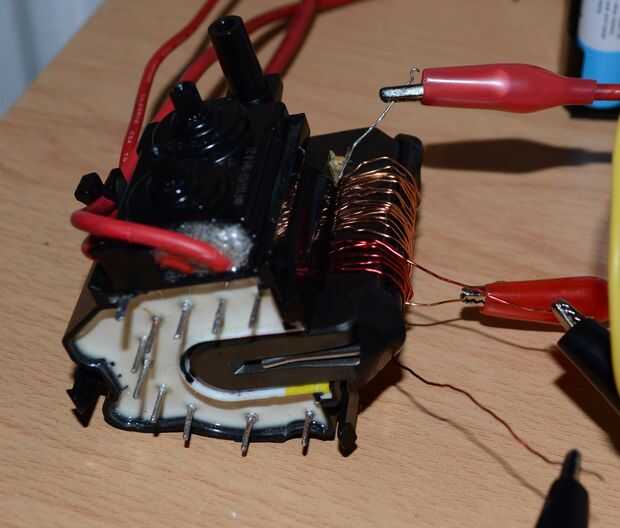

  • Si han probado y todavía nada debe controlar el circuito y asegurarse de que todas las conexiones estén seguras y no es que ponga en cortocircuito. A veces la gente se olvide quitar suficiente esmalte sobre el alambre del imán principal y bobinas de retroalimentación y no habrá ninguna conexión eléctrica realizada.
  • Si funciona pero el arco es pequeño tratar de invertir las conexiones de bobina de la primaria y la retroalimentación. Recuerda que alrededor de 2cm es la longitud de arco máxima que vas a salir de este controlador, y 1 cm puede ser también el máximo en algún índice de flybacks.
