Paso 2: Hardware
Hardware
La rueda de engranaje y motor paso a paso se montan entre 2 hojas de plexiglás separadas por 4 x M4 x50mm (2") tornillos hexagonal y 4 tubos de aluminio para actuar como espaciadores. Disponen de rodamientos con bridas 4mm superior e inferior de 3mm en los agujeros en la hoja. Una vez que el motor paso a paso y los engranajes fueron montados los tableros de control se ajustaron entonces alrededor de estas piezas.
Saqué una plantilla de perforación en Turbocad entonces marcada la hoja de plexiglás a través de la impresión de papel. Hoja de plexiglás superior e inferior entonces se sujetaron juntos y se perforaron agujeros y preliminar engranes con orificios hacia fuera. Cojinete final agujeros fueron perforados hacia fuera una vez que las hojas se separaron como el cojinete inferior es más pequeño. Antes de perforar el orificio de montaje/piñón motor paso a paso había montada la rueda de engranaje de 133 diente y rodamientos de agujero el piñón entonces prueba equipado el motor paso a paso para verificar la alineación. Uno el motor paso a paso montaje orificios para dar unos pocos milímetros de ajuste para permitir el correcto engranaje que endienta ranurado.

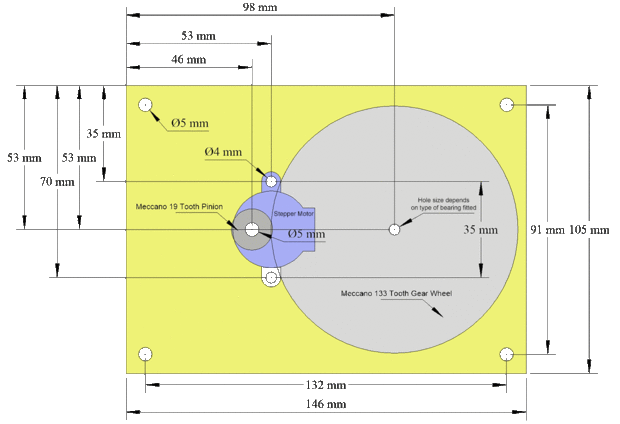

PIC 1 tapa de plexiglás hoja plantilla de perforación para los pernos de montaje, motor paso a paso y rueda del engranaje. Hoja de plexiglás inferior es idéntica pero no necesita agujeros motor paso a paso. Tendrá agujeros adicionales para el montaje de la placa de cojinete media.

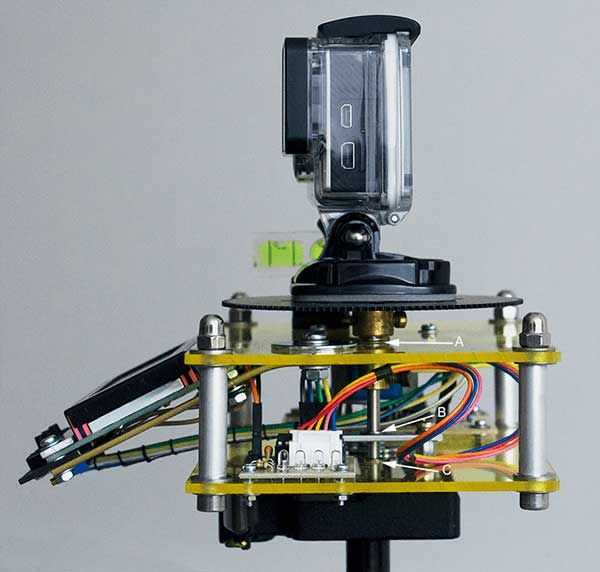

Una vez que la rueda de engranaje y motor paso a paso habían sido montados corté un pedazo corto de barra de aluminio para montar el cojinete central. Para asegurar el cojinete medio estaba en la alineación con el los rodamientos superiores e inferiores, perforé un 4mm agujero del centro de la barra de aluminio y montado en la rueda de engranaje del eje. Entonces marqué de agujeros en la hoja de plexiglás inferior a través de pequeños agujeros preliminares en la barra de montaje del rodamiento.

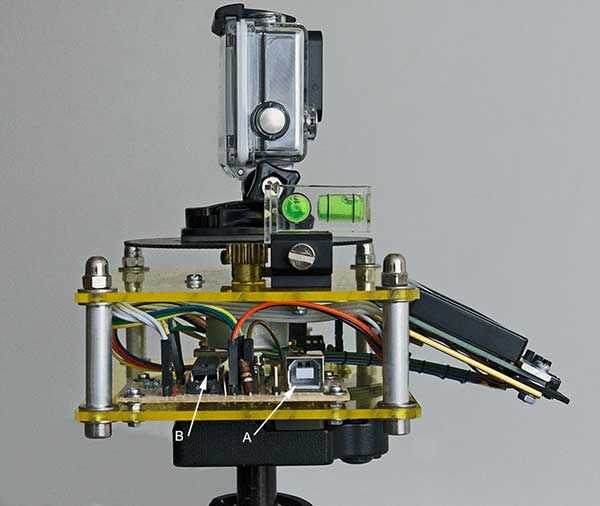

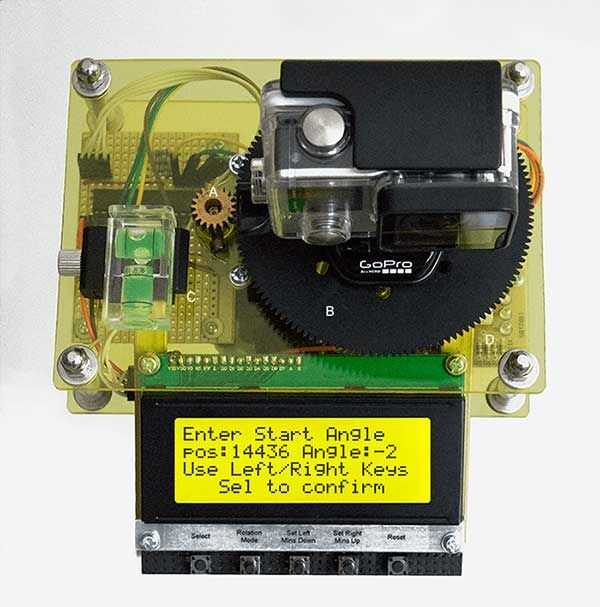

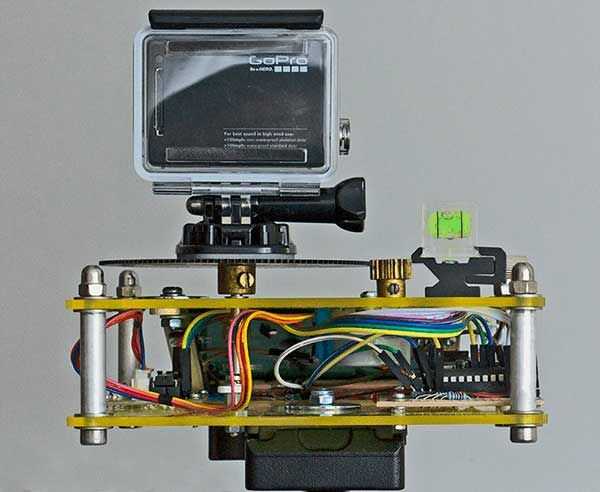

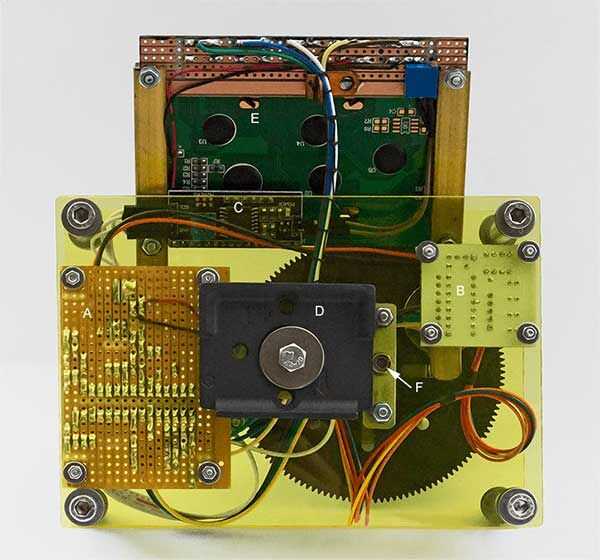

La pantalla de LCD 4 x 20 se monta en las barras de metal plana 2. Estas barras están dobladas para la pantalla de visualización del ángulo y también mantener el conjunto montado en altura dentro de la distancia entre las hojas del plexiglás. Las barras se fijan a las hojas del plexiglás con arandelas grandes para repartir la carga en el plexiglás. He utilizado uno de los orificios de montaje para fijar el nivel de alcohol en el lugar. Ver fotos 2 a 6 para obtener más información.
