Controlador de riego frambuesa Pi (6 / 9 paso)

Paso 6: Construir! Hardware PT. 3

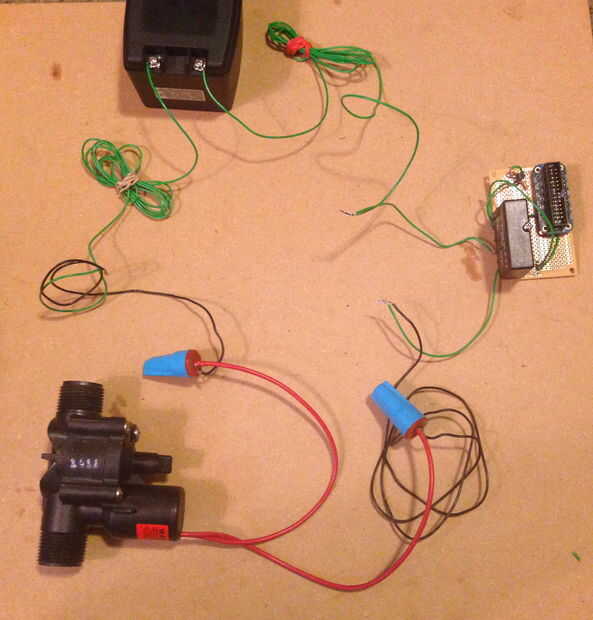

1. Conecte una válvula a un cable de fuente de alimentación AC.

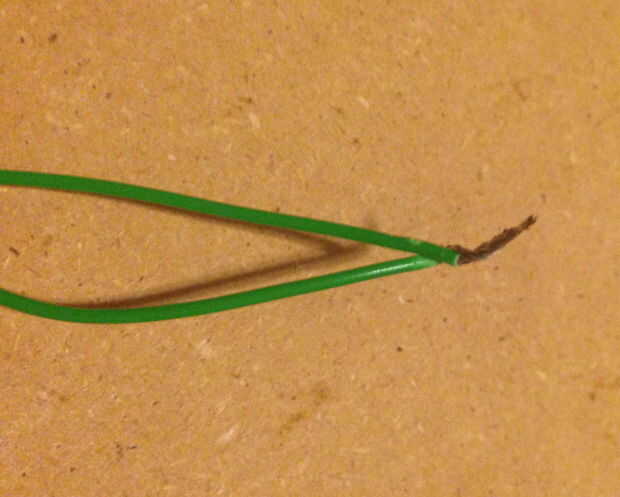

Tuerza los alambres y la capa de soldadura. AC corriente alterna las direcciones, para que funcione cualquier cable de la válvula y la fuente de alimentación CA.

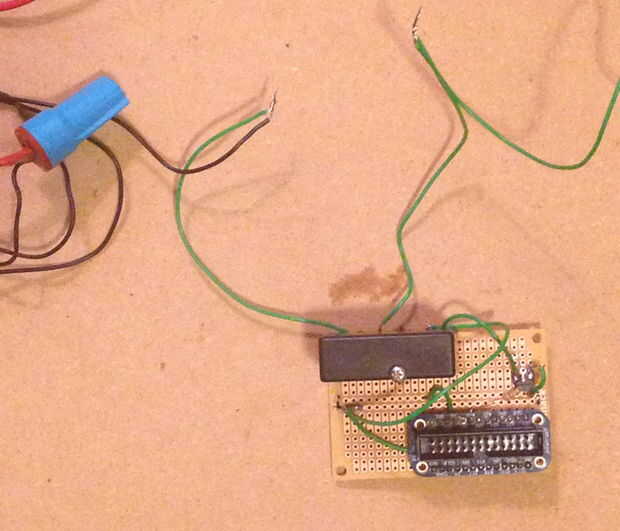

2. Conecte el cable de la válvula restante a uno de los pines de salida de relé AC.

3. Conecte el restante cable de fuente de alimentación AC al relé AC salida pin.

4. Revise todas las conexiones eléctricas con un multímetro.

Si está disponible, verifique la continuidad. De lo contrario, enchufe la fuente de alimentación de CA y compruebe que hay ~ 24 VCA a través de los pines de relay AC.

Un recordatorio: Nunca toque expuestos conexiones de CA cuando la fuente de alimentación esté enchufada. SIEMPRE doble Compruebe que la fuente de alimentación de CA esté desconectada.

5. capa todos expuestos conexiones de CA en epoxi, incluyendo las patillas del relé AC.

Por razones de seguridad y conexiones.
