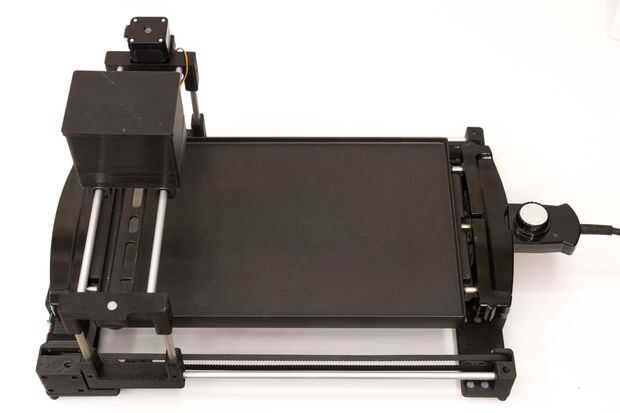

Impresora de Pancake es una divertida manera de imprimir (y comer) tus propios panqueques!
Es, básicamente, funciona como una máquina de CNC. Ejes X e Y se controlan con una computadora pequeña y vierte la mezcla de panqueque a la parrilla, pasando a través de un mecanismo de la válvula. Luego, cocinar la crepe unos 2 minutos. Es que simple y sabroso!
El dispositivo es Raspberry Pi 2 controlada. El firmware es una aplicación de Windows Universal en Windows 10 IoT Core. Por lo tanto, es fácil de integrar conectividad gamepad o internet al proyecto.
Funcionamiento es muy sencillo, sólo tiene que conectar un mando de la frambuesa Pi 2. El cabezal de impresión se moverá según órdenes de mando.
Actualmente, el firmware no es compatible con impresión dada dibujos. Es controlada manualmente. Pero es mucho más divertido!
Los archivos 3D se encuentran en Thingiverse página del proyecto: www.thingiverse.com/thing:989910
Eres libre producir su propia impresora de la torta, hasta que no es comercial.

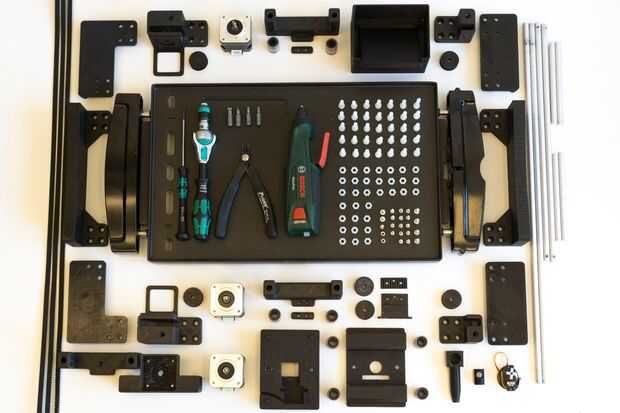

En cada paso, se enumeran las cosas necesarias. Aquí es la suma de las partes 3D, cosas y herramientas necesarias.
Piezas 3D
- Base - un x 1
- Base - B x 1
- Base - C x 1
- Base - D x 1
- Titular de la parrilla - un x 1
- Parrilla porta - B x 1
- Ranura - parte inferior - izquierda x 1 libre-
- Ranura - fondo - libre - derecho x 1
- Ranura - parte inferior - Motor - izquierda x 1
- Ranura - parte inferior - Motor - derecho x 1
- Ranura - fondo - X x 2
- Ranura - Top - Motor - izquierda x 1
- Ranura - Top - libre - derecho x 1
- Engranaje x 3
- Engranaje - ranurado x 3
- Engranaje - tapa x 6
- Ranura de la cabeza x 1
- Cabeza titular x 1
- Cabeza de ranura tapa de correa 30 x 1
- Extrusora de cabeza x 1
- Puerta de cabeza x 1
- Válvula de cabeza x 1
- Cuerpo del tanque x 1
- Tapa del tanque de x 1
- Cabeza del caso Pin x 6
Electrónica
- Frambuesa Pi 2 x 1
- Tarjeta Micro SD de 8GB x 1
- Microsoft Xbox 360 Wired Gamepad x 1
- Fuente de alimentación 24V 6A x 1
- Microstepping Motor Driver x 3
- Motor de pasos Bipolar 17 de NEMA x 3 las lunas
- Micro Servo Motor (por ejemplo, Hitec HS-53) x 1
- Cables de conexión
Piezas
- Perno de cabeza de plástico M5x20mm x 18
- M3x10mm perno x 19
- M4x20mm tornillo x 4
- M5x20mm ranurado plástico tornillo x 16
- M5x30mm ranurado plástico tornillo x 1
- M5 Tuerca tuerca plástica x 33 M3 x 3
- M3 Arandela x 3
- Rodamiento de bolitas Linear 15X25m m (8mm interior) x 8
- Barra de 8x480mm x 2
- Barra de 8x325mm x 2
- 8x115mm barra x 4
- 963x6mm correa x 2
- 725x6mm correa x 1
Herramientas
- Destornillador plano de 1, 0x5.5
- TX10 Llave hexagonal
- TX15 Llave hexagonal
- Taladro de 3mm
- Pistola de pegamento caliente
- Pegamento estupendo
