Controlador de riego frambuesa Pi (5 / 9 paso)

Paso 5: Construir! Hardware PT. 2

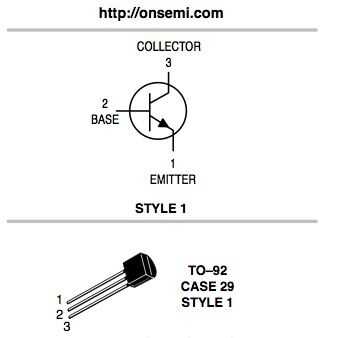

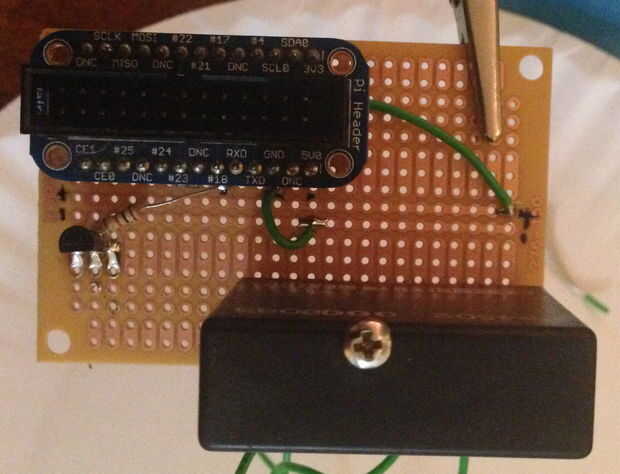

1. Conecte el theRPi tierra pin a pin 1 del transistor, o emisor.

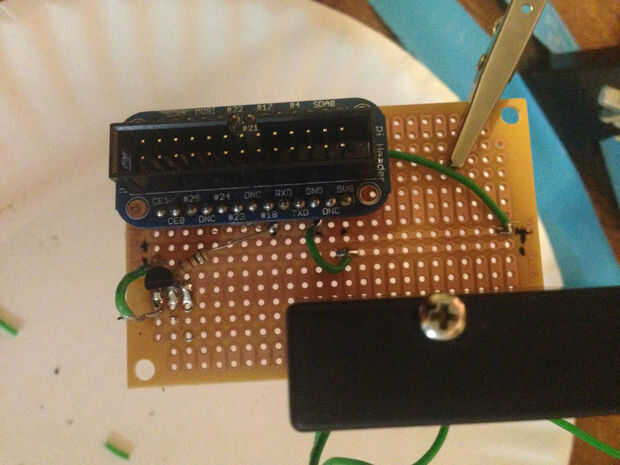

Conecte desde el lado plano del transistor con un alambre, las almohadillas de PCB o una combinación. Para cable trenzado, ayuda a torcer los extremos antes de empujar a través de los agujeros de la PCB.

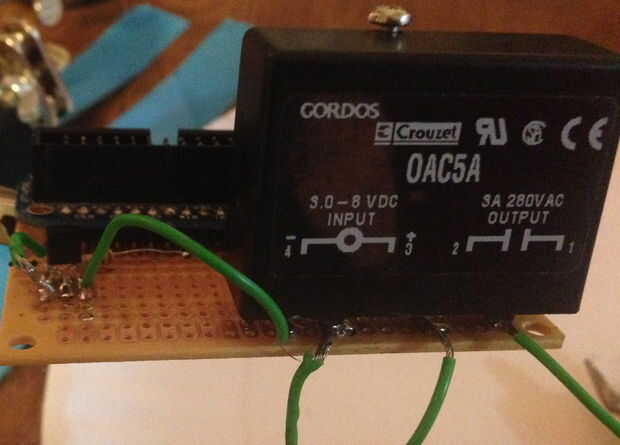

2. Conecte el transistor pin 3, o colector, con el conector del relé DC negativo .

3. conectar la clavija de RPi 3.3 Vcc en el pin de relé DC positivo .
