Controlador de puerto paralelo 3 ejes CNC, motores PAP unipolares, Opto-aislado (2 / 12 paso)

Paso 2: Resistencias y diodos

R1 - R12 son 1kohm 1/4w

R13 - R19 son 10kohm 1/4w

R20 - R25 son ~ 500 ohm 1/4w

TOG es una 10kohm 1/4w

D1 - D12 son 1n4004 o mejor

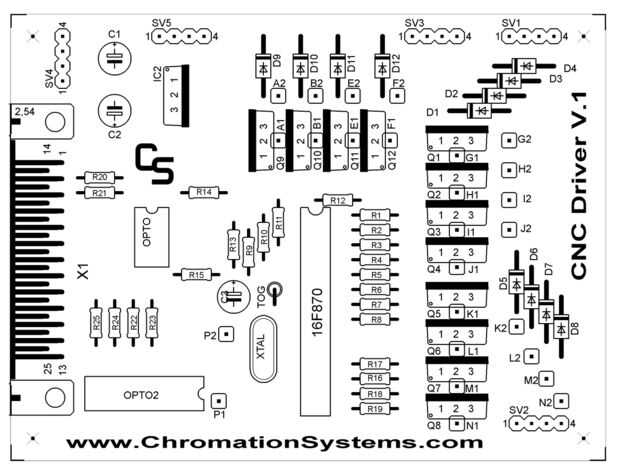

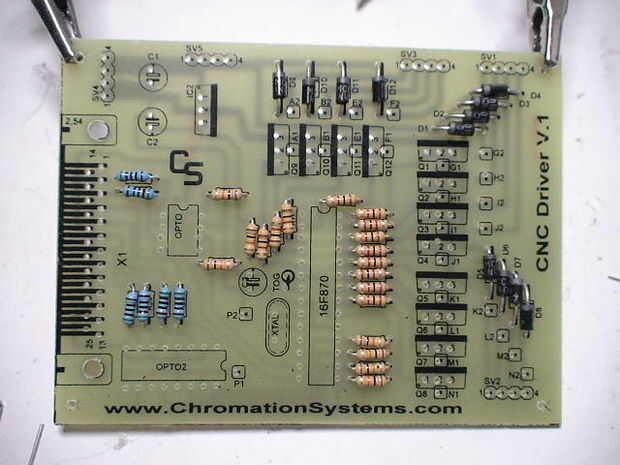

Colocar todas las resistencias y les de la soldadura. Diagrama
TOG es una resistencia de 10kohm 1/4w, montada verticalmente.

Los diodos D1 - D12 son próximos. Guardar los recortes de plomo extra para los puentes.
Estos abrazadera de la parte posteriora EMF, proteger la fuente de alimentación y lógica.

Vea el paso
