Controlador de matriz de Led Arduino 8 * 8 con registros de 2 * 74HC595 shift (4 / 5 paso)

Paso 4: Paso 4 - programar tu Arduino

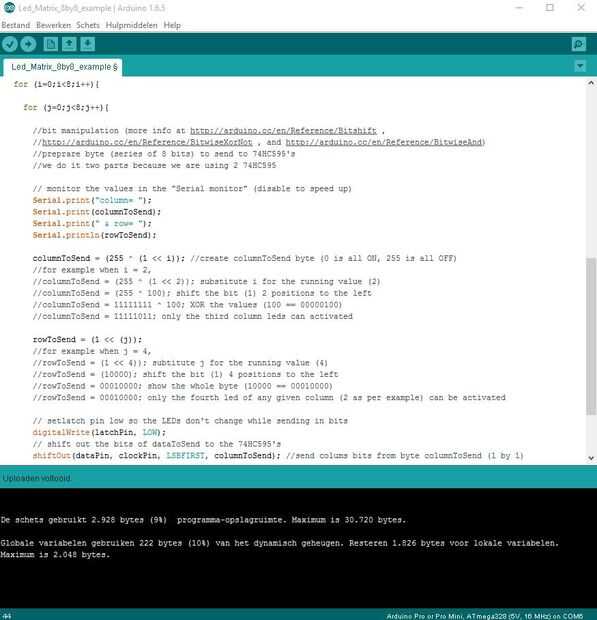

Para conseguir esto va realmente quería entender lo que estaba pasando así que escribí un código simple para probar que funciona (y que yo podría utilizar para otros proyectos).

Muchos de los codehas hayan copiado y ajustado a mis necesidades, he actualizado los comentarios para aclarar lo que está sucediendo.

El programa convierte cada led encendido y apagado uno por uno.

Divertirse con él e intentar que otros patrones mediante la alteración de la bitshifts.loops, etc....

Os adjunto el archivo INO arduine, sólo descargar y ejecutarlo!

Nota: al ejecutar el archivo INO por primera vez pedirá que Tho crea un directorio para el proyecto. Si como usted también puede abrir el archivo INO con un editer de texto (Bloc de notas o notepad ++) y actual el contenido a tu ide en un nuevo proyecto.
