Controlador de luz de Navidad de Arduino (4 / 5 paso)

Paso 4: Alambre para arriba de la pantalla

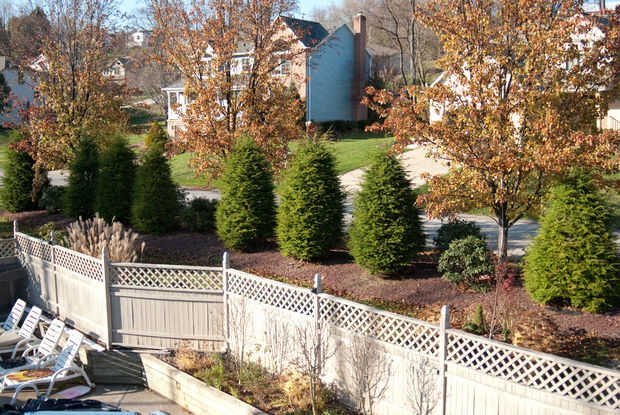

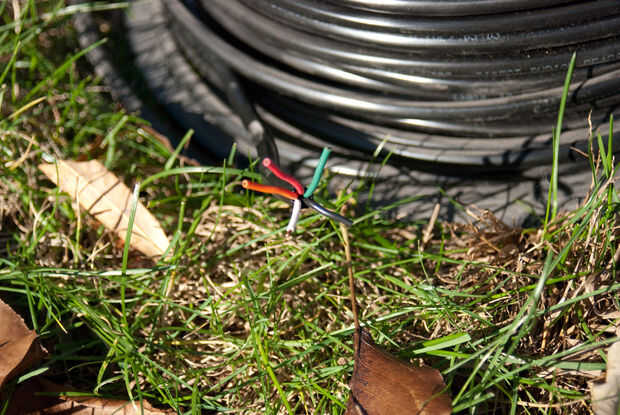

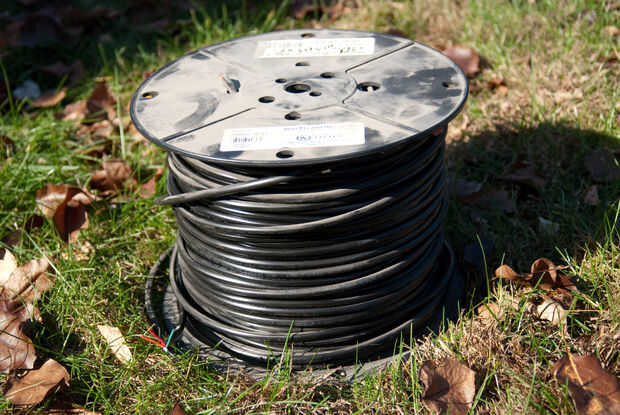

Para mi pantalla elegí estos 8 árboles en mi jardín. (imagen 1) Usted puede escoger lo que desea como el arduino se puede de alguna manera dentro y caliente. Para mí la mejor opción era ponerlo en el garaje. Fui a home depot y comprar alguna causa de alambre 5 filamento rociadores estaba a la venta para $24 por 500 pies (imagen 2). Desde su configuración probable woulnt ser la misma mina enferma sólo mostrar cómo usted alambre en cada enchufe.

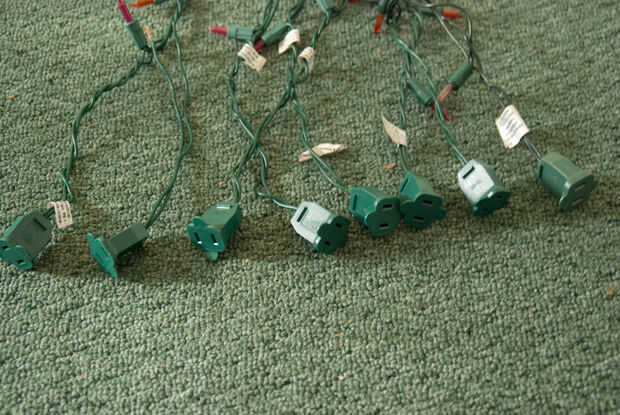

1) obtener 8 luces de Navidad muerto y cortar el conector hembra (imagen 4)

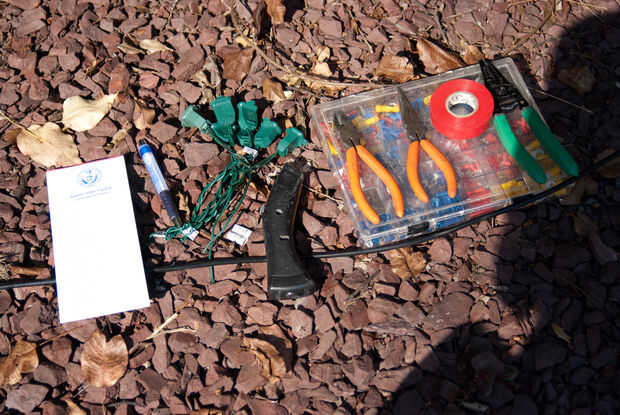

2) obtener todos los suministros de imagen 5
3) diseño de el cable de la forma que desee
4) encontrar donde vas a poner el enchufe para conectar el árbol en y con el cuchillo cortan la cubierta
5) Tire hacia fuera de la tierra (para mí su blanco) y cortar por la mitad, tira de ambos extremos y conectar ambos lados de la tierra a un alambre del enchufe mediante un conector de presión.

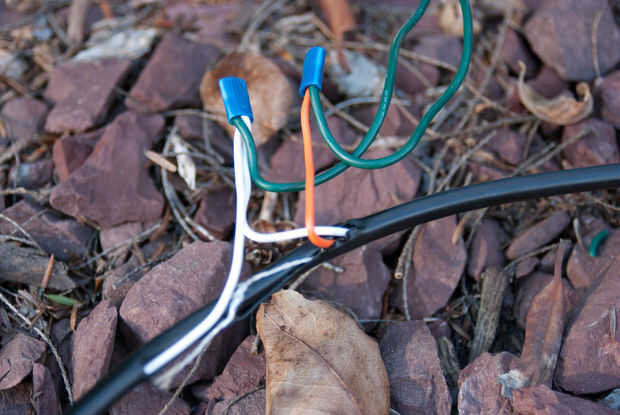

6) hacer lo mismo para el cable de color que es el poder entrar en el árbol. (imagen 6)

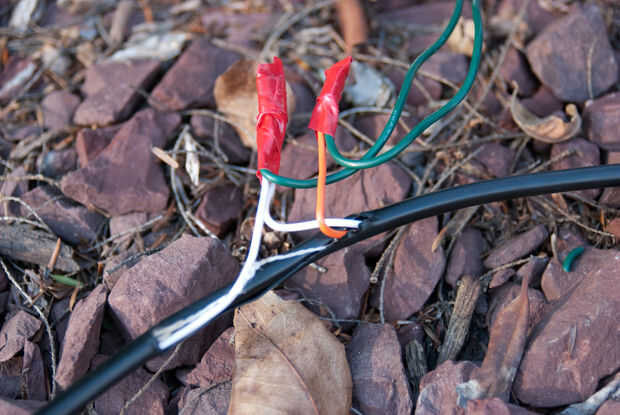

7) cinta los conectores bien (imagen 7)

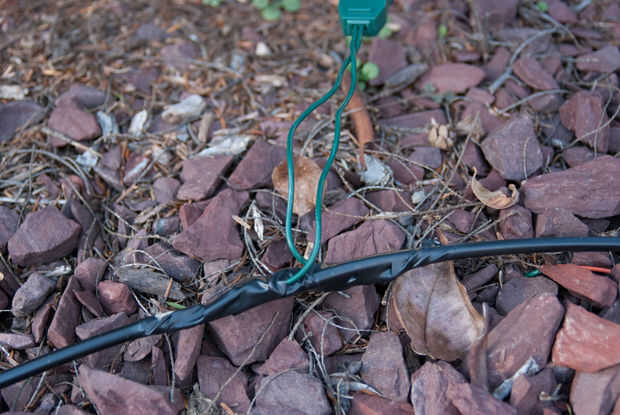

8) doblar los cables muy bien contra el cable y cinta otra vez (imagen 8)

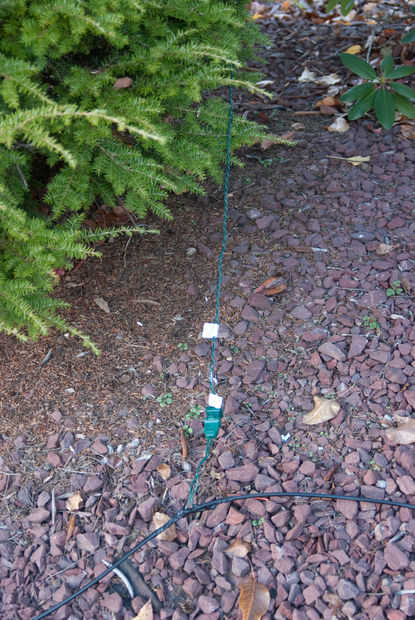

Una vez hecho esto debe buscar como imagen 9. Ahora a hacer eso a todos los árboles.
