Controlador de LED de varios colores (1 / 3 paso)

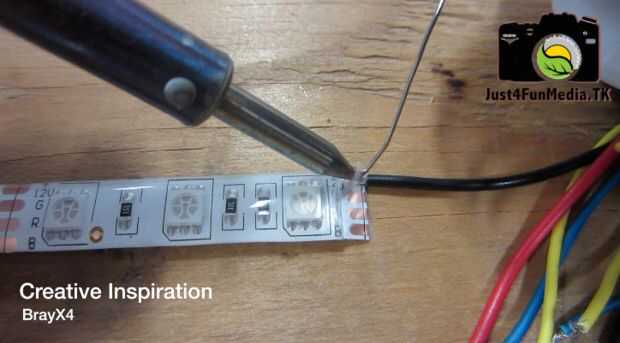

Paso 1: cableado

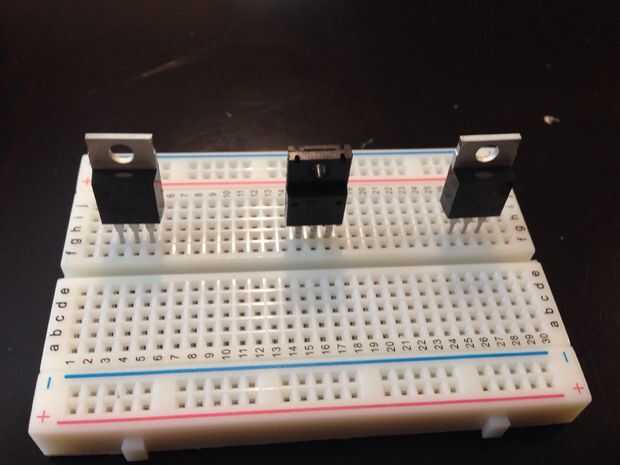

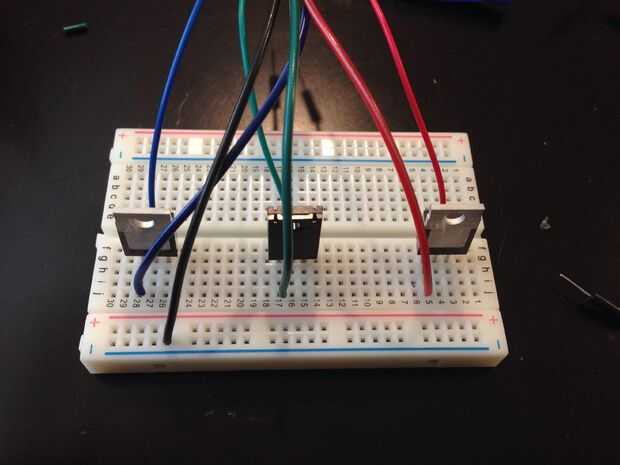

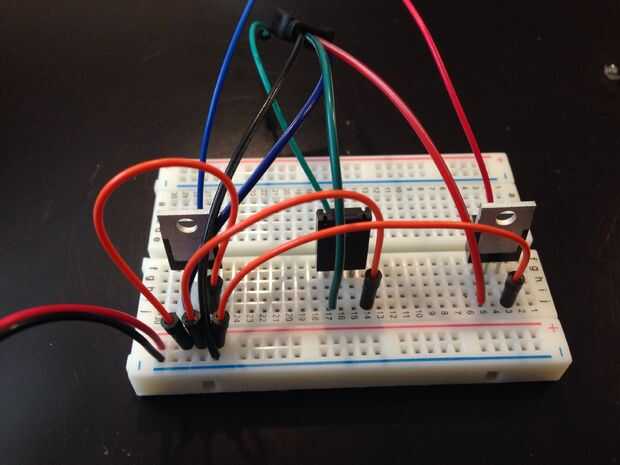

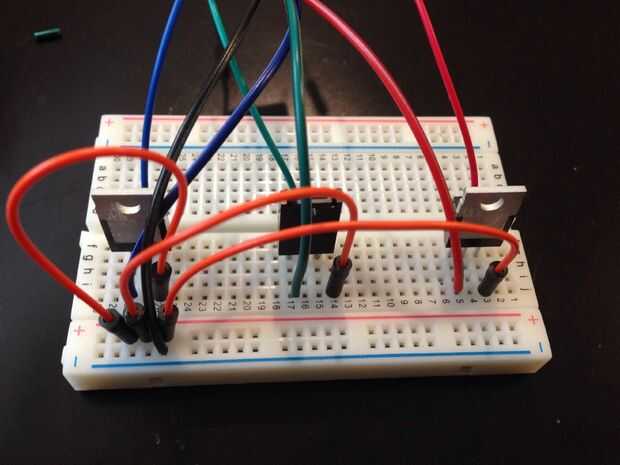

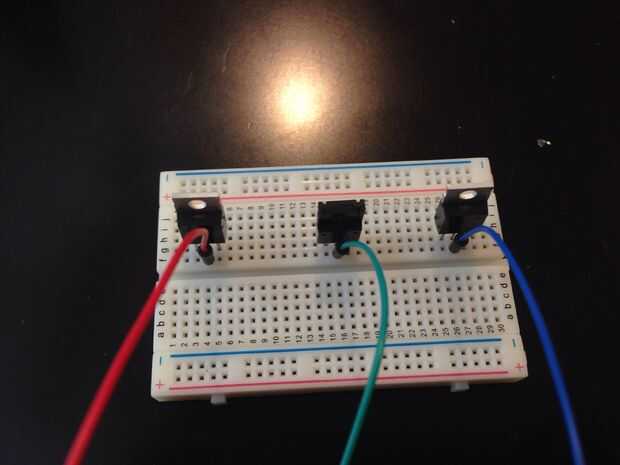

Coloque los tres MOSFET en la Junta de desarrollo, y luego ejecute el puente

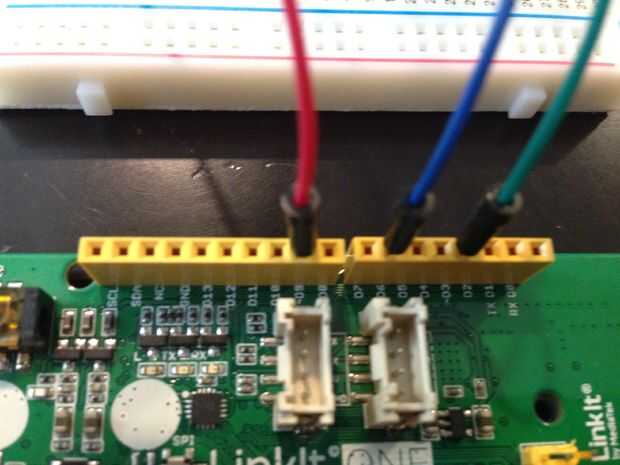

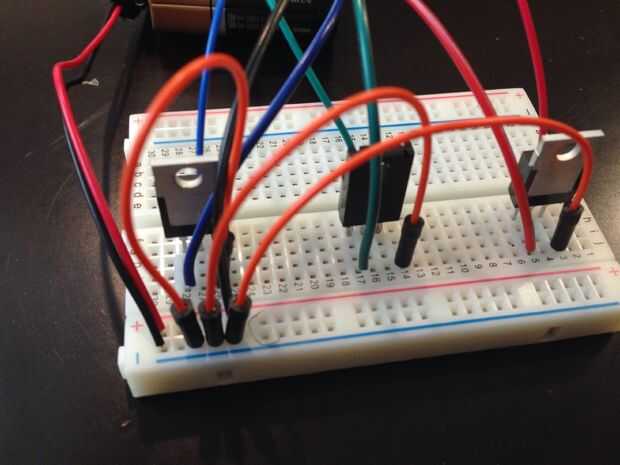

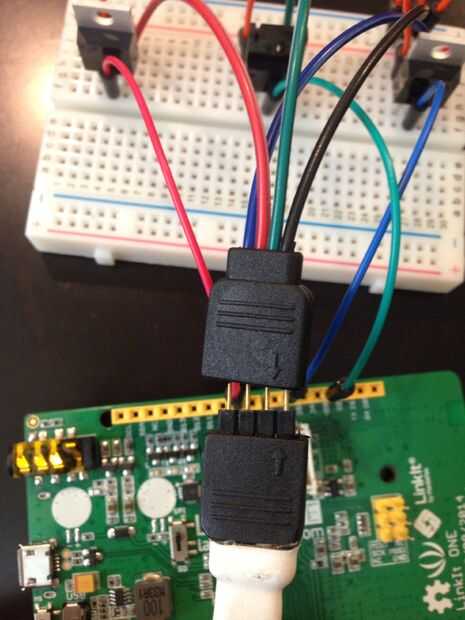

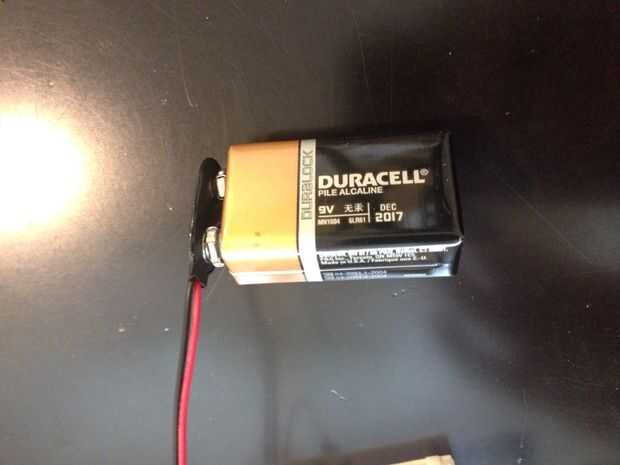

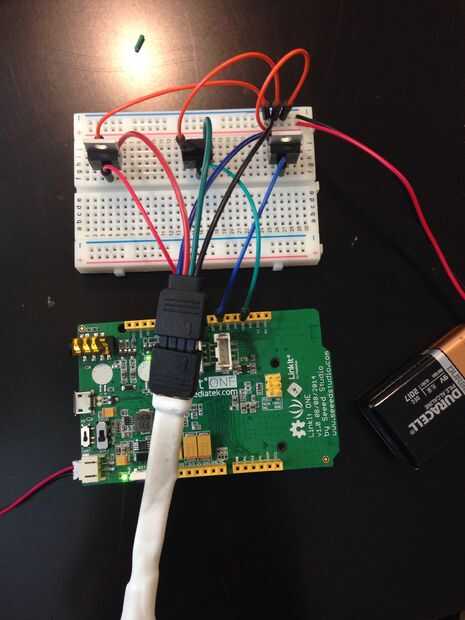

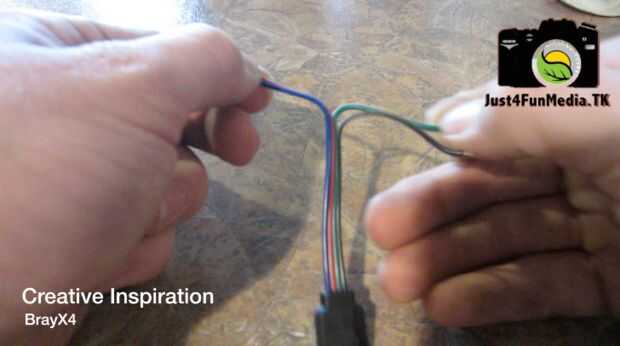

cables de los pernos de centro a dos de las salidas de LED y un pin digital regular en el LinkIt. (Corrí el azul hacia el pin digital, así mi LED azul sólo tendrá control de E/S) A continuación, conecte un conector de tira de LED de split al lado de cada MOSFET y el hilo caliente a la regleta. Luego ejecute puentes desde el otro lado de cada MOSFET a la franja de tierra (Nota: confunden los cables en mis fotos, si haces este intercambio sólo la batería conduce a resolver el problema:-). A continuación, conecte la batería de 9 voltios para el clip de la batería, y el arnés de cables en el conector en la placa de desarrollo. Ahora estás listo para empezar a programar.
