Como parte de un proyecto de automatización del hogar más grande en mi pequeño apartamento, quería hacer una lámpara LED. Esto requiere hacer algunos controladores LED de alta potencia LED voy a utilizar. Estas son mi primer encargo PCB fabricado y también mi primera vez haciendo SMD que suelda. Hay algunos excelentes recursos en línea para ayudar a la gente comenzar, así que no voy sobre todo en este instructable.
En general, fue muy fácil de diseñar y construir estos controladores. También fue un buen aprendizaje.

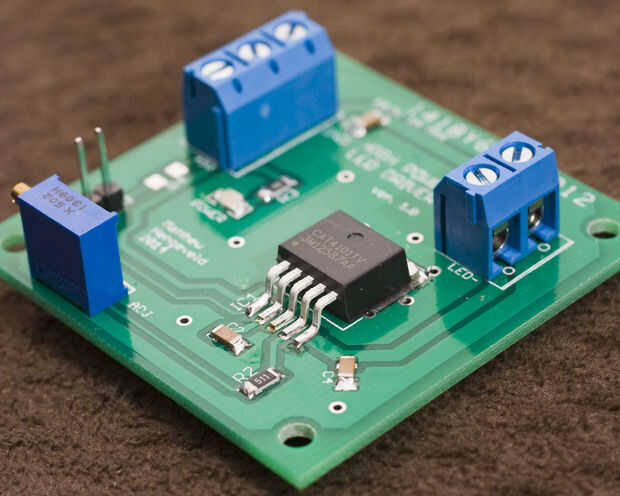

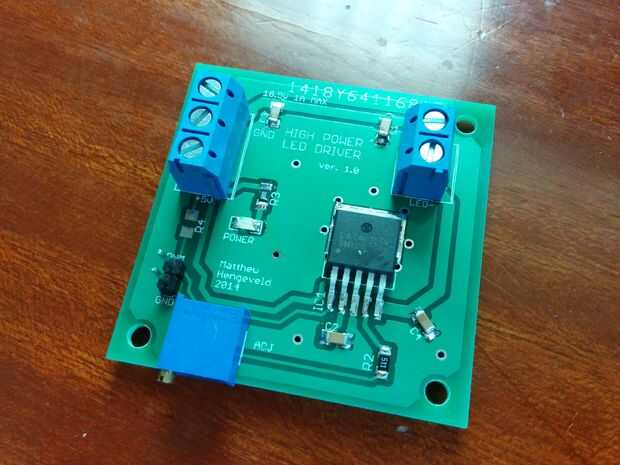

Estos controladores de LED se basan en el controlador de LED CAT4101 de a Semiconductor. Puede manejar hasta 25V y 1A, por lo que son perfectos para muchos LEDs de alta potencia. Los LEDs de 3W que he comprado fuera de eBay tienen una tensión de 3.4 a 3.8V y un máximo. corriente de 700mA. De acuerdo con estas especificaciones, uno de estos controladores puede alimentar hasta 6 LEDs!
