Controlador de diodo láser (2 / 11 paso)

Paso 2: Lista de piezas

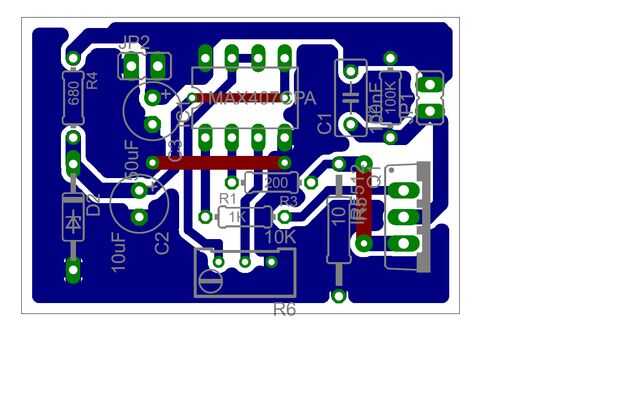

1 x MAX407 (fuente solo dual opamp offset bajo CMOS) - pueden utilizarse diferentes, teniendo en cuenta mencionado antes (el PCB se diseña para el paquete de la inmersión). El rango de entrada de lo opamp debe incluir ambos voltajes - el carril de tierra y la referencia.
1 x SSS7N60B (transistor de DMOS NMOS Fairchild 600V 7A) - he utilizado este, porque tenía esta uno disponible, se puede utilizar otra NMOS transistor de energía como IFR120... y otros
diodo Zenner de 1 x 5V (puede ser utilizado que no sea de 5V - el voltaje de referencia dividido sobre da valor de R5 el valor máximo de la corriente generada - este voltaje no puede ser superior a la tensión de alimentación máxima de lo opamp + (1 ~ 2) V)
resistencia 1 x 680 Ohm
resistencia de Ohm 1 x 200 (puede omitirse)
1 x 100 KOhm resistencia (pueden ser 10 KOhm - 200KOhm)
1 x 1 Kohm resistencia
resistor de 1 x 10 Ohm 5 W (puede ser diferente, debe calcularse la disipación de energía)
1 x 10 KOhm potenciómetro (puede ser 5KOhm ~ 100KOhm)
1 x 10 uF capacitor
1 x 50 uF capacitor
1 x 100nF (puede ser 1uF) condensador

Piezas adicionales:
He utilizado 3 tipos de refrigeradores (radiadores) - uno para enfriar el transistor NMOS, el otro para hacer la cubierta de la LD
