Controlador de diodo láser (4 / 11 paso)

Paso 4: El soldado LD controlador PCB

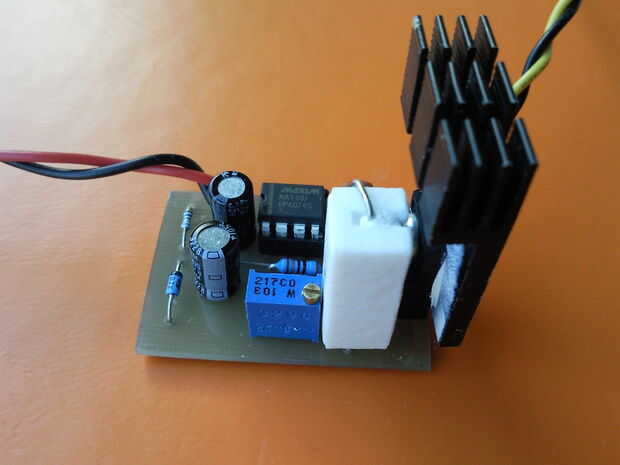

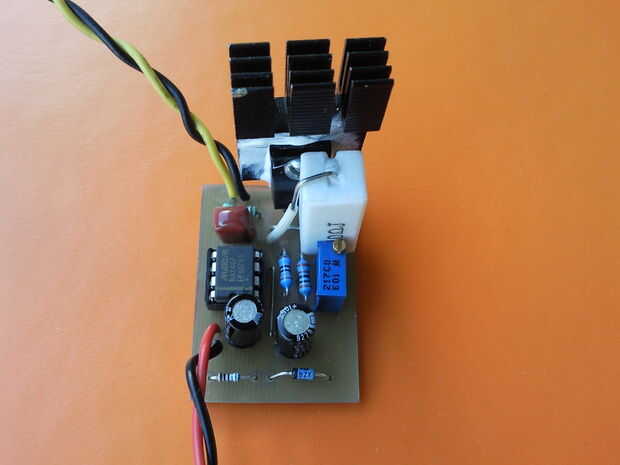

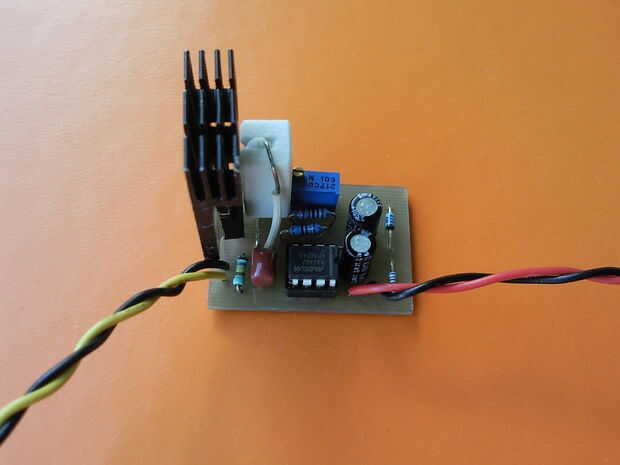

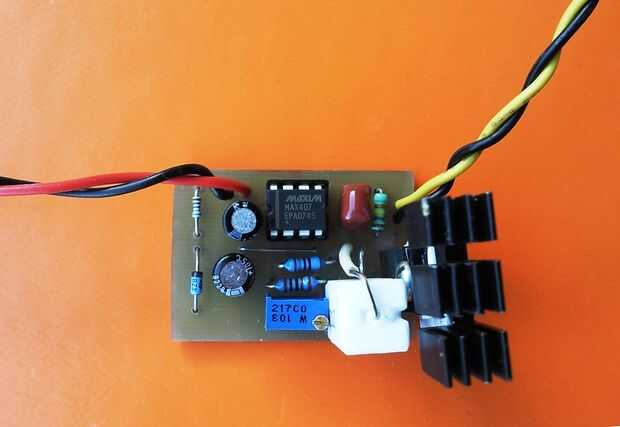

Aquí os muestro algunas fotos de la placa soldada. El opamp se coloca en el zócalo del IC. El NMOS tiene su enfriador montado. En su lugar los puentes (como en el esquema), soldar directamente los cables.
