Paso 4: conexiones
Iban a enlazar nuestros potenciómetros y faders como divisores de tensión simple. Puede leer más en esta página de Wikipedia si no estás familiarizado con este principio.

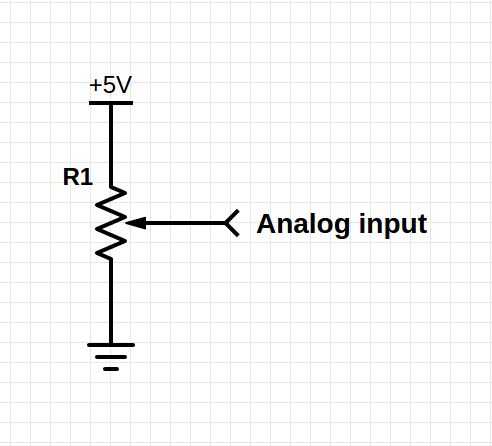

Si usted toma una mirada en el esquema, se pueden ver 2 resistencias. R1 es la resistencia entre el pin derecho del potenciómetro y el limpiador (patilla central) y R2 la resistencia entre el pin izquierdo y el limpiaparabrisas. Ya que nuestro potenciómetro fijo valor (50kΩ en este caso), R1 + R2 siempre será 50kΩ, mientras que R2 puede variar entre 0Ω y 50kΩ. Por lo tanto, la fracción siempre tendrá como resultado un número entre 0 y 1. Multiplica esto por 5V (Vin), y obtendrá una tensión entre 0V y 5V en la salida. Este voltaje puede ser leído por el Arduino ADC (analógico al convertidor digital) y representa la posición del potenciómetro (o fundido).
Así que, básicamente, conecte la clavija de la izquierda al suelo, el eje derecho a 5V pin en el Arduino y el pin del centro a una entrada analógica. ¿Simple, correcto?
Los botones son aún más fáciles: sólo tiene que conectar uno de los pines del interruptor y el otro pin a un pin del Arduino.

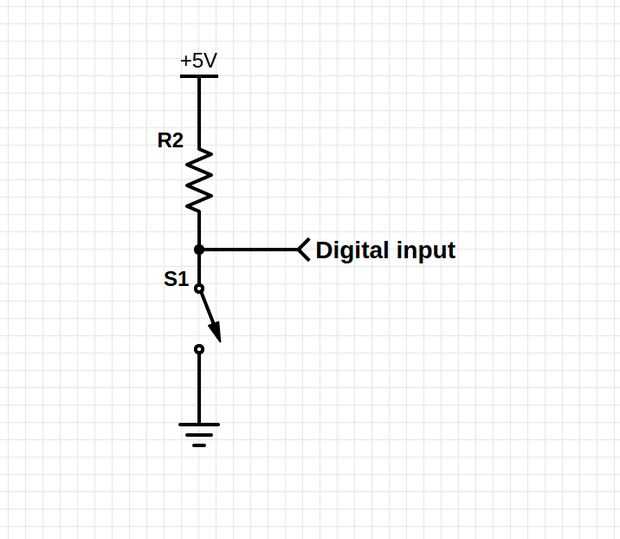

Funciona así: el Arduino tiene un tirón interno hasta resistencia. Cuando el interruptor está abierto, la entrada digital obtiene 5V a través de la resistencia y así un 1 digital. Cuando el interruptor está cerrado, básicamente tiene un divisor de voltaje en R2 es igual a 0, por lo que Vout será 0V, por lo tanto un 0 digital. Sin embargo puede ser un poco contra-intuitivo: pulsador es cero digital y botón liberado es digital.
