Controlador Arduino personalizado MIDI (2 / 14 paso)

Paso 2: Diseño

La ventaja de construir usted mismo no se limita a un diseño. Usted puede crear su propio controlador loco que se adapte a sus necesidades, y puede incluso agregar perillas extras más tarde.

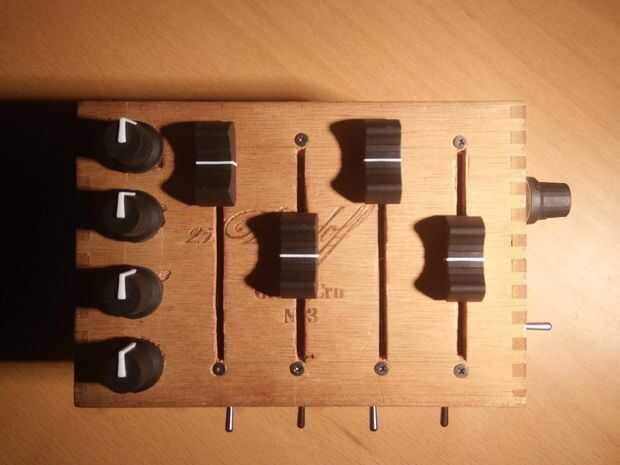

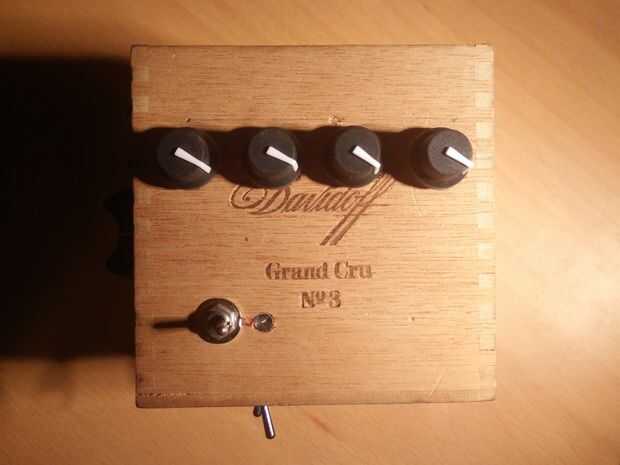

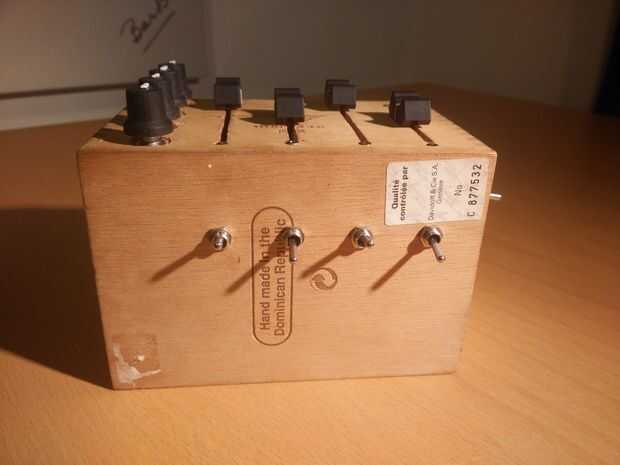

Yo trabajo mucho con Tracktion 6. Es un DAW impresionante por muy poco dinero. Tiene montones de funciones y es fácil de usar. Incluso tienen una versión libre de Linux. De todos modos, sobre todo utilizo a mi 4 faders como control de volumen de 4 canales. Cuando tenga más de 4 canales, utilizo los 4 interruptores en el panel frontal. El primer interruptor interruptores fader 1 entre canal 1 y 5, el segundo interruptor interruptores fader 2 entre 2 y 6 el canal y así sucesivamente. Los cuatro potenciómetros en el panel superior son para la igualación (alta alta, media, baja, media, baja). En el panel derecho se asigna a todo tipo de cosas, como la panorámica, ganancia, efectos, frecuencia... El LED de la derecha está conectado al pin 13, por lo que se desvanece cuando la puesta en marcha y se utiliza para dar información básica.

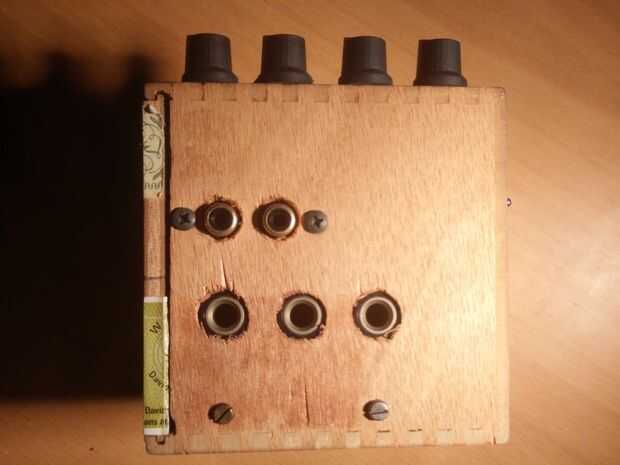

A la izquierda, hay 2 conectores RCA, 2 conectores jack y 1 jack estéreo para auriculares. Estas no están conectadas a Arduino, pero ir directamente a los faders, para que pueda utilizar como un mezclador pasivo.

Con un lápiz, dibujé todo en la caja de cigarro (por lo que pude borrarlo luego).
