Paso 3: Instalar el chip ATmega
#1 el reset: poner el interruptor sobre el chip, conectar uno de la pierna de interruptor 1 ChipPIN y la pierna opuesta a grund. Conecte el PIN 1 al poder con la resistencia de 10K
#2 el cristal: colocar el cristal en el PIN 9 y 10. Conectar los dos crystallegs a tierra con los dos condensadores de 22pf
#3 tierra: PIN 8 y 22 directo a tierra.
#4 energía: PIN 7 y 20 directa al poder.
#5 PIN analógico y digital: puse algunas PINheaders en la Junta donde encuentran espacio y siguieron el mapa PIN y soldar todos los pines en.

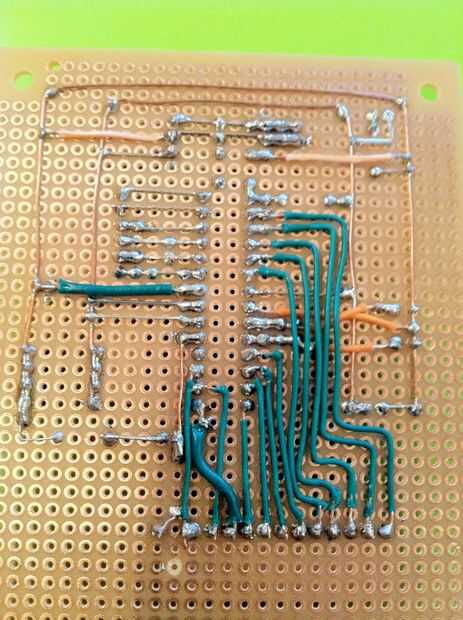

#6 salidas de 5V y GND (que ves en la imagen superior) se sueldan directamente a la alimentación y el cable de conexión.
#7 el LED que muestran si hay poder en la Junta, se conecta directo al poder y a la tierra con el resistor de 470 OHM.
PIN digital 13.
PIN digital (DP) 13 es con un LED. Este LED está conectado a chipPIN 19 y a una resistencia de 100 OHM a través de tierra. El PINheader debe conectarse en paralelo al LED y con una resistencia de 100 OHM. Así que puede usar DP 13 directo con un LED después de que termines con la Junta.
Nota: usted puede ver que sólo uso DP 0-11 y 13. No tengo suficiente PINheaders. Espero que usted puede conectar DP 12 así.
