Paso 5: Elegir y preparar el recinto

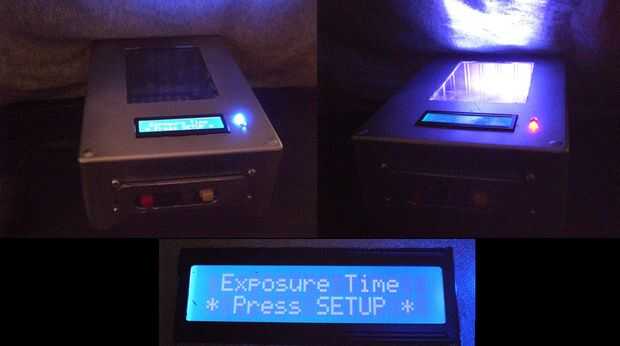

El diseño del proyecto es opcional, pero decidí hacer agujeros en la caja de la ventana de exposición, la pantalla LCD y LED en la parte superior como se ve en las imágenes de estado. DC power y ON/OFF Interruptor fueron cortar agujeros en los orificios de botón lateral y configuración perforaron en la parte delantera. Usar un exacto o navaja para trazar el contorno de un 4 x 3 PCB en la parte superior de la caja. Cuidadosamente cortado con una herramienta dremel y alise los bordes con los golpes de una hoja de afeitar. Otro agujero de la pantalla debajo de la ventana de exposición para un seguro y ajuste apretado del módulo LCD. En el interior de la caja del proyecto, se aplican algunos pegamento alrededor de los bordes de la abertura de la ventana de exposición. Coloque cuidadosamente la pieza de plexiglás sobre el recorte de la ventana, asegurándose de dejar algunos plexiglás superpuesto a cada lado y que seca. Use un gluegun a lo largo de los bordes de plexiglás para más estabilidad. Insertar el módulo LCD en su hueco ventana con su cinta cables conectados. Puede utilizar pegamento caliente, tornillos o ambos para asegurar la pantalla LCD. Mediante gran pegamento caliente solo trabajada para mí como la pantalla LCD ajuste agradable y apretado en su corte. Según sea necesario, taladro / corte los orificios para su toma de entrada DC, interruptor, LED de estado y botones de presión. Utilicé un LED azul para un indicador y un rojo LED para cuando una tabla está siendo expuesta. Elegir la broca derecha hizo un ajuste ceñido, con sólo una pequeña cantidad de pegamento caliente para fijar los LEDs por detrás.
Ahora un PCB fotosensible de 4 x 3 se ajusta como un guante en la ventana que usted hizo. Más tarde se asegurará el tablero ligero dentro de la caja con la ventana de exposición.
