Paso 3: Esquemas y características
Fuente de alimentación de la tarjeta de control una tensión continua pared adaptador de al menos 14 voltios DC y crea dos rieles de voltaje utilizando el 7812 / 7805. fuente de 12 voltios conduce el tablero LED 63 mientras que la alimentación de 5 voltios es el Arduino y la lógica. El regulador de 5 voltios es suministrado por el carril ya filtrada y regulada de 12 voltios. Un chip RTC (reloj en tiempo Real) no era realmente necesario para este proyecto como usando delay(); era conveniente para un temporizador simple. La placa consiste en un botón Inicio seleccione minutos, segundos seleccionar y el botón clear. Potencia y LED de estado y el módulo de LCD 16 x 2 para mostrar el contador de tiempo y los mensajes se encuentran en la parte superior de la caja, debajo de la ventana de luz UV.

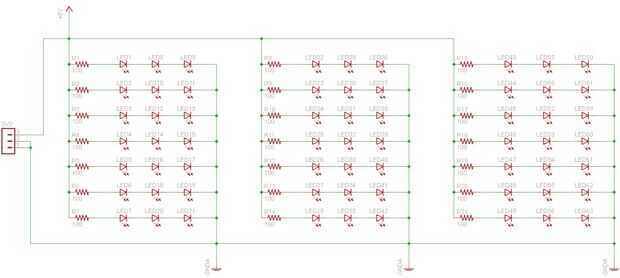

Esquema de tablero ligero:
El tablero de luz ultravioleta tiene 7 filas de 3 columnas de UV LED con 3 en cada 'celda'. Es construir sobre un 4 x 3 pulgadas PCB. Tensión de cada LED es aproximadamente de 3,5 voltios con cada célula con un resistor limitador actual de 100 ohm. El circuito en serie/paralelo es conducido el suministro de 12 voltios a través de un interruptor de láminas. Usé un interruptor de láminas en lugar de un transistor de conmutación para evitar cualquier caída de voltaje por lo tanto alcanzar el brillo máximo del LED. Con un potenciómetro, podría agregar un ajuste del brillo si quería.
Armar el tablero ligero...

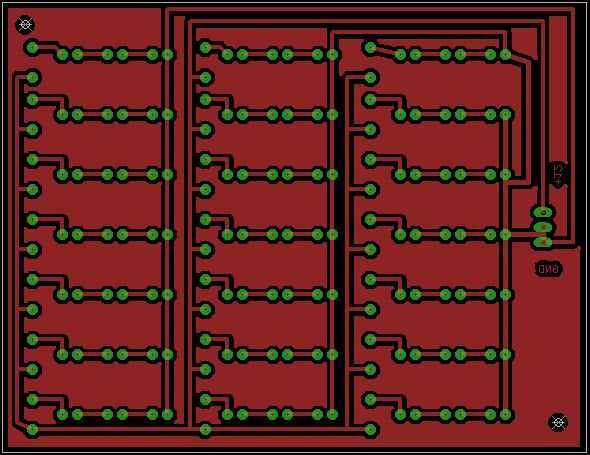

Por encima están el esquema, diseño de PCB y un montaje video para la placa de luz. Archivos de Eagle y código se proporcionará en el paso final. Los pasos van en la placa de circuito de control de tiempo.
