Paso 4: de 3D a 2D
En primer lugar, cierre el conjunto que tiene todas las piezas en él. A continuación, vaya a la carpeta que guarda todos los archivos y abrir cada uno a la vez. Para cada parte, derecha haga clic en la principal superficie que usted ya diseñado (la parte que se parece a su original dibujo 2D) y haga clic en "cara de exportación como." Usted tendrá la opción de guardar como un DXF o un DWG. Además de problemas de compatibilidad (tal vez un programa es mayor que la otra), sin embargo, ambos son tipos de archivo estándar, aunque termino convirtiendo todo en un DWG al final cuando lo envíe a la cortadora láser.
Con todas las caras de parte exportadas, puede cerrar Inventor y abrir un programa de CAD 2D como AutoCAD. Necesitarás esto para crear el archivo necesario para el corte por láser. Tomar el resto de este proceso con cuidado, sin embargo, debido a no se aplique tan bien en su específica-cortador del laser (trabajo en uno que utilizó en la escuela, que es de Universal Laser Systems).

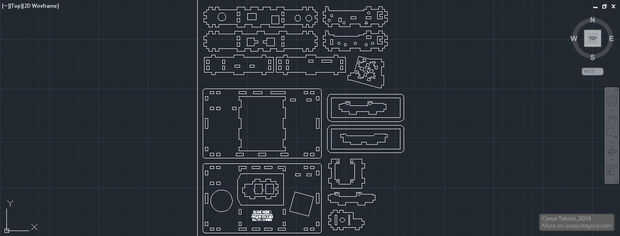

En AutoCAD, abra un dibujo en blanco (DWG). Crear un rectángulo de origen y ampliar en el primer cuadrante. Este rectángulo representa la zona de corte disponibles, así que Dimensione correctamente (que usé tenía un 24" por 12", área de corte). Ahora tienes que colocar todas las piezas que has diseñado. Vaya a la ficha Insertar, haga clic en Insertar y seleccione el archivo de una de sus partes. Haga clic en aceptar le permitirá mover la parte alrededor del dibujo. Haga clic para colocar ahí — siempre puede moverlo otra vez más adelante con la herramienta mover en la ficha Inicio. Usted querrá hacer esto con todas las partes, pero es importante poner en el lugar correcto. Por ejemplo, está bien poner piezas al lado de uno, pero dejar al menos un octavo de pulgada de espacio entre ellas (esto le ayudará más tarde cuando se tiene que quitar esa parte de la laser-corte del plástico y se asegurará de que las piezas se recortan correctamente). También, usted necesita para asegurarse de que todas sus piezas no sólo caben dentro del rectángulo que dibujó inicialmente, pero que hay margen así. Deje al menos media pulgada alrededor de las fronteras. Lo importante ahora es distinguir las partes de ese rectángulo limítrofe. Esto se hace manteniendo el rectángulo y el resto de las partes en una capa independiente (recordar el color de la capa porque esto será importante más adelante durante la instalación de la parcela). Cuando todo esto esté hecho, guardar el archivo y la cabeza encima en el comando de la trama en el menú archivo.
