Paso 3: modelado 3D en Autodesk Inventor
El primer paso es abrir Inventor y crear una nueva Asamblea (un Standard.iam). Desde aquí usted desea haga clic en el botón "Crear" en la ventana de "Ensamble". Escriba el nombre deseado para su primera parte en "Nombre del nuevo componente" y la ubicación de almacenamiento de información deseadas para él (mantener todas las partes en la misma carpeta) y haga clic en Aceptar. Haga clic en cualquier lugar en la pantalla y haga clic en "Crear dibujo 2D" y haga clic en algún lugar en la pantalla para seleccionar la superficie de dibujo.
Para cada parte tendrá que hacer, esto y el resto es básicamente la misma. Para empezar, crear un dibujo 2D con líneas y formas diferentes. Hacerlo, usted usará estas herramientas como dimensión, ajuste, y las diferentes restricciones mucho, así que tratan de familiarizarse con ellos — confía en mí, vale.
Elaboración de su parte, es importante que se formó en un circuito cerrado. Un ejemplo de un bucle cerrado es si tuviera que tomar un trozo de cuerda y una a cada extremo a la otra hasta formar un círculo. Si no se unieron los dos extremos, la cadena aún puede tener una forma, pero no sería en un circuito cerrado.

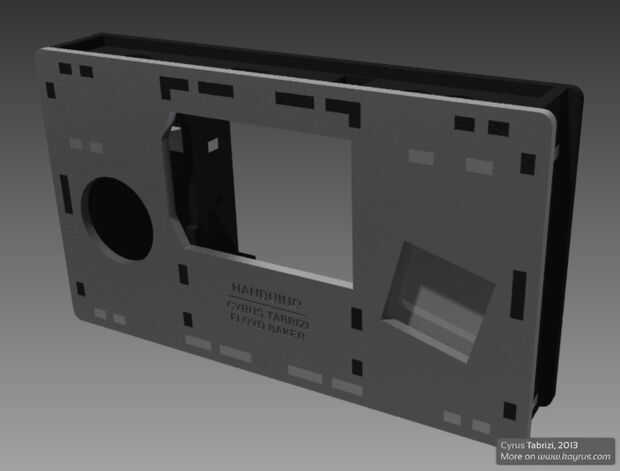

Cuando el dibujo esté listo, haga clic en "Finalizar boceto" y luego sobre el comando "Extrude" en la pestaña de "modelo 3D", esto es lo que convierte su superficie 2D en un modelo 3D. Una vez has abierto la ventana Extrude, coloca el ratón sobre el cuerpo del boceto. Si has hecho tu dibujo correctamente, la superficie de ella debe cambiar color (mina aparece gris). Si no, necesita volver atrás y editar boceto haciendo clic en cancelar, clic derecho sobre el dibujo y haga clic en "Editar boceto". Si cambia de color, sin embargo, listo. Haga clic en el dibujo y Inventor lo mostrará como parte 3D. Sin embargo, lo más probable es que hay partes del boceto que no se significan para ser sacados. Si es el caso, haga clic en ellos nuevamente manteniendo la tecla CTRL. Se puede ir hacia adelante y hacia atrás seleccionar todos los lazos cerrados hasta que su parte es exactamente como debe ser, menos su grosor, que viene a continuación. Ya que estamos sobre todo corte por láser el recinto varias piezas de una sola hoja de plástico o acrílico, todas las piezas tendrán el mismo grosor (el mío era 1/8"), que grueso es la cantidad que queremos sacar nuestros dibujos en 2D. Esto es bajo la forma de "Extensiones" y "A distancia" en la ventana de "Extrusión". Escribe en el grueso con la correcta unidad de medida y haga clic en Aceptar. Una vez su extrusión listo! Es su primera pieza 3D! Ahora, haga clic en "Volver" a la derecha y estarás en su montaje y capaz de hacer otra parte.

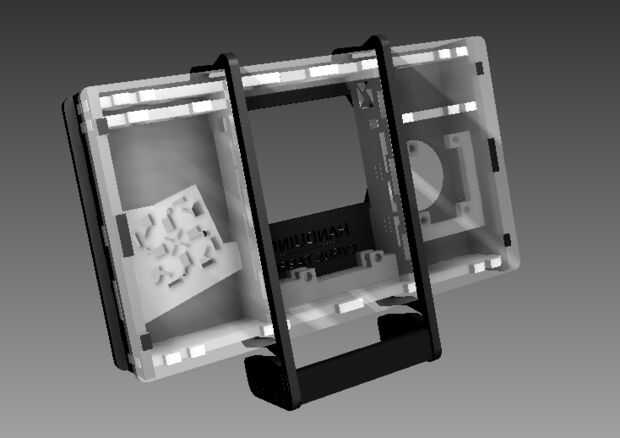

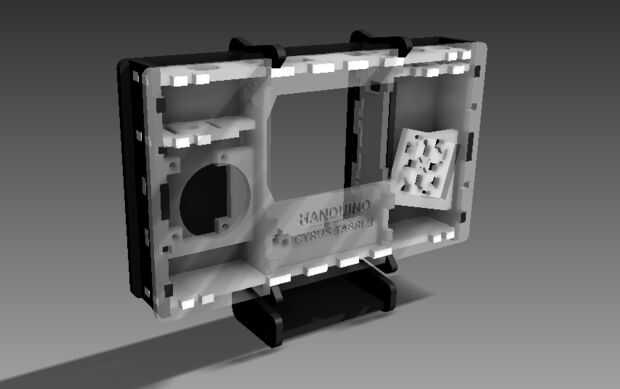

Esto es todo lo que necesitas para hacer sus piezas, pero si quieres ver sus partes vienen juntos (que lo hace mucho más fácil de visualizar y planear cosas), tendrás que hacer un poco más (pero lo recomiendo y en realidad es bastante sencillo una vez que el cuelgue de ella). Básicamente, tienes que decirle a Inventor cómo las partes deben atenerse a ellas, esta relación se llama una restricción, y hay muchos tipos diferentes de Inventor tiene para ofrecer. Tomaría un tiempo para explicar cada una de ellas y sus diferentes opciones, pero usted puede averiguarlo justo como eficaz y mucho más rápidamente por sólo jugando con él su propio (y su diversión también). Todo lo que tienes que hacer es abrir la ventana de restricciones (o presione CTRL + C), Seleccione un tipo de restricción, haga clic en el pequeño botón de número "1" debajo de "Selecciones" y seleccione la superficie de un objeto, haga clic en el pequeño botón de número "2" y seleccione la superficie de un segundo objeto. Si todo está bien, los dos objetos ahora deben actuar juntos y estar limitados, pero para que la restricción permanecer, usted tiene que haga clic en aceptar o aplicar. Mediante el uso de restricciones diferentes en diferentes partes de los objetos, puedes hacerlo para que todas encajan entre sí sin ninguna libertad para moverse. La mejor parte de esto es que usted puede editar sus piezas mientras están juntos (pero ten cuidado, porque esto puede quitar uno o más de sus limitaciones existentes, pero fácilmente puede rehacerlos).
