Control de temperatura para el congelador o el refrigerador (6 / 7 paso)

Paso 6: Terminando el cableado

Hay pocos izquierda para terminar el cableado.

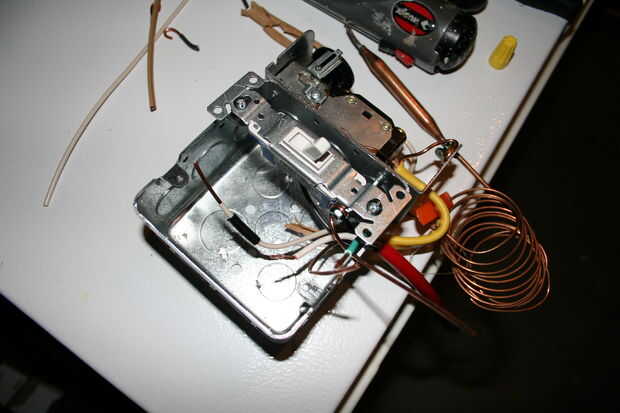

Debe adjuntar un cable de cobre desnudo de corto (5") al terminal de tierra del tomacorriente y el interruptor. Estos deben ser torcidos junto con el cobre pelado que el caso de la controladora de Johnson y el cable verde de la extensión. Coloque una tuerca de alambre a la parte superior para mantenerlos juntos.

Las conexiones deben realizarse con los 2 cables blancos (el ROMEX.) y la extensión Coloque a la caliente y los terminales de neutro en el lado de la toma de corriente eléctrica.

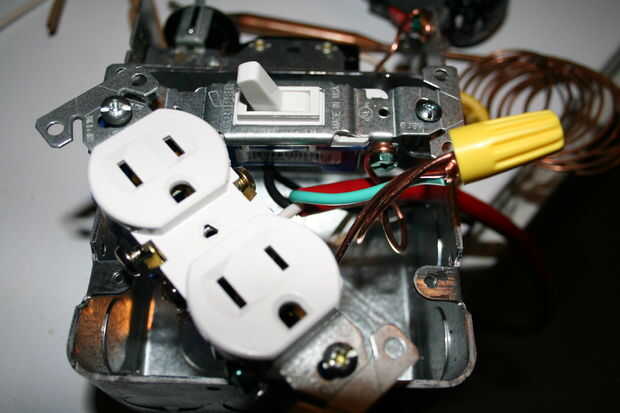

La segunda imagen muestra la toma de corriente conectado y la tuerca para alambre conectado al paquete de los 4 cables de conexión a tierra.

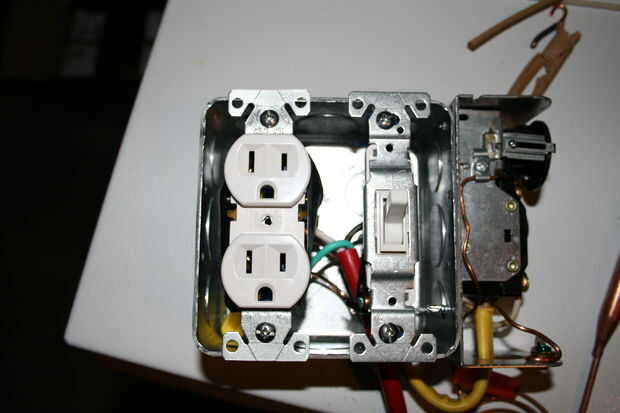

Una vez que las conexiones se realizan, atornillar el interruptor y el enchufe en la caja de metal. Envuelva típicamente fuera de enchufes e interruptores con cinta aislante cuando se trabaja con cajas metálicas de seguridad.

Aviso que el extra tierra paquete de cables se encuentra perfectamente detrás de la toma de corriente.

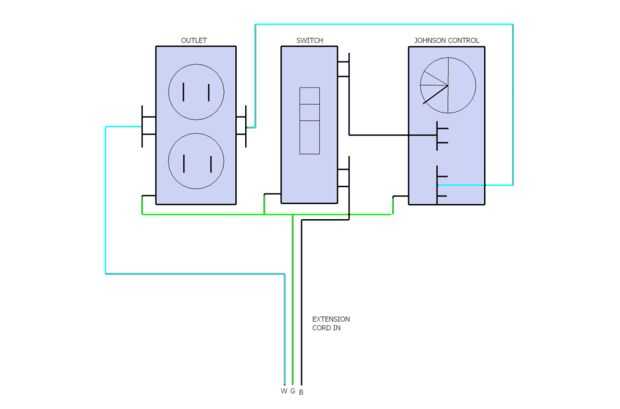

Os adjunto un esquema áspero de los cables para este proyecto. El aguamarina se usa para representar los cables blanco y verde para tierra. Tierra es a veces sólo el alambre de cobre desnudo y no tiene ninguna capa. Tenga en cuenta que si los cables de tierra verde cruza el negro en la parte inferior derecha del interruptor, esto no es una conexión eléctrica, sólo un esquema malo.
