Control de su hogar y su Robot por llamadas perdidas del teléfono celular (3 / 6 paso)

Paso 3: Conectar el teléfono con arduino

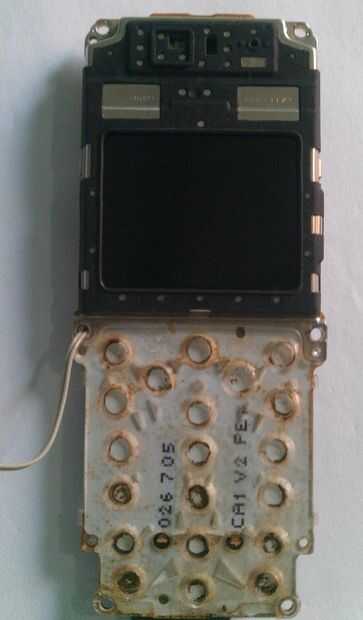

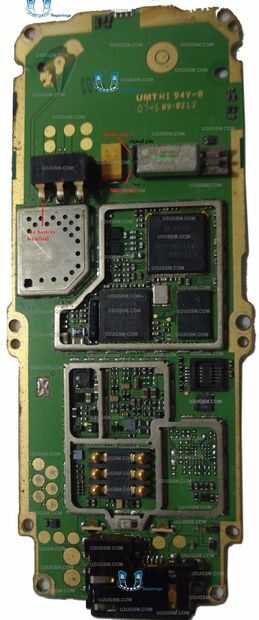

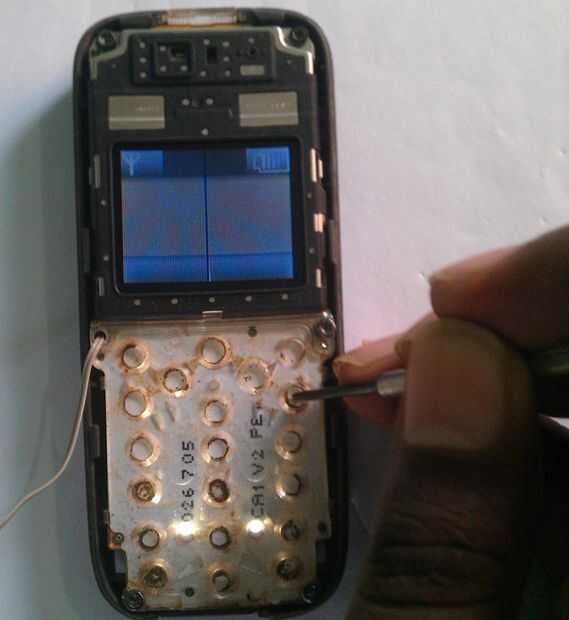

Primero necesitas identificar la + ve y señal terminal del vibrador. Puede hacerlo fácilmente utilizando el multímetro. Desmontar el teléfono y localizar el motor de la vibración. Conecte un cable de tu multimetro a + ve terminal de la batería y otra llevan a un punto del vibrador. Si aparece en cero resistencia, el pin conectado del motor es positivo. Mueva la punta del multímetro al otro terminal del motor. Si presenta alta resistencia que encontró el terminal derecho (el perno de la señal). Puede quitar el vibrador de la placa base si te gusta o mantener su propio lugar.

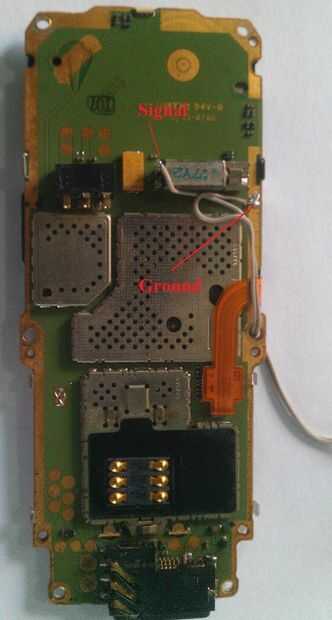

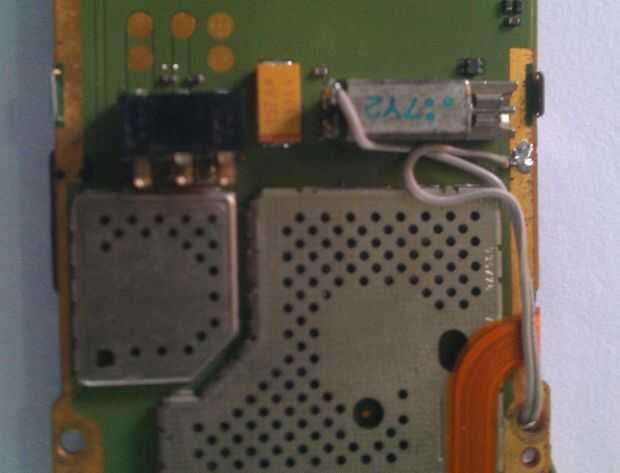

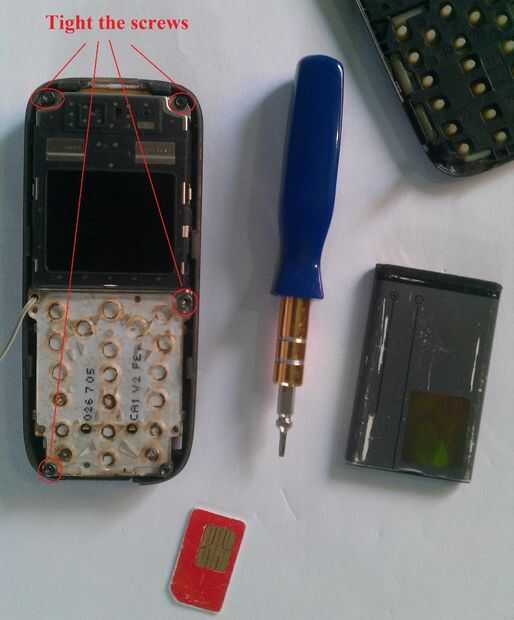

Ahora estáis obligados algunos de soldadura. Soldar un cable a la patillas de señal del motor y otro a la tierra de la placa base que se muestra en la figura. A continuación, vuelva a montar el teléfono y firmemente los tornillos. Encienda el teléfono.

Gracias! han completado con éxito el paso más difícil e importante.
