Control de su hogar y su Robot por llamadas perdidas del teléfono celular (5 / 6 paso)

Paso 5: Control cosas por llamada perdida...

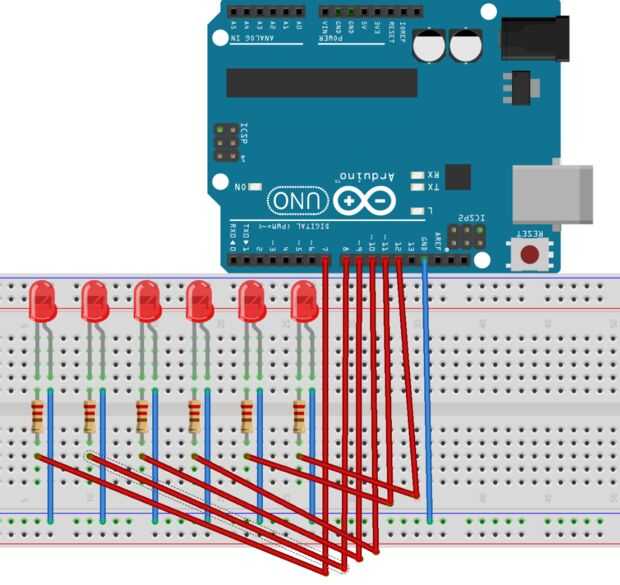

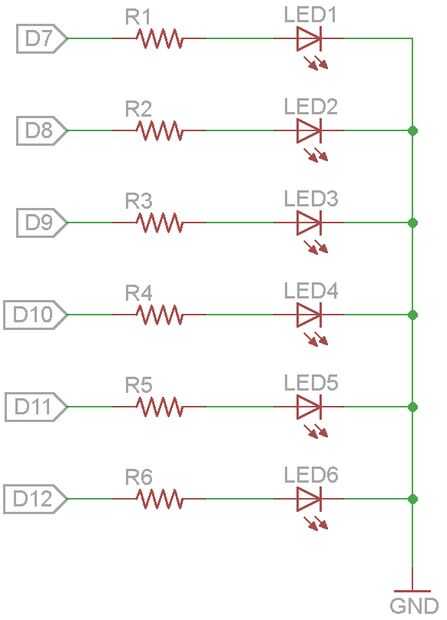

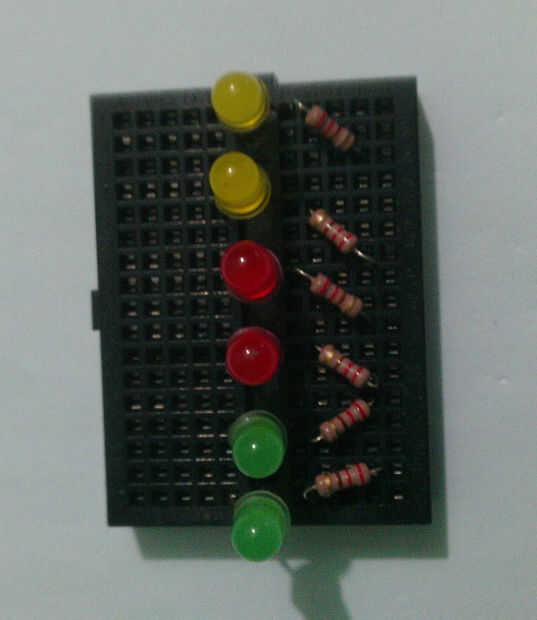

En este paso nos controlará seis LED de llamadas perdidas. Todos los LED pueden ser encendido y apagado individual. Necesita conectar seis condujo al arduino pin 7 y 12 a través de la resistencia de limitación de corriente que se muestra en el esquema de arriba. El valor de la resistencia depende del color del led, brillo del led y la tensión.

Valor en ohmios de la resistencia = (voltaje de funcionamiento: tensión directa del LED) / corriente en amperios

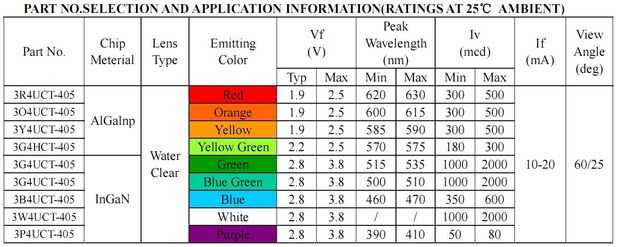

Por lo general la máxima corriente nominal de un led es de 20mA pero 10mA funcionará bien. Para la tensión de paso led ver la imagen arriba.

Arduino uno trabaja en 5V, por lo que será el valor de resistencia requerido para un rojo led con brillo estándar (10mA)

R = (5 -1,9) / 10 = 310 ohmios y el mínimo valor es (5-1.9) / 20 = 155 ohmios. Por lo tanto, usted no debe usar una resistencia de menos de 155 ohmios. El valor máximo de la resistencia para minimo de luminosidad (5mA led actual) es de 3.1/5 = 620 ohm. Por lo tanto, puede tomar cualquier valor entre el sonó 155 a 620 ohm teniendo en cuenta el brillo del deseo.

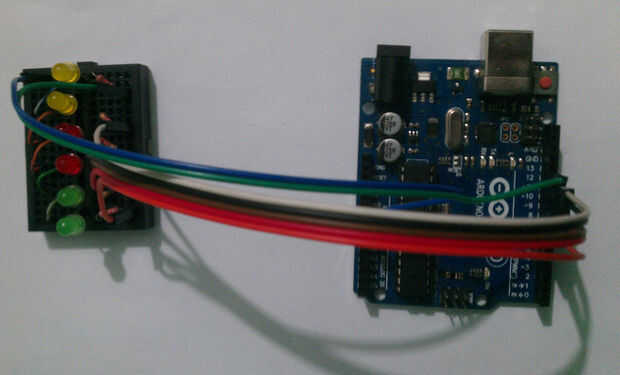

Después de completar la conexión de la resistencia ahora necesita conectar cable de señal del vibrador a arduino pin 2 y tierra a la tierra del arduino.

¿Completa tu conexión?

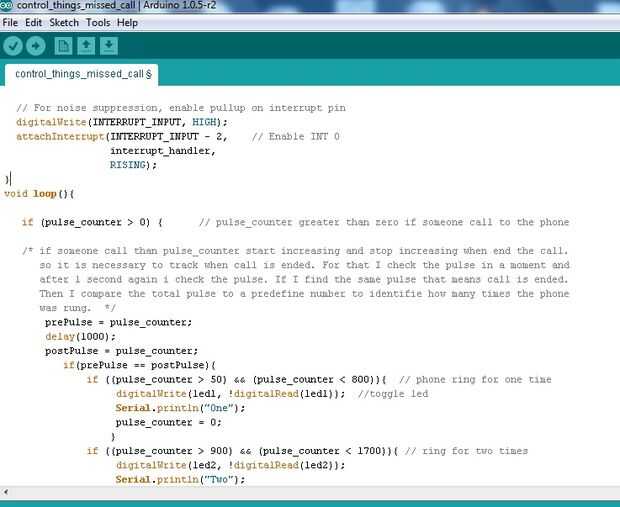

Ahora es el momento para cargar el programa en el arduino. Descarga el programa abajo y subirlo a tu arduino. Si cargado con éxito y estás listo para probar su invento. Marque el número del teléfono conectado desde otro celular y esperar a completar un anillo (bip) y luego termina la llamada. LED1 debería en. Si llame otra vez y desconectar la llamada después de completar un anillo el LED1 debería apagado ahora. Si haces esto para 2,3,4,5 y 6 bip el correspondiente LED estará encendido y apagado. Un vídeo de trabajo está subido aquí. Disfrutar de esto!
