Paso 7: Realizar la recolección eléctrica
La activación eléctrica es bastante simple en concepto, pero me tomó un día entero para hacer este. No quiero hacer este paso demasiado complicado, así que decidí simplificarlo y tenerlo todo en ésta página. También hay otros instructables que muestran cómo hacer una recolección, les he encontrado utilidad antes.

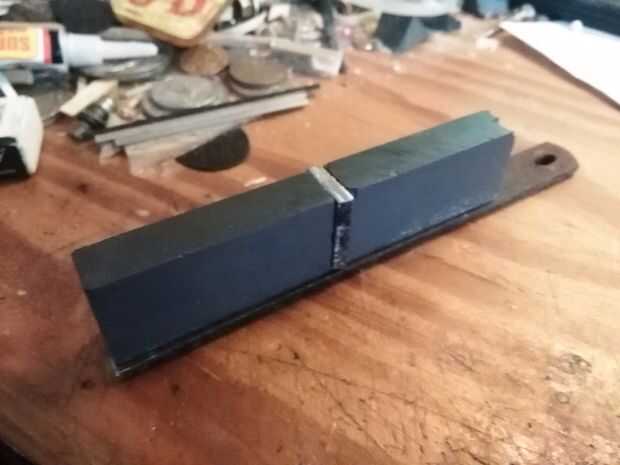

Comencé con dos imanes. Ellos debían tener la misma alineación del poste, pero podrían no estar juntos frente a la misma manera ya que repelen, así que para solucionar esto corté un trozo de acero de 3mm de espesor para encajar perfectamente entre los dos imanes. Esto les permitió colocarse juntos como se muestra en la figura 2, esencialmente formando un imán.

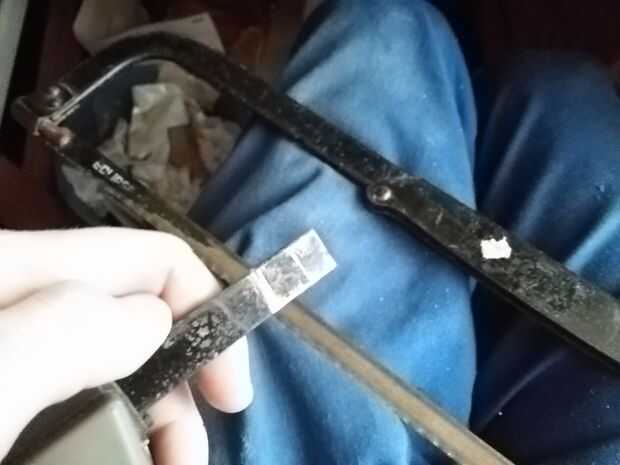

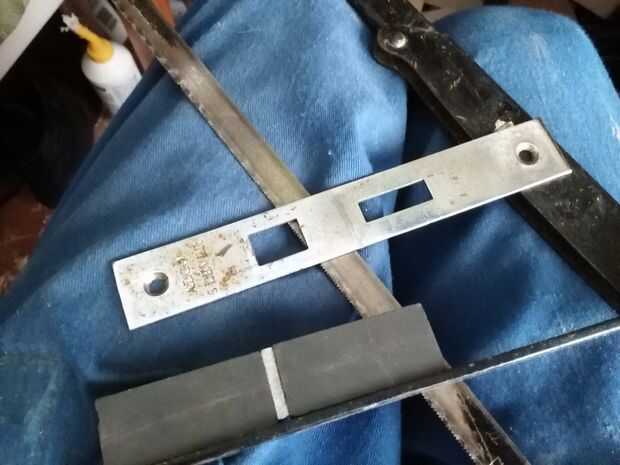

Cortar el pedazo de puerta de acero (Foto 3) por la mitad y coloca las mitades como se muestra en el cuadro 5.

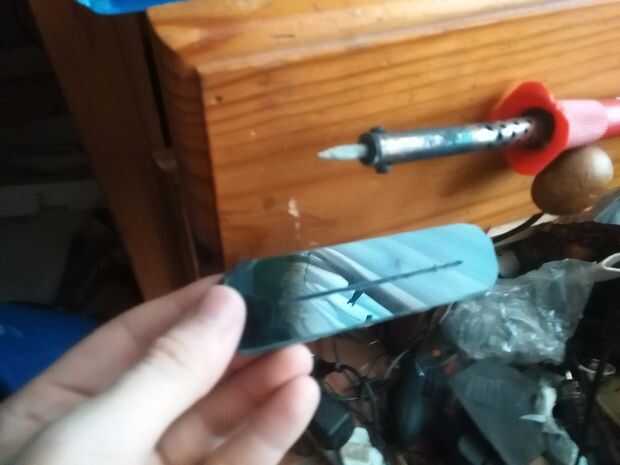

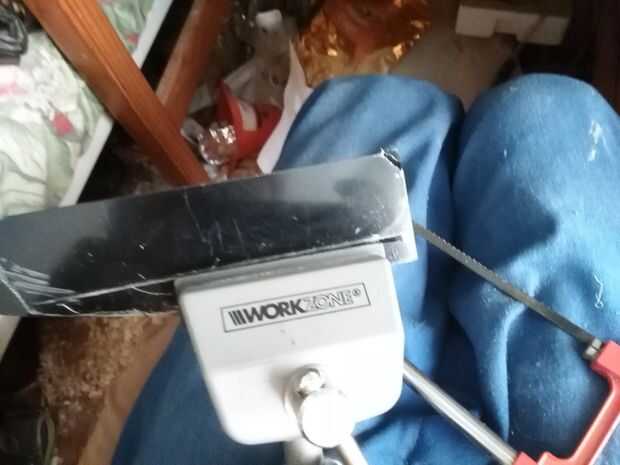

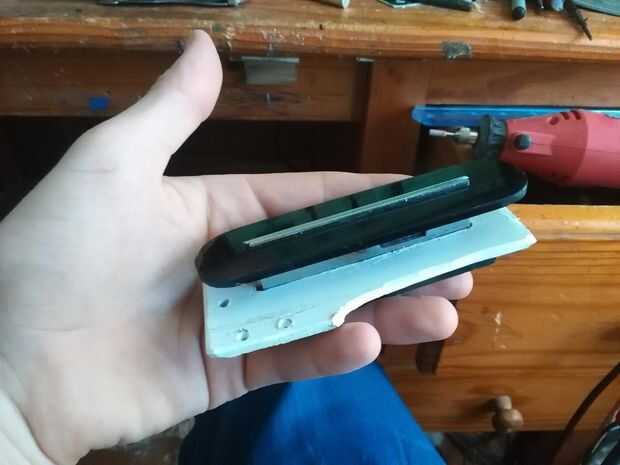

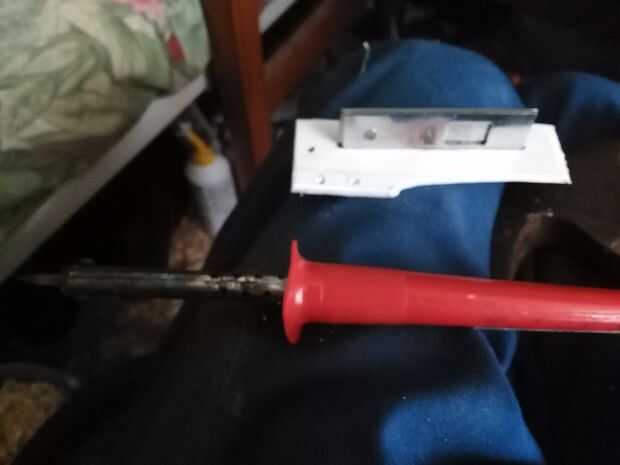

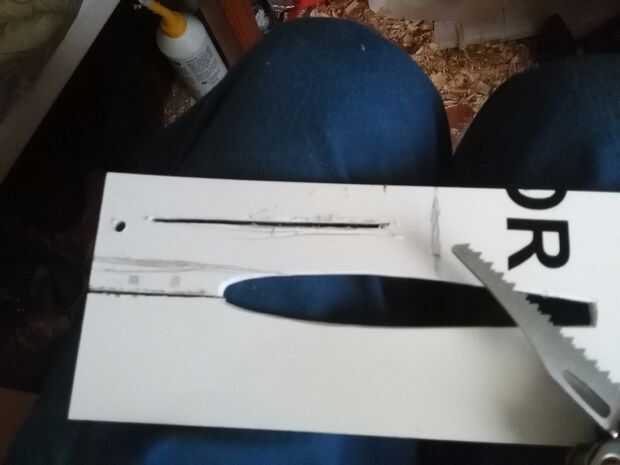

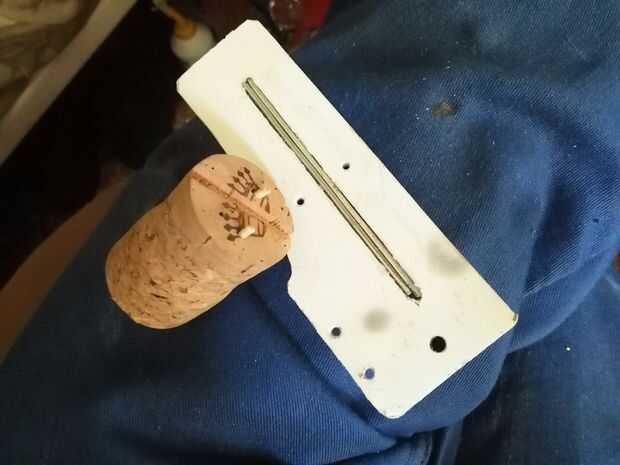

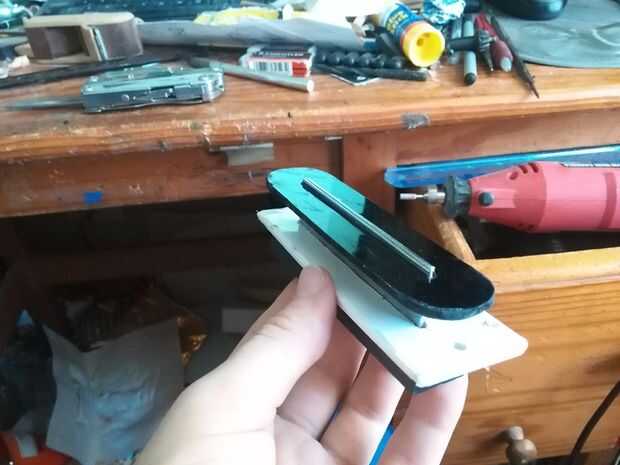

Luego cortar las dos piezas de plástico del marco de la recolección, el interior blanco y visible negro. Las ranuras en el centro de las piezas de plástico son para que las placas de acero a ser atrapada y pegada, por lo que deben ajustarse firmemente. Utilicé un soldador y una sierra para cortar las piezas de plástico. La parte interna del plástico (uno blanco) tiene un lado extendida de modo que los agujeros se pueden hacer a través del cual se suelde los cables posteriormente. Los agujeros deben ser por lo menos 7 mm de donde va a ser la parte exterior de la bobina de cobre. Ahora hacen estos agujeros. Unir las partes, para que formen una sección como esta: "l--l" las placas de acero deben quedar al ras con el plástico en ambos extremos.

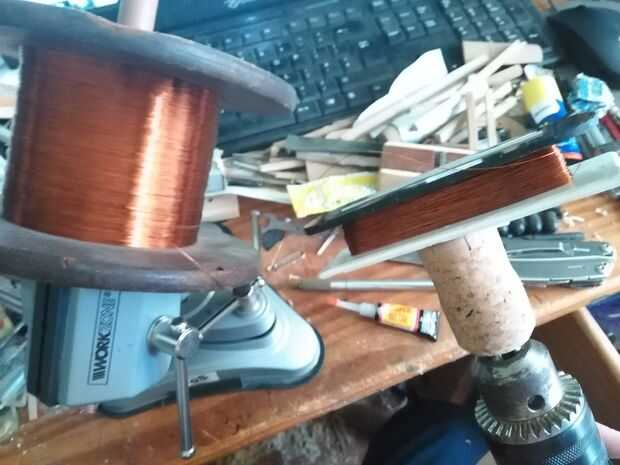

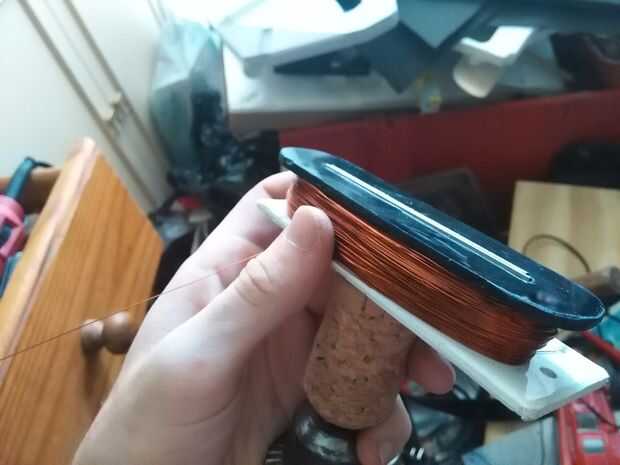

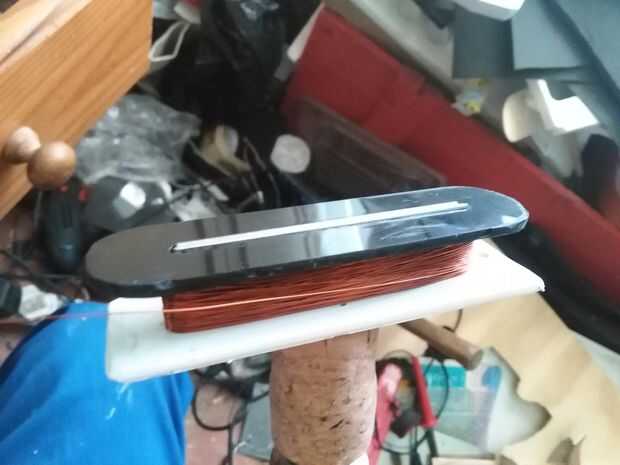

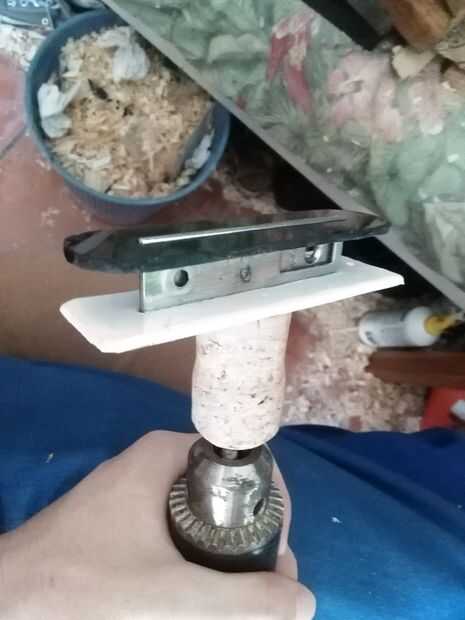

Luego, viene la bobina. Hice un rig básico utilizando un corcho y palillos de dientes para pegar temporalmente el marco recogido a un taladro, para hacer el proceso de bobinado ir por mucho más rápido.

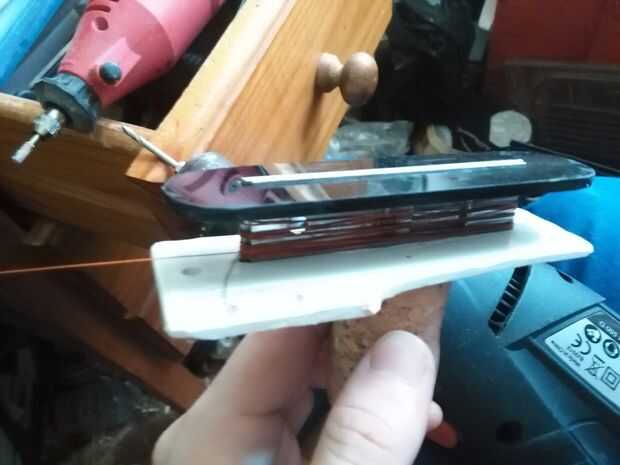

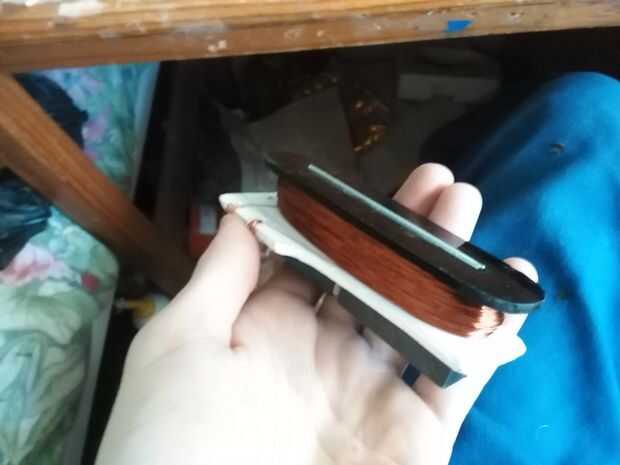

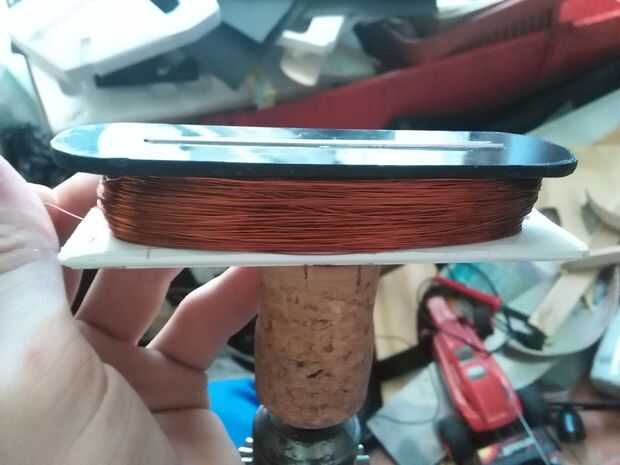

Luego, terminé la bobina de un carrete grande de alambre de cobre que tenía, utilizando el taladro. Tomó mucho tiempo porque lo hice lentamente. El cobre no debe ser tirado demasiado apretado o encajará y tendrás que hacer una nueva recolección. No importa la dirección de la bobina con una sola camioneta como esta. Antes de enrollar, con cinta adhesiva alrededor de 100 mm del cable apagado al lado de la camioneta donde se fuera del camino y se puede soldar más tarde.

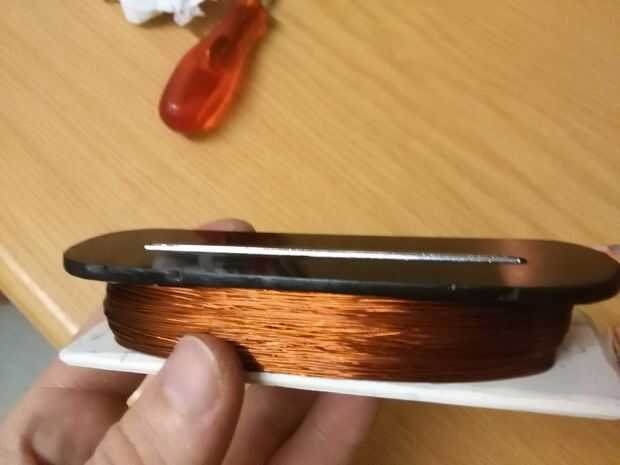

No cuento los vientos, sólo de heridas la camioneta hasta que tuvo tantos vientos como pude ajustar. Luego usé un bisturí para raspar el extremo 30mm de ambos extremos del alambre de la bobina recolección, deshacerse de la capa de esmalte. Esto es muy importante.

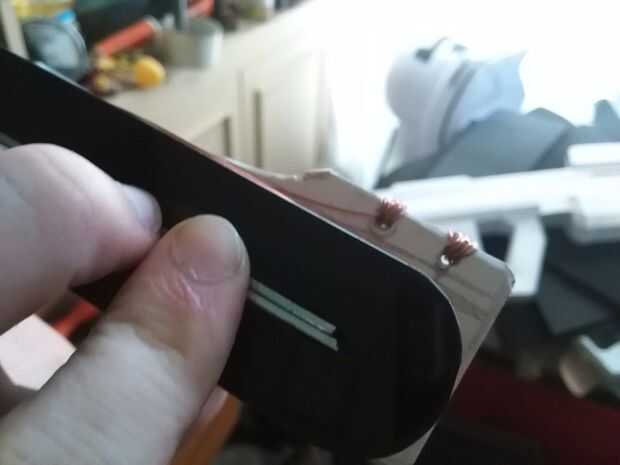

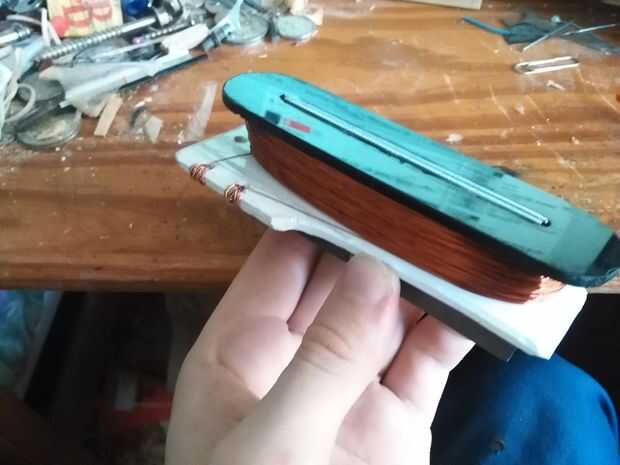

Envuelva estos bordes no aislado a través de los orificios como se muestra. A continuación, obtener algunos cables eléctricos cobre ordinario y cortar dos tiras, cada uno cerca de 450 mm de largo. Retire el aislamiento de goma el extremo 10mm o menos en ambos extremos de ambos cables. Rayar el alambre de cobre expuesto para que sea más conductor.

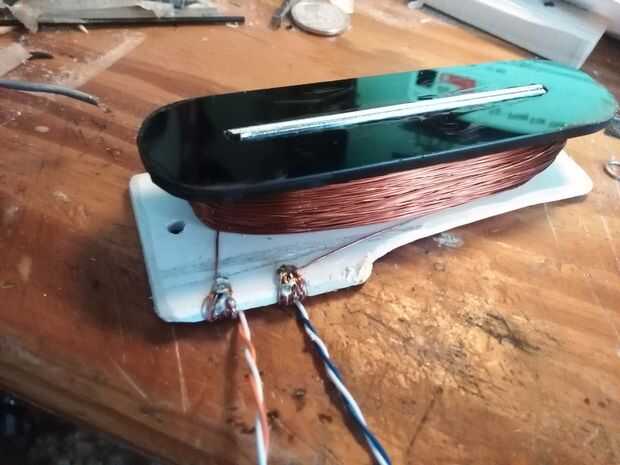

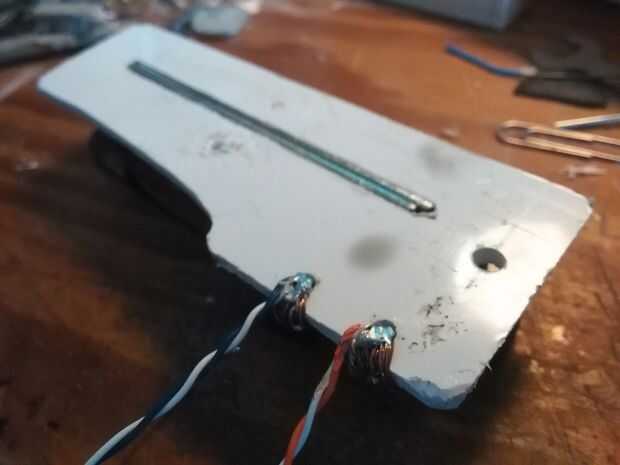

Uno de los extremos de cada cable en cada agujero del hilo de rosca como se muestra y soldadura en lugar de los agujeros.
Ahora viene la parte extraña, la pastilla completa debe introducirse en un recipiente y se inundarán con cera caliente, y debe aspirado el aire de este recipiente para que la cera se tira en los boquetes entre las bobinas de cobre en la camioneta. Esto es necesario para evitar que algo que se llama "microphonics" que es básicamente no deseados siendo recogidos por una camioneta. También ayuda a aislar la pastilla entera.

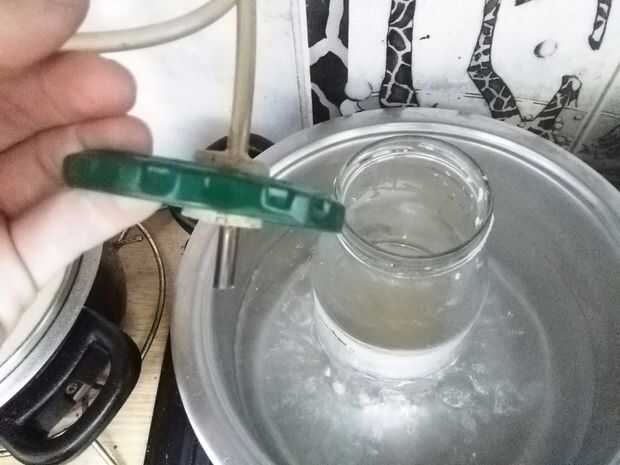

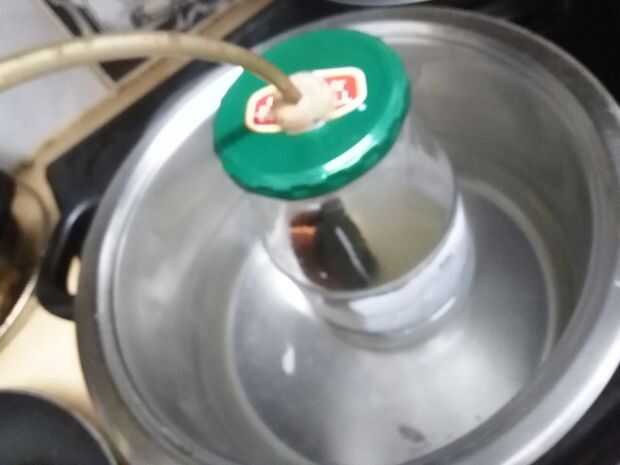

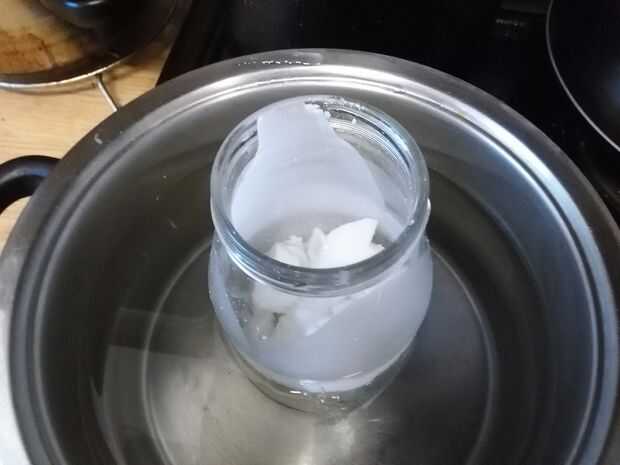

He usado un frasco de mayonesa con un agujero en la tapa y un tubo de goma pegado en este agujero para que los bordes eran herméticos. Me rompió dos velas de parafina básico y poner los trozos de cera en el tarro. Luego poner el frasco en una olla de agua y hervir hasta que toda la cera en el tarro había licuado. Puse la pastilla dentro del frasco, asegurándose de que los cables no entran en la cera. Atornillar la tapa y aspira el aire lo mejor que pude con mi boca (ya que no tengo un compresor), y algunas burbujas salieron de la bobina, que es una buena señal porque eso significaba cera fue siendo absorbida en donde fue que el aire.

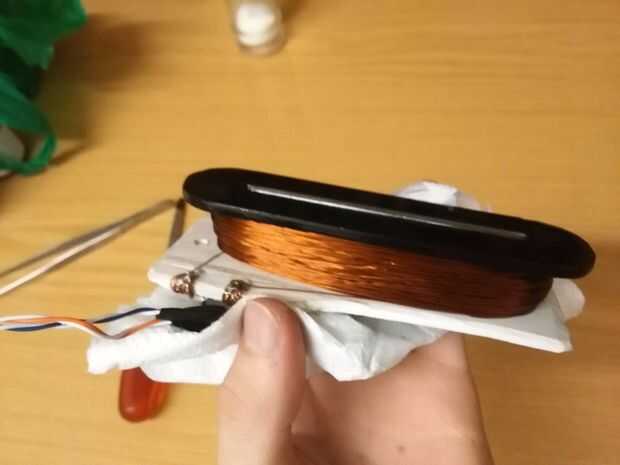

Después de que hice esto durante unos 5-10 minutos para asegurarse de que tengo tanta cera en y salida de aire como sea posible, entonces tomó la camioneta de la cera. Yo rápidamente limpiar la cera de la superior plástico negro con un pañuelo de papel por lo que no es necesario raspar apagado más adelante. Hice lo mismo a la parte inferior de la pastilla, para que no sea cera entre los imanes y el acero de plástico color blanco. Salí de la camioneta se enfríe durante unos minutos y permitió la cera se solidifique dentro de la bobina.

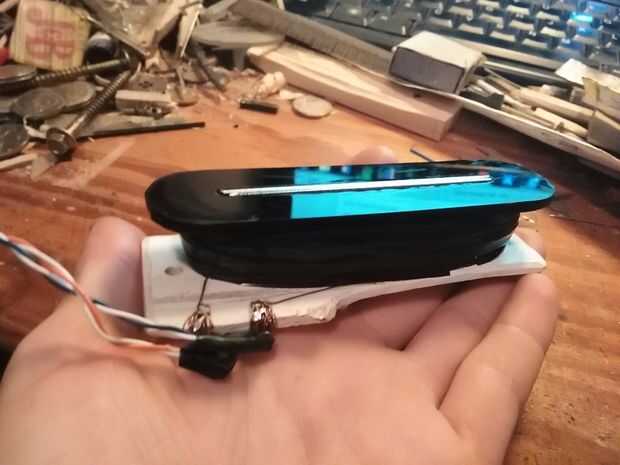

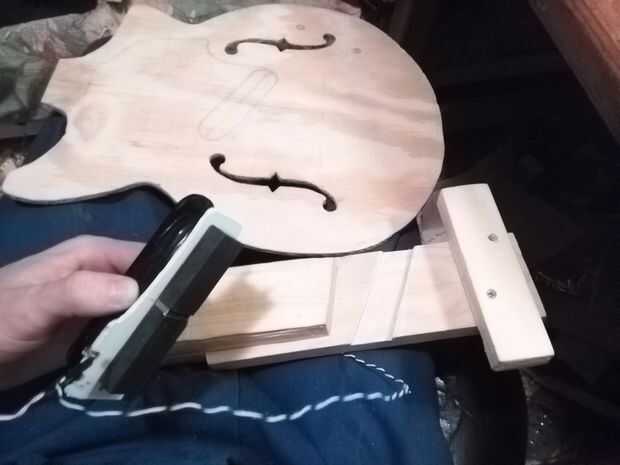

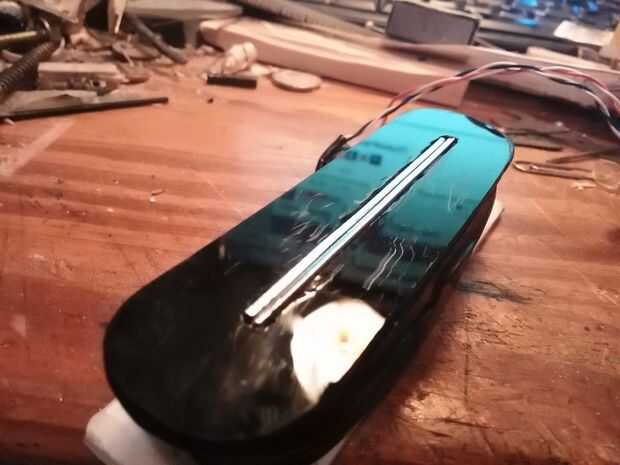

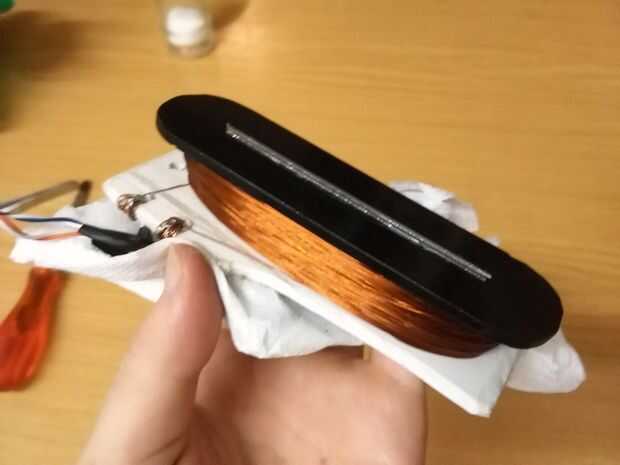

Después de esto, usé cinta aislante negra alrededor de la bobina de cobre visible para proteger el cobre de ser accidentalmente rayado y cortocircuitos. Remitimos a las últimas dos fotografías en este paso si usted está confundido en todo.
Luego, se pegan los dos imanes en la parte inferior de la pastilla. Se debe pegar allí lo suficientemente bien por sí mismos al acero, pero una vez que están en su lugar a que te recomiendo que uses una pistola de pegamento caliente evitar que se mueve fuera de lugar o separar si se cae la guitarra.
