Paso 9: Construcción y cableado

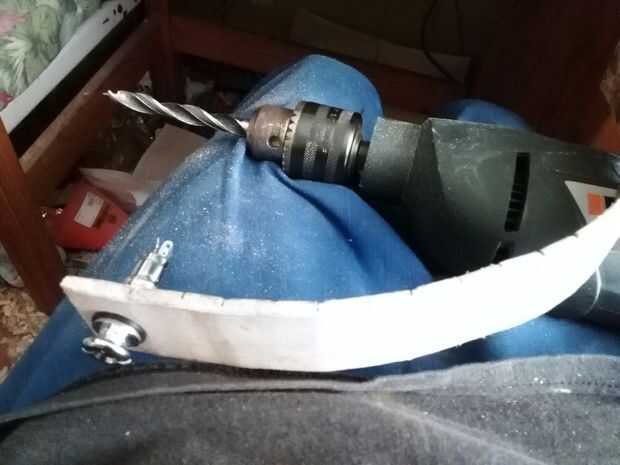

En primer lugar, taladré un agujero en el centro de la parte del cuerpo más alejadas del cuello. Este agujero fue hecho para el montaje de la toma de salida. No permanentemente Monte todavía, aunque. Porque mi guitarra tenía lados delgados, reforzó esta parte con otro trozo de madera sobrante y perforó un agujero a través de, también puede verlo en el cuadro 5. Esto sólo hace más difícil a rip accidentalmente hacia fuera el conector y el cableado cuando intenta desconectar la guitarra.

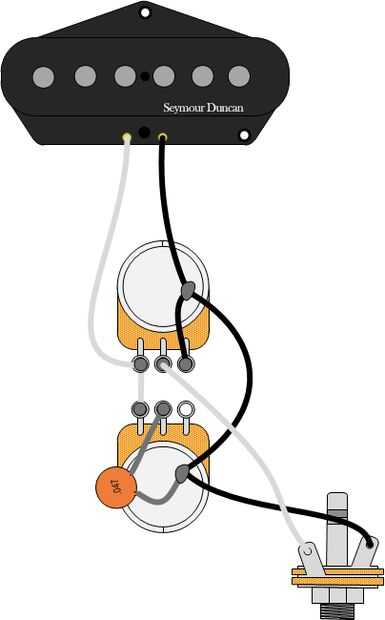

Para hacer el cableado, he seguido el diagrama pasado encontró en esta página: http://www.seymourduncan.com/blog/the-tone-garage...
He copiado esta imagen y ponerla con mis fotografias, en este paso, solo en caso de que el sitio web de Seymour Duncan desciende temporalmente o algo así.

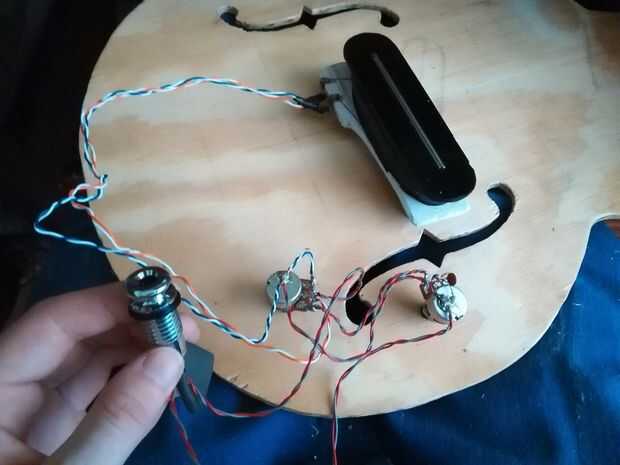

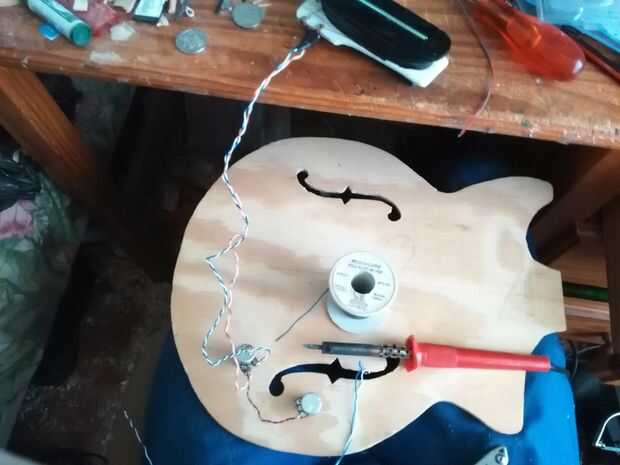

Taladré los dos agujeritos en la parte frontal del cuerpo de mi Potenciometro pegar a través, y libremente colocaba en estos agujeros para facilitar la les soldadura. Soldadura todo en el diagrama además de la toma de salida. Refiriéndose a la URL he ligado ayudará, explica lo que está sucediendo en el diagrama.

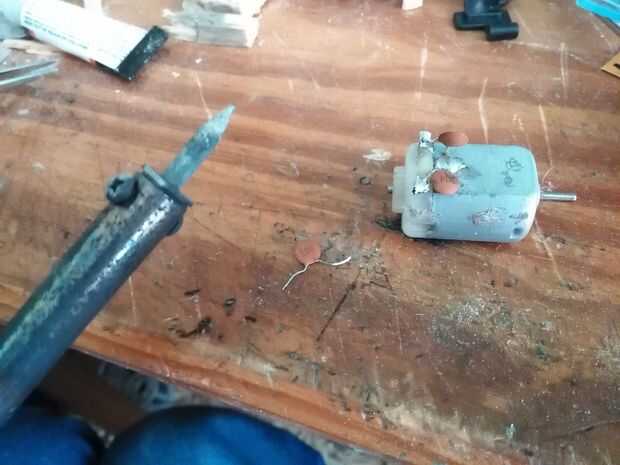

-Soldar un condensador de cerámica de 401 de un motor como se ve en la segunda foto. Entonces esto utilizado en lugar de.047 uno en el diagrama de cableado, ya que era el condensador más cercano que pude encontrar en casa. Tengo el motor de un coche de juguete de control remoto roto.
Temporalmente attatch el jack de salida para el circuito para la prueba, sólo usé cinta aislante. No hay necesidad de soldadura, que sólo le da más trabajo que hacer.
Una vez hecho todo esto, lo probado. He incorporado un vídeo en este paso mostrando mi prueba, en esta prueba utiliza un amplificador de bolsillo portátil minúsculo y corría por mis altavoces del ordenador, porque no tengo un amplificador adecuado en el momento. Colocan dos bloques de madera en una guitarra de acero-stringed acústica existente y poner la pastilla encima de ellos, sobre las cuerdas. Cuando encendí el amplificador de bolsillo y arrancó las cuerdas, podía oír la guitarra muy bien a través de los altavoces, por lo que trabajó. Esto también es un buen momento para poner a prueba sus perillas de volumen y tono.

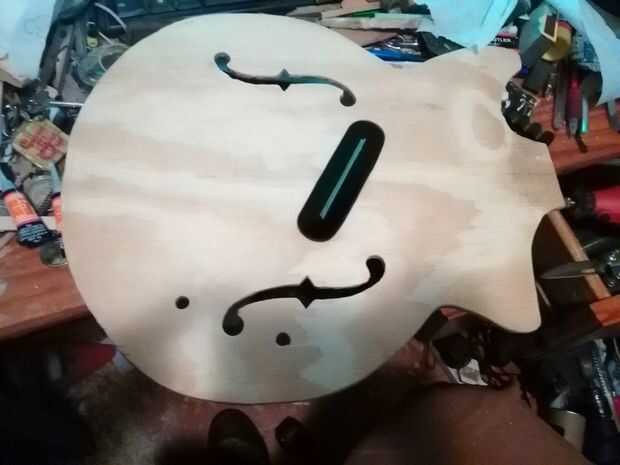

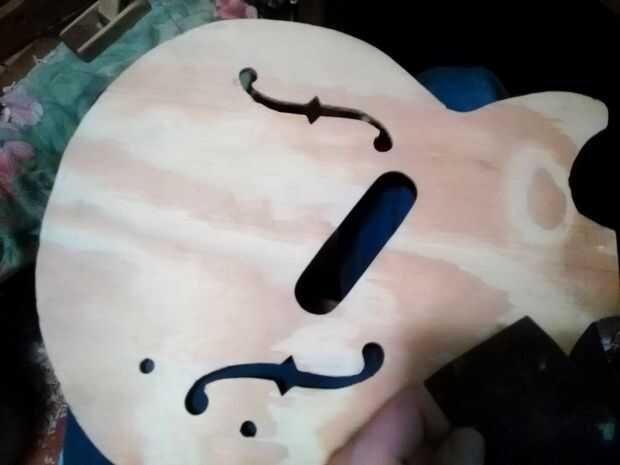

Una vez hecho esto, corte un agujero en la parte delantera del cuerpo para que la camioneta podría instalarse desde el interior con la parte superior de plástico negro que se pegue perfectamente a través de. Hice esto por un montón de agujeros, la perforación usando una hoja de Sierra de la sierra y el tapón de papel de lija sobre el taladro. Una lima de mano y un cuchillo de talla también vinieron prácticos.

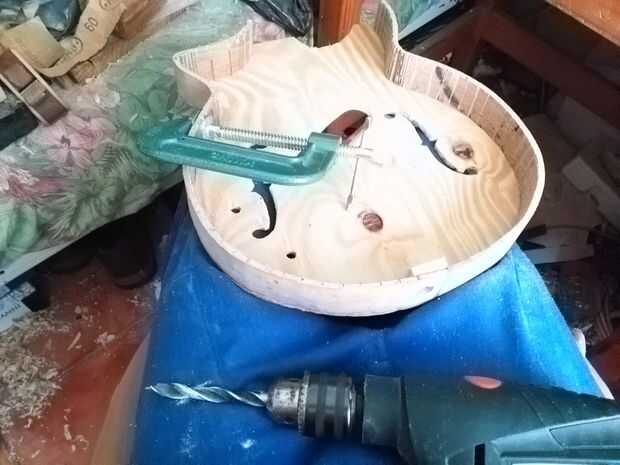

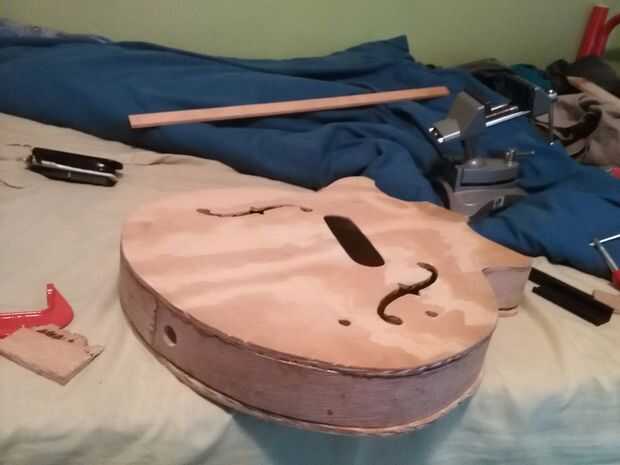

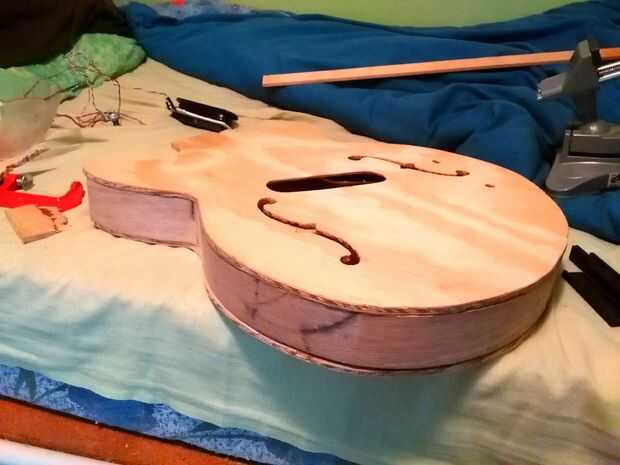

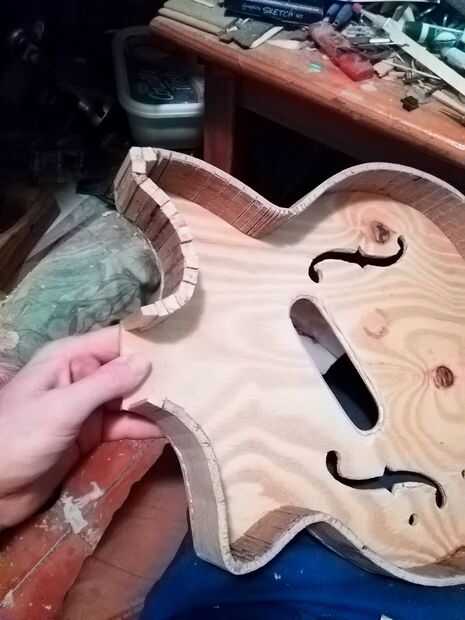

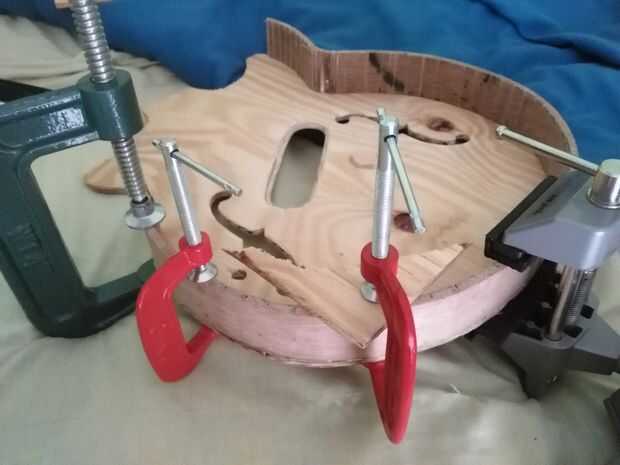

Después de que fue hecho, pegué los lados del cuerpo en la parte posterior de la cara frontal. Lo hice en 3 partes porque no tengo pinzas que muchos. Después de esto se hizo, hice el resto de las áreas de la parte de guitarra con pequeños bloques de madera. Estos bloques fueron un palo de fuegos artificiales de 8 x 8 mm que trocear unos 18 igualmente larga, entonces planeado para caber juntas. Después de eso, había pegado todo en como se muestra. Sólo lo hice porque no tengo suficiente madera para ir todo el camino alrededor del cuerpo. Recortan esta madera hasta parecía limpia, y de modo que el cuello podría caber perfectamente entre las partes.
