Construyendo una bicicleta de bambú de fibra de carbono de cero (2 / 7 paso)

Paso 2: Entrar en el derecho de "marco" de la mente!

Downhill, Cross, carretera, pista, BMX, cruiser: son infinitas las posibilidades de la bicicleta! Ver como ya tengo una bicicleta de carretera, yo anhelaba hacer este uno especial. Una fixie parecía una solución razonable, sin duda añadir a la mezcla de rollo hipster que fuera este proyecto. He buscado a través de Google para diferentes estilos de geometría de cuadro de pista hasta que se asentaron en dimensiones para el conjunto de marcos de Bareknuckle EAI.

Opción 1: Modelo del marco en SolidWorks

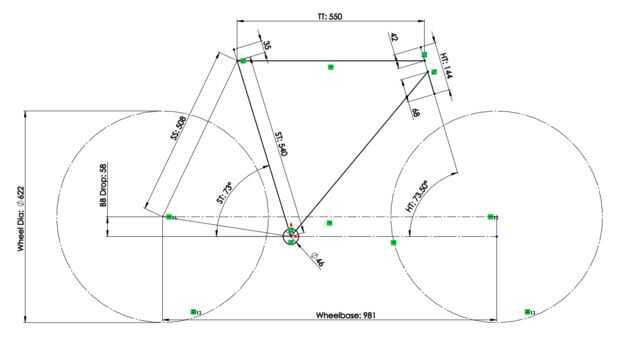

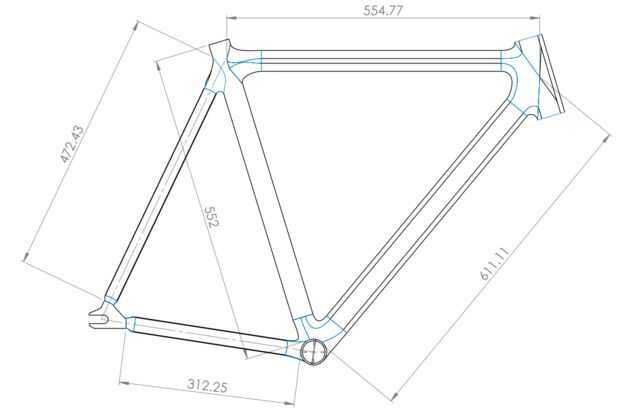

Modelo de la estructura en SolidWorks, a partir de un dibujo 2D de la geometría. He creado un modelo 3D usando lofts superficie para averiguar las longitudes de tubo real requeridas para corte de ingletes, que pasa a ser un poco diferente que las longitudes de tubo estándar de la que haz de las hojas de especificaciones. Alternativamente, podría han usado piezas soldadas a la estructura del modelo, y el beneficio que le puede generar una lista de corte de los tubos requeridos. Esto requiere más esfuerzo por adelantado a setup (pero proporciona más facilidad a largo plazo si se harán varios fotogramas), por lo que opté por el método anterior.

Opción 2: Uso BikeCAD, un webtool en línea

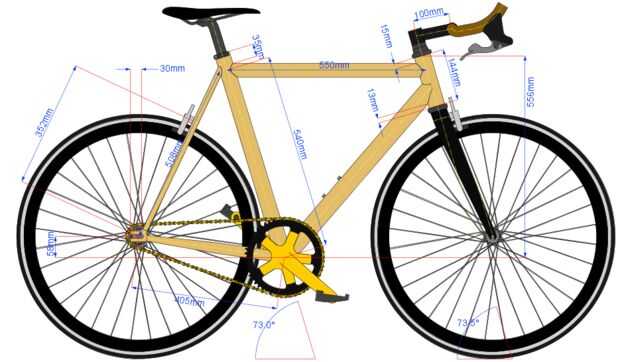

Si no estás cómodo con el uso o aprendizaje software de modelado, hay una alternativa gratuita y fácil. BikeCAD es una solución simple donde todo lo que se requiere es conectar los números para el marco deseado. BikeCAD ofrece versiones gratuitas y de pagadas, pero el libre será suficiente para este propósito. Siga las herramientas en línea y tendrás tu marco de bicicleta personalizada en ninguna hora en todos.

Opción 3: Encontrar una bicicleta de donantes y utilizar su geometría existente marco

Un método incluso más fácil sería omitir este absurdo "construir un marco personalizado" y sólo tiene que utilizar una bicicleta vieja. Siempre y cuando las zapatas están en condiciones de trabajo, inteligentemente puede reemplazar los tubos para conservar la geometría sin necesidad de una plantilla adecuada (tal como ben_k lo hizo con su bicicleta de bambú).
