Construir una antena de HDTV DB8 grande: Big Bertha (7 / 11 paso)

Paso 7: Montaje en grupo (opcionales) dos matrices

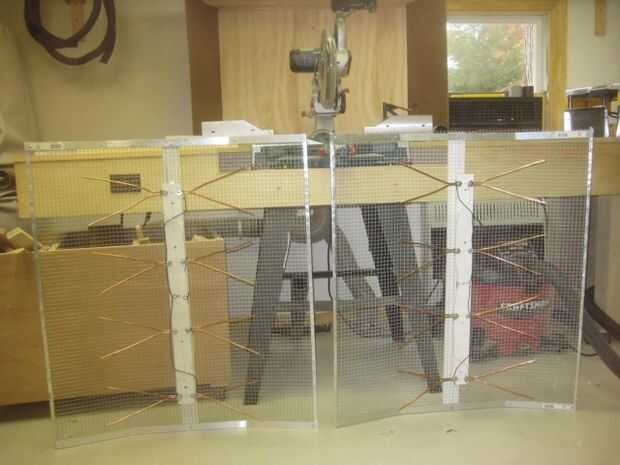

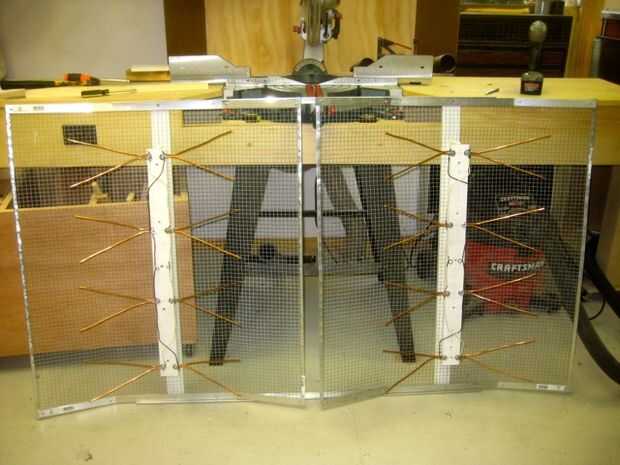

Como se puede ver en los cuadros siguientes he creado dos reflectores para ponerlas juntas para hacer una matriz. Un reflector funciona perfectamente bien para hasta unas 30 millas de una estación. Dos arreglos de discos no le doble la distancia pero casi. Y cuento con el diseño de estas antenas para ser en realidad más de 30 millas de uno y menos de 60 millas para dos.

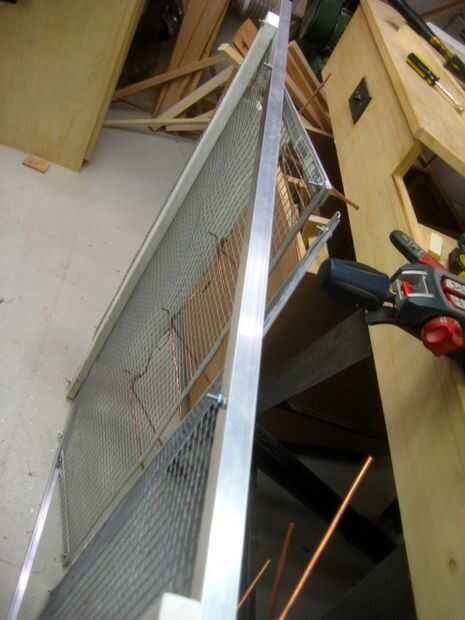

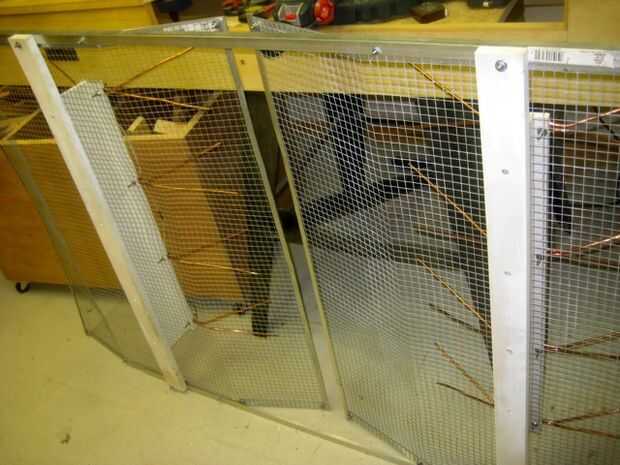

Había asociado utilizando barra de ángulo de aluminio de 1" piensa. Yo simplemente perforados y atornillada en la parte superior e inferior del piso abrazaderas de la barra. Usé dos tornillos en cada lado, así que cuatro tornillos de la parte superior y cuatro para la parte inferior.

El centro de todo esto es que se colocará mis pernos de U para montar para la pipa del mástil. Si utiliza solamente un reflector iría en el centro de ese reflector.

Estos reflectores también pueden ser montado uno sobre el otro en el mástil pero usted necesitaría un largo tubo de mástil y hacer tan podría facilitar tener que utilizar cables de tipo constante en un viento para. La alineación es bastante específica para señales HDTV. Una antena flotando, que podría ser un problema.

Si decides solo tienen una antena luego pase a la sección sobre la conexión de los. Será más sencillo.
