Construir una antena de HDTV DB8 grande: Big Bertha (9 / 11 paso)

Paso 9: Arriba en el techo!

Esta serie de fotos solo muestra la antena montada en el techo.

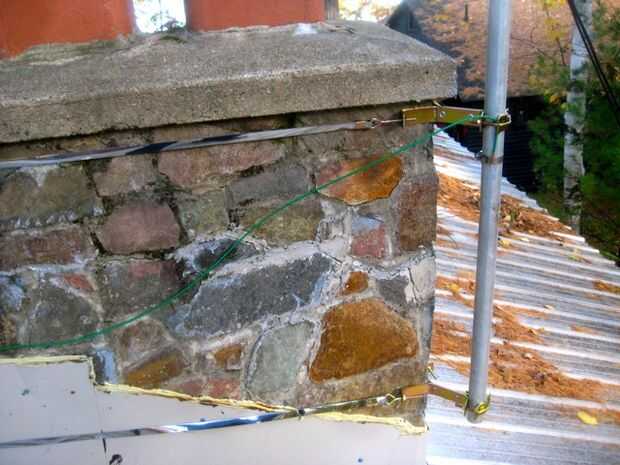

La primera imagen muestra una de muchas maneras que se puede hacer. Tengo una chimenea sin uso que es grande y fuerte. Opté por un sistema de chimenea. Consta de dos soportes de esquina y las correas de acero inoxidable que van alrededor de la chimenea. Tensor tipo pernos permiten apretar. El montaje es fuerte. También puede obtener monturas de techo en varias configuraciones. Uno de los mejores y menos invasivos son los soportes que se montan en el lado de una casa en la cima. Agujeros en el techo y no se pueden atornillar en madera sólida.

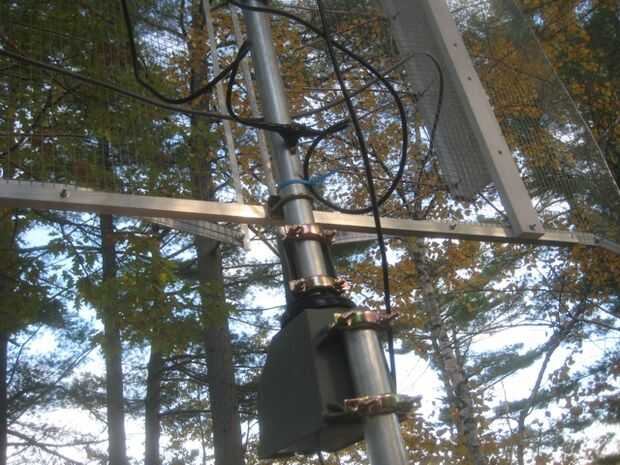

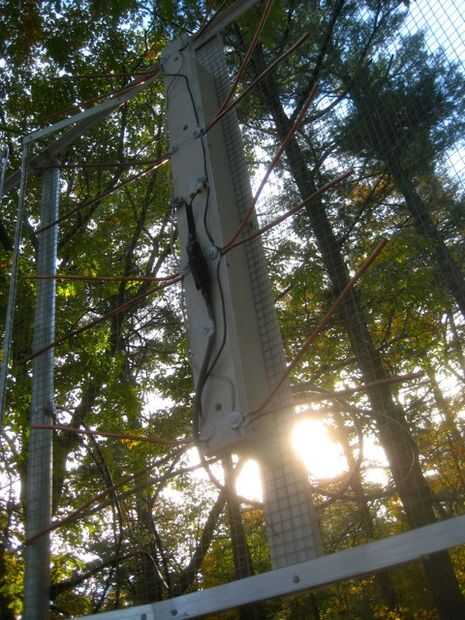

La segunda imagen muestra una mitad de la matriz y cómo está conectado el transformador. Os adjunto los plomos con tornillos de acero inoxidable con arandelas en ambos lados y una tuerca. Luego recorrió el perno de plástico blanco para apoyar y empernó la conexión a él.

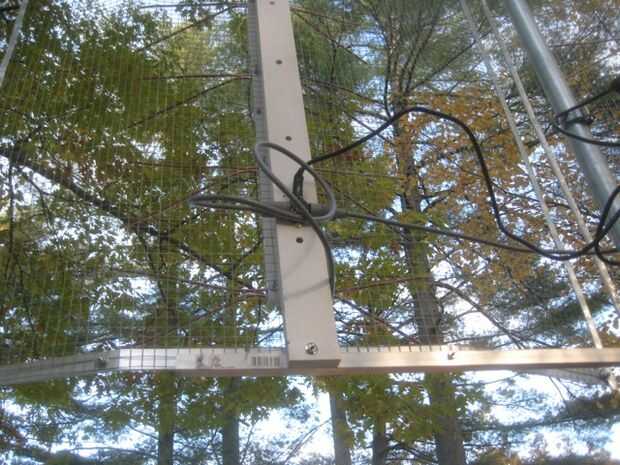

La tercera imagen es del separador se usa como un combinador. Un coaxial de cada elementos que empareja el transformador está conectado aquí para que antenas que pueden 'combinar' en un cable. Este divisor realmente degrada un poco la señal pero el segundo elemento aportará suficiente señal extra para hacer que vale la pena.

La cuarta foto: atornillado al tubo de mástil es la orejeta de conexión a tierra coaxial. La longitud corta de cable coaxial de la cortadora está en un lado y del otro lado es el cable coaxial a la TV.  El cable de tierra está conectado a la tubería inferior y va a una varilla de tierra. Hay un tornillo de puesta a tierra en el terminal de puesta a tierra que puede conectarse el cable a tierra. Mi cable se une al mástil debajo del rotor.

Aquí también verás mi rotor principal del canal. Donde yo estoy las señales dentro de un grado 20 arco con algunos de ellos están 180 grados hacia atrás.

La quinta foto muestra la antena entera de la parte delantera.
