Construir una antena de HDTV DB8 grande: Big Bertha (2 / 11 paso)

Paso 2: Construcción del reflector

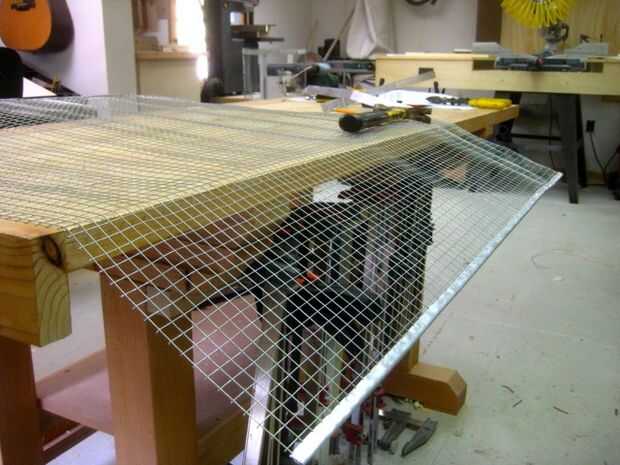

El reflector se puede hacer de cualquier metal. Usted podría utilizar una hoja sólida pero con un viento grande que sería un problema. Y todo lo que realmente se necesita es barras horizontales o que están separados por no más de 2 pulgadas verticalmente. Cualquier cosa más grande que eso y excedería la longitud de onda y no reflejaría la señal de los wiskers. He encontrado que algunos 36" de ancho rollos de algo que se llama galvenized malla de alambre en casa Depot. Cuenta con plazas de 1/2 pulgadas de alambre tieso galvenized se suelda con autógena a cada de la reticulación. 36" es perfecto para la anchura de la matriz. Más amplia podría utilizarse pero iba perdido como la señal reflejada no golpeó nada útil.

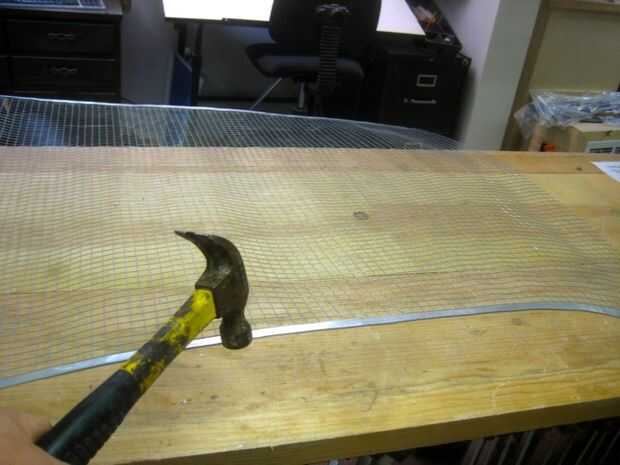

Desenrolle la 40 pulgadas (para la altura) y cortarlo con unas tijeras. Para reforzar los lados (40" lado) usé fino 1/4" ancho ángulo aluminio recorte. Coloqué un lado bajo la malla y había golpeado encima con un martillo.

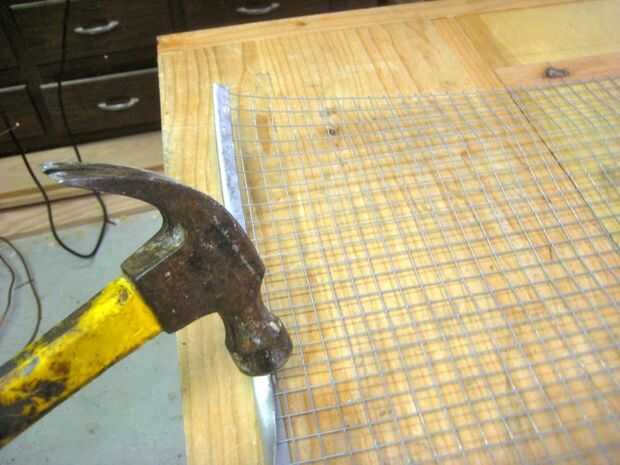

El cuadro 2 demuestra esto más claramente. Luego lo entregaron y golpeado al otro lado para aplanar la malla como el aluminio tiende a rizo en la dirección del golpe. Hacer lo mismo al otro lado.

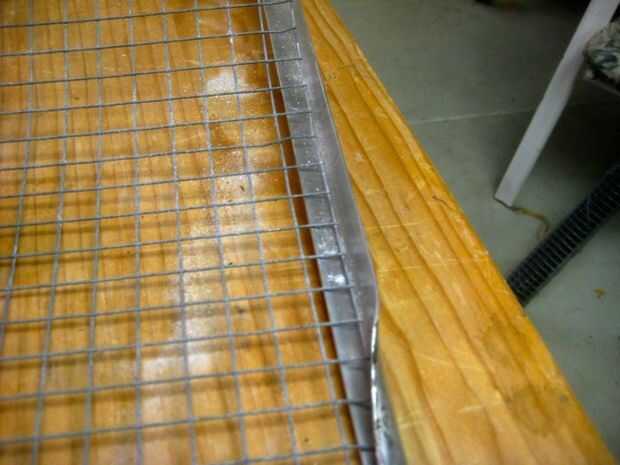

cuadro 4

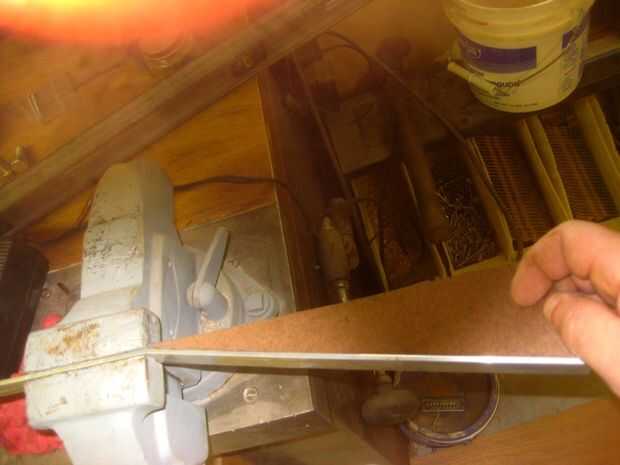

Utilice dos, espesor 1 pulgada ancho X 36 pulgadas largo barra de aluminio para reforzar la parte superior e inferior. Como los dos lados de la matriz son alas que serán dobladas ligeramente en las mediciones. Coloque la barra en un tornillo y doble 10 pulgadas de la barra de 2 1/2 pulgadas hacia adelante. Lo mismo en el otro extremo. Para ayudar, hacer una cuña de 10 pulgadas de largo y 2 1/2 pulgadas de ancho de madera para actuar como una guía. O simplemente medir. Hacer otra llave angular para la parte inferior de la matriz.

5 de fotografía

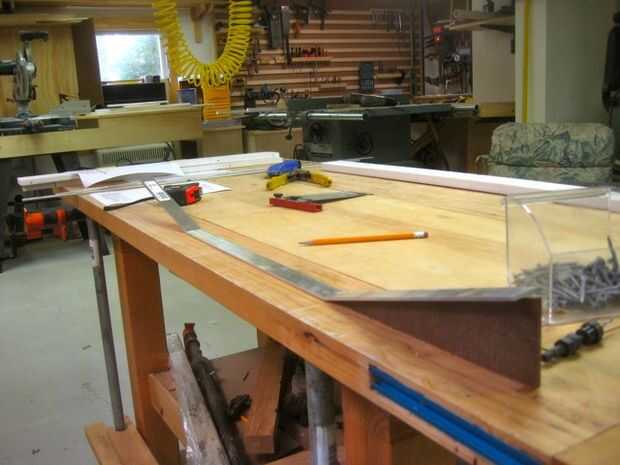

Preparación Instale las dos abrazaderas superior e inferior dobladas, medir 10 pulgadas del lado de la malla y dóblela ligeramente en el borde de la mesa de trabajo. Lo mismo al otro lado.

cuadro 6
El bar es en el Banco con un cheque de ángulo final. Perfore agujeros pequeños. 2 en cada extremo de la curva del ángulo y uno en el centro de la barra entera. Usé 3/4 tamaño 8 tornillos y tuercas con arandelas en cada lado para perno de la barra al frente de la malla. Perno de uno en la parte superior y uno en la parte inferior.
