Construir un Wii portátil de bajo costo (4 / 17 paso)

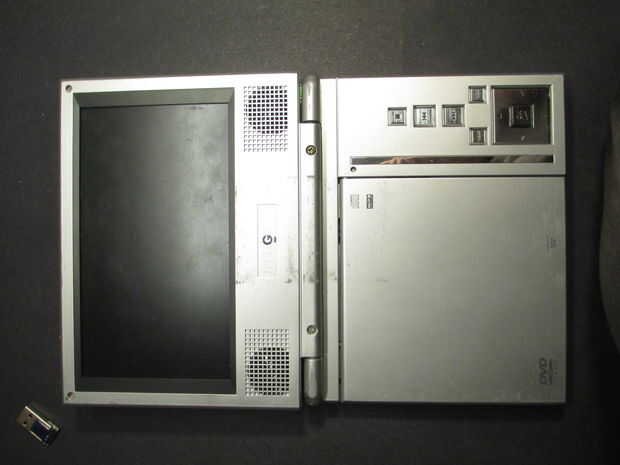

Paso 4: Desmontar el reproductor de DVD

La única parte del reproductor de DVD que realmente necesitamos es la pantalla, por lo que una sesión larga adelgazamiento está en orden. Nuestra técnica para quitar el bulto será un juego de electrónica Jenga - «¿cuánto circuitos podemos tomar de esta cosa antes de que se rompe?"

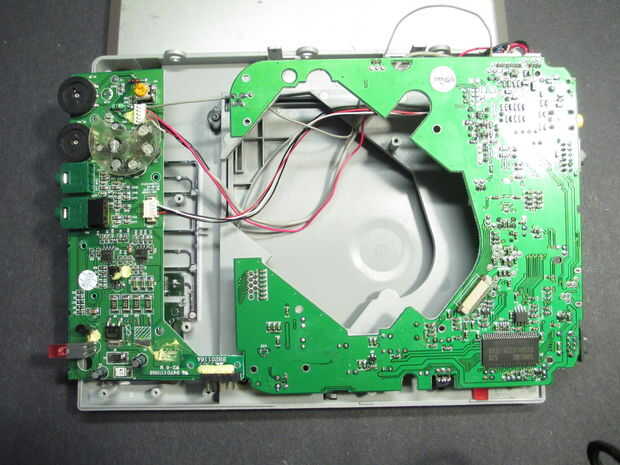

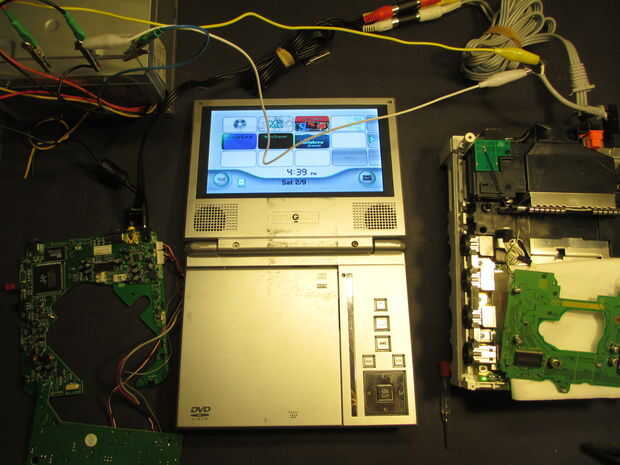

Desmontar la parte inferior media su dispositivo y echa un vistazo a sus entrañas. No se moleste con el montaje de la pantalla; está bien que es. Conectar el reproductor de DVD expuesto hasta la Wii y enciéndala. Entonces, empezar a desenchufar cosas de la placa base! Si la pantalla se apaga o desconecta el sonido, luego subir.

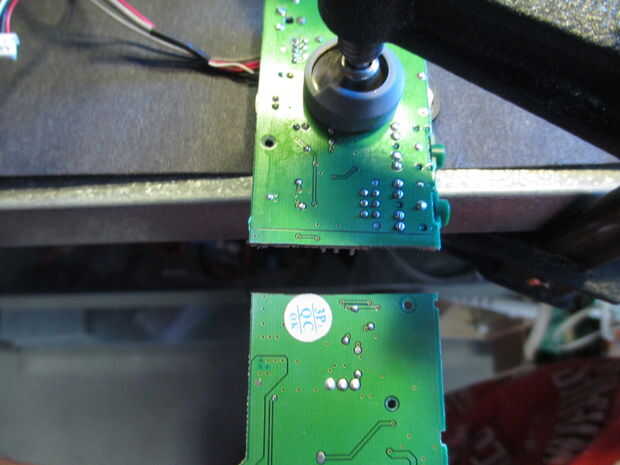

Una vez haya terminado, ver si puede recortar placas de circuito impreso se. Buscar manchas en el tablero que casi ningún rastro y saber si sirven un propósito vestigal (un circuito de carga separado del resto de la Junta, por ejemplo, podría ir). Sea cuidadoso durante esta parte de tablas es mucho más fácil que les de la reparación. Cuando haya terminado, usted debe tener un montón de barebones de apoyar el circuito conectado a la pantalla.

Quitar la circuitería de soporte de la pantalla completamente y dejar a un lado. La pantalla (con suerte) se une mediante un enchufe. Si no, entonces sólo se cortan los cables - podemos resoldarlos más tarde. Referiré a este montón de circuitos como los circuitos de la pantalla de ahora en adelante.

No deseche cualquiera de hardware del lector de DVD; se calce completo de motores y adornos que pueden ser re-purposed para otros proyectos.
