Construir un Wii portátil de bajo costo (14 / 17 paso)

Paso 14: Construyendo una barra de Sensor

La barra de sensores en un Wii no es realmente un sensor; sólo ofrece dos fuentes de luz IR que puede rastrear el Wiimote. La distancia entre estos dos puntos de luz determinan la gama de nuestra barra de sensor - mayor distancias aumentan el rango máximo y mínimo de la barra sensora. Mi bar necesario para trabajar en menos de 2 pies, por lo que la distancia entre mi LED era 1,75 pulgadas. Puede jugar alrededor con los suyos hasta encontrar la distancia óptima para su instalación.

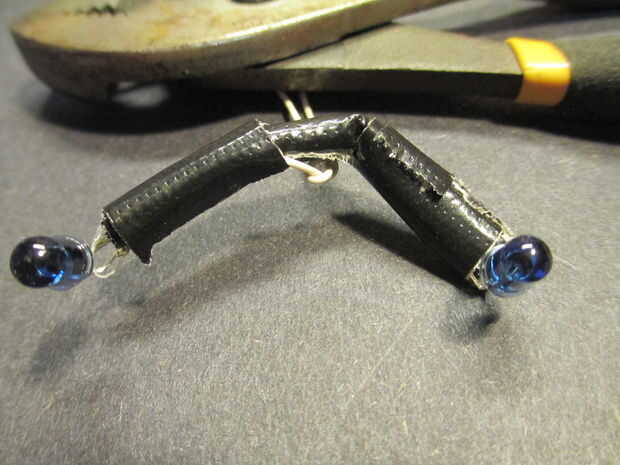

Soldar los LEDs de infrarrojos y la resistencia en la configuración que se muestra arriba. A continuación, conéctelo a los cables de alimentación de 5v que hicimos. Listo, listo!

Bueno, no del todo. Todavía tenemos que montarlo en algún lugar. Decidí montar mío en la gran parte frontal de la Wii (ya que mi diseño final fue hecha para colgar verticalmente en un asiento del autobús), pero puede montar tuyo en otro lugar si es necesario. Ubicación ideal sería en la parte inferior de la Wii o dentro del conjunto de la pantalla.

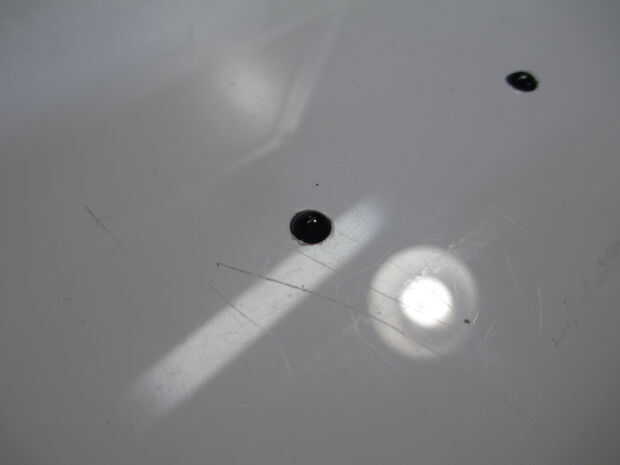

Para montarlos, perfore 3/16 orificios que son la distancia adecuada entre sí. Asegúrese de que los orificios se encuentran sobre un eje paralelo a la parte inferior de la pantalla; Si no, el cursor podría atascarse hacia los lados. No montar los LEDs aún.
