Construir un Wii portátil de bajo costo (9 / 17 paso)

Paso 9: Realizar las conexiones

Por fin tenemos acceso a los conectores de entrada y de salida en nuestra Wii. Nos a soldar los cables directamente a los pines de estos conectores. Asegúrese de que los cables sean lo suficientemente largos para alcanzar de estos pines para los circuitos de la pantalla. Estas son las conexiones que necesitamos:

  1. Salida de AV.
  2. + 12v.
  3. + 5v.

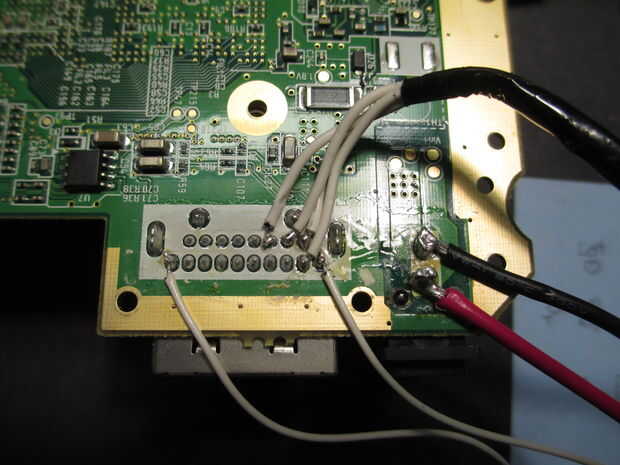

Las conexiones de AV será el más difícil. Cables de soldadura a 0v, Audio izquierdo, Audio derecho, y conector de salida de pines de Video en la AV. Yo he marcado estos pines en la imagen superior.

El + 5v las conexiones son un poco más simples y energía nuestra barra de sensor. Hilos de soldadura el + conector de salida de pines de 5v y 0v en la AV.

Las conexiones son las más simples y energía la pantalla. Hilos de soldadura el + 12v y 0v pines en conector de alimentación interna de la Wii. Utilizar un calibre más pesado del alambre para éstos.

Tómese su tiempo. Tender un puente sobre una conexión aquí es una mala noticia.

¿(Agregue un disco duro interno a tu Wii? Si es así, ahora la soldadura cable del USB del disco duro a los conectores USB de la Wii. El conector USB está cerca de la parte posterior de la parte superior de la placa base y tiene una cuadrícula de 2 x 4 de pines)
