Construir un sismógrafo de péndulo para menores $15 (3 / 10 paso)

Paso 3: Preparar el elemento piezoeléctrico

Polaco las áreas en el disco de metal delgado en 12:00 (ambos lados) y 6:00 (parte posterior).
(Los dos cables se pegan hacia fuera y lejos del disco en 3:00 o 9:00.) Puede utilizar un
pequeño trozo de papel de lija o raspa con el borde de un cuchillo.

Lata (capa de estaño fundido) las tres áreas pulidas. No olvide calentar cualquier área
cerca de la central levantado zona de material piezoeléctrico como se derretirán si no
mucho cuidado.

Soldar un tornillo 10-24 hasta el borde del elemento piezoeléctrico en la posición de 12:00 (Foto 1).
Lo que he encontrado para hacer esto es asegurar el tornillo vertical en alicates con una goma
banda alrededor de las asas. Derretir la soldadura en la ranura en la cabeza del tornillo hasta que se
llena. Continuación, mantenga el borde metálico del elemento piezoeléctrico, la soldadura en la ranura del calor
hasta que se derrita y coloque el borde del disco hacia abajo en la soldadura como se refresca.

Enderezar una 4" longitud del alambre de la percha para el brazo de palanca. Raspe lo limpio unos 2"
en cada extremo del alambre. (El alambre debe ser sólo lo suficientemente corto como para que se desactive la
parte inferior de la jarra cuando todo esté montado y la tapa se atornilla en). Con una 1 Oz
peso que este sismógrafo resonará entre 4 Hz. (he leído algún lugar
los seismometers deben de resonar igual o inferior a 6 Hz.)

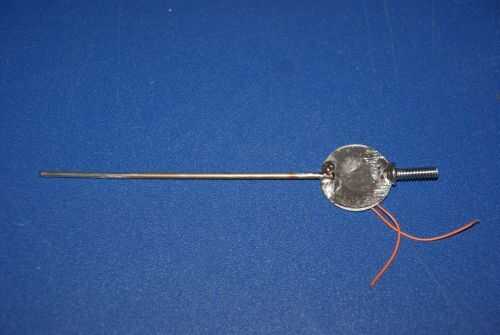

Uno de los extremos del alambre de percha a la parte posterior (lisa) del elemento piezoeléctrico de la soldadura
disco en la posición de 6:00 (Foto 2). El cable debe estar en consonancia con la parte roscada
del perno.

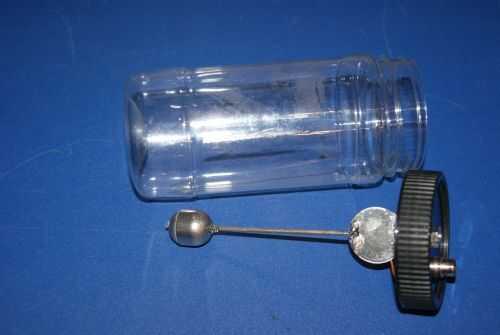

Agrande el orificio de la platina con un 7/64" broca y deslice el plomo en el alambre.
La soldadura del plomo al extremo del alambre (Foto 3).

Tenga cuidado de manipular el transductor terminado. Si usted flex/de la curva del disco metal demasiado
se agrieta el recubrimiento de material piezoeléctrico. Esto hará que el elemento piezoeléctrico
inutilizable.
